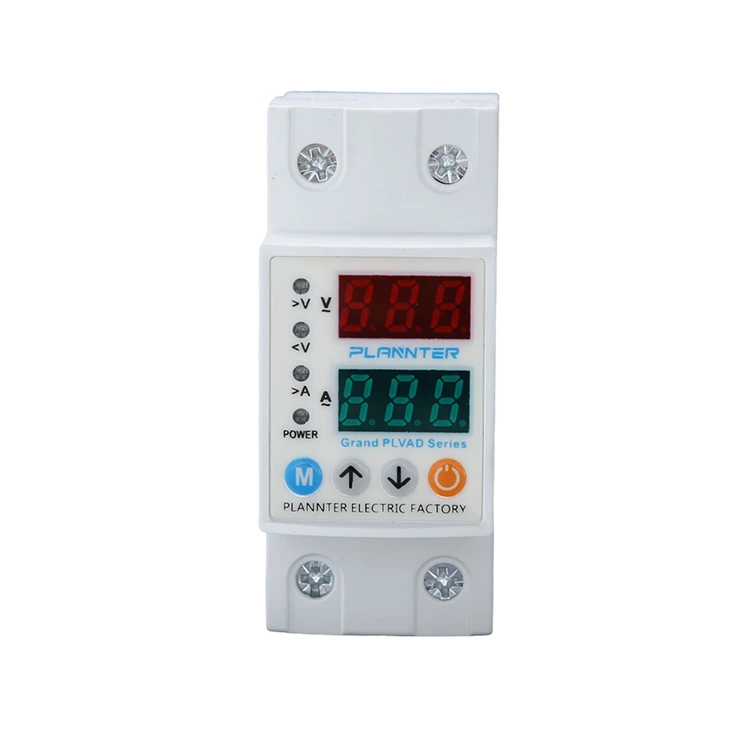

40A 63A Über- und Unterschutz

Der Pugao 40A 63A Über- und Unterschutzist ein spezielles elektrisches Sicherheitsgerät, das Stromkreise und angeschlossene Geräte vor Spannungsinstabilität schützt. Dieses auf einer Schiene montierte Gerät ist für standardmäßige 220-VAC-/230-VAC-Systeme (50/60 Hz) ausgelegt und überwacht kontinuierlich die Netzspannung.

Es unterbricht automatisch die Stromversorgung, wenn der Spannungspegel sichere Schwellenwerte überschreitet (Überspannung) oder zu niedrig abfällt (Unterspannung), wodurch Schäden an Motoren, Leiterplatten und Verkabelung vermieden werden. Mit einem robusten Design, das bei Temperaturen von -20 °C bis +55 °C betrieben werden kann, gewährleistet es zuverlässige Leistung in verschiedenen Umgebungen.

Funktionsprinzip

Das Funktionsprinzip des 40A 63A Über- und Unterschutzes besteht eigentlich in der Überwachung von Spannungsdaten. Dazu gehört beispielsweise die Erkennung und Überwachung von Sensoren, Steuergeräten, Relais und anderen Zuständen.

Sensor: Der Spannungspegel kann in Echtzeit überwacht werden. Wenn die Spannung unseren voreingestellten Schwellenwert überschreitet oder unterschreitet, sendet der Sensor ein Signal an die Steuereinheit und fordert uns auf, den Prozess in Gang zu setzen.

Steuereinheit: Kann Signale vom Sensor empfangen und feststellen, ob die Spannung abnormal ist. Wird eine zu hohe oder zu niedrige Spannung erkannt, aktiviert das Steuergerät Schutzmaßnahmen.

Relais: Auf Befehl der Steuereinheit öffnet das Relais schnell den Stromkreis, um die Ausrüstung vor Schäden zu schützen und einen Brand zu verhindern.

Geräteschutz

Empfindliche Maschinen benötigen eine stabile Stromversorgung, um ordnungsgemäß zu funktionieren. Der40A 63A Über- und Unterschutzwird häufig verwendet zum Schutz von:

• Medizinische Ausrüstung:Sicherstellen, dass wichtige Diagnosewerkzeuge nicht durch Spannungsspitzen beschädigt werden.
• Instrumentierung:Aufrechterhaltung der Genauigkeit von Steuerungssystemen und Sensoren, die auf eine konstante Spannung angewiesen sind.

Industrielle/gewerbliche Lasten

Für schwerere Anwendungen bietet das Gerät hohe Nennströme zur Bewältigung erheblicher elektrischer Lasten:

• 40A-Bewertung:Geeignet für handelsübliche Beleuchtungskreise und kleinere Bürogeräte.
• 63A-Bewertung:Ideal für Industrieverteiler, Hochleistungsmotoren und Hauptstromversorgungen, bei denen eine höhere Stromkapazität erforderlich ist.

Schutzart und -mechanismus

Der40A 63A Über- und Unterschutznutzt ein intelligentes Steuerungssystem mit Sensoren und Relais zur Verwaltung der Energiesicherheit:

• Überspannungsschutz:Erkennt plötzliche Spannungsanstiege (z. B. Unterbrechung der Neutralleitung) und unterbricht die Stromversorgung, um Brandgefahr und Alterung der Isolierung vorzubeugen.
• Unterspannungsschutz:Erkennt Spannungsabfälle, die zur Überhitzung und zum Abwürgen von Motoren führen können, und trennt die Last, um ein Durchbrennen zu verhindern.
• Automatische Wiederherstellung:Sobald die Spannung wieder einen stabilen Bereich erreicht, kann das Gerät den Stromkreis automatisch wieder schließen, wodurch der Bedarf an manuellen Eingriffen verringert und ein kontinuierlicher Betrieb gewährleistet wird.

Vorteile

Echtzeit-Spannungsüberwachung und schnelle Trennung: Der 40-A-63-A-Über- und Unterschutz überwacht kontinuierlich die Netzspannung jeden Tag. Sobald die Spannung über dem eingestellten Schwellenwert wie Überspannung oder Unterspannung liegt, unterbricht der Schutz die Stromversorgung und verhindert so, dass die Elektrogeräte aufgrund von Über- oder Unterspannung dauerhaft beschädigt werden.

Verlängern Sie die Lebensdauer von Elektrogeräten: Wenn eine Umgebung mit stabiler Spannung langfristig vorhanden ist, werden die elektronischen Komponenten aufgrund von Spannungsstößen aufgrund von Beschädigung und Alterung reduziert, die Stromversorgung stabilisiert und Schwankungen reduziert, um die Gesamtlebensdauer der Geräte zu verlängern.

Schützen Sie Geräte: Computer, medizinische Geräte, Instrumentierungs- und Steuerungssysteme erfordern eine hohe Spannungsgenauigkeit. Wenn eine abnormale Spannung festgestellt wird, wird die Stromversorgung unterbrochen, um einen Datenverlust des Geräts zu vermeiden.

Hohe Sicherheit und Schutzleistung: Wenn ein plötzlicher Spannungsanstieg zu Kabelüberhitzung, Kurzschluss oder Brand führen kann, unterbricht der 40-A-63-A-Über- und Unterschutz die Stromversorgung im Moment der Überspannung rechtzeitig, verringert das Risiko von elektrischen Bränden und verbessert die Sicherheit der Elektrizität.

FAQ

Wie stelle ich die Spannungsgrenzen ein?

Das Gerät verfügt über einstellbare Einstellungen, mit denen Sie die Überspannungs- und Unterspannungsschwellenwerte entsprechend den spezifischen Anforderungen Ihrer angeschlossenen Geräte kalibrieren können.

Was ist die Funktion „Automatische Wiederherstellung“?

Nachdem ein Fehler behoben wurde und die Spannung wieder in einen sicheren Bereich zurückkehrt, kann der 40-A-63-A-Über- und Unterschutz die Stromversorgung automatisch wiederherstellen, wodurch die Notwendigkeit manueller Rücksetzungen verringert und die Kontinuität sichergestellt wird.

Was ist der Unterschied zwischen 40A und 63A?

Dies bezieht sich auf die Nennstromkapazität. Ein 63-A-Modell kann eine höhere elektrische Last (mehr Geräte) bewältigen als ein 40-A-Modell. Wählen Sie basierend auf Ihrer gesamten Anschlussleistung.

Schützt das vor Blitzüberspannungen?

Dieses Gerät ist für den Über-/Unterspannungsschutz konzipiert. Für umfassenden Schutz vor direkten Blitzeinschlägen wird empfohlen, diesen Schutz in Verbindung mit einem speziellen Überspannungsschutzgerät (SPD) zu verwenden.

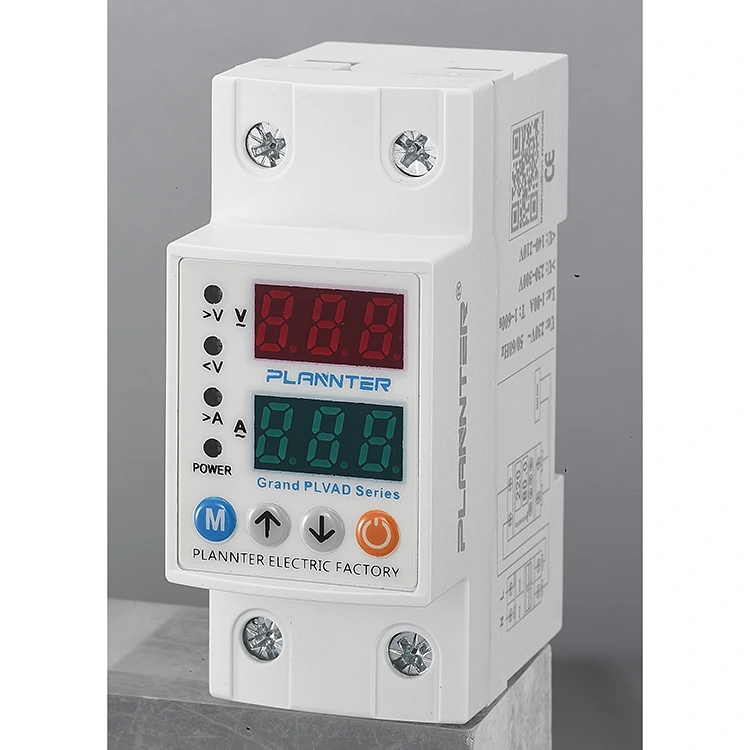

Display und Tasten

1 - SET-Taste: Diese Taste dient zum Speichern nach dem Einstellen/Ändern von Überstromwerten, Hoch-/Niederspannungs-Einstellungswerten und Fehlern

Wartezeit.

2 - UP-Taste: Erhöhen Sie den erforderlichen Wert.

3 - Abwärtstaste: Reduzieren Sie den erforderlichen Wert.

4 - Manuelle Ein-/Aus-Taste: Wird verwendet, um den Geräteausgang manuell ein- oder auszuschalten. Wenn der Ausgang ausgeschaltet ist, wird auf dem Bildschirm „OFF“ angezeigt und das Gerät kann keinen automatischen Reset durchführen. Drücken Sie die Taste erneut, um das Gerät wieder zu aktivieren und den normalen Betrieb fortzusetzen (vorausgesetzt, es liegt kein Fehler vor).

5 – Aktuelle Anzeige

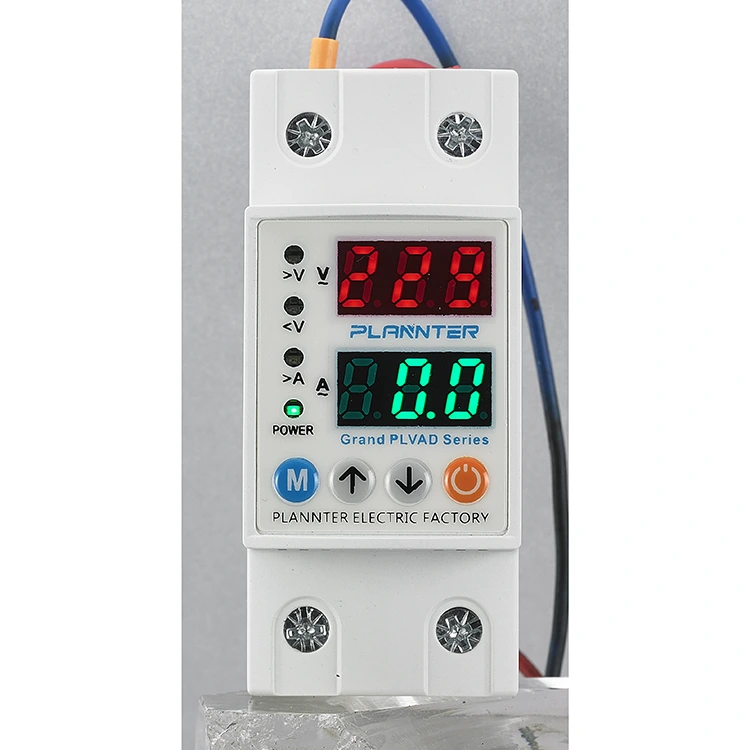

1. Anzeigegruppe: Im Normalbetrieb zeigt diese Anzeige den Eingangsspannungswert (Netzspannung) an. Der Bildschirm bleibt konstant beleuchtet, wenn kein Fehler vorliegt, und blinkt, wenn ein Hoch- oder Niederspannungsfehler auftritt. Während der Programmierung zeigt das Display die relevanten Parameterwerte an, die eingestellt werden, wie z. B. Überstrom, Hoch-/Niederspannungsschwellen, Fehlerverzögerung und Reset-Verzögerungszeiten.

6 - Spannungsanzeige

2. Anzeigegruppe: Im Normalbetrieb zeigt dieser Bereich den aktuellen Wert an. Der Bildschirm leuchtet konstant, wenn das System normal funktioniert, und blinkt im Falle eines Überstromfehlers. Während des Programmiervorgangs wird der Zahlenwert des entsprechenden Programmparameters angezeigt.

7 - LED-Anzeigen:

A>: Leuchtet, wenn ein Überstromfehler erkannt wird.

V>: Leuchtet, wenn ein Hochspannungsfehler auftritt.

V<: Leuchtet, wenn ein Unterspannungsfehler auftritt.

Out: Leuchtet, wenn das Gerät mit dem Ausgabevorgang beginnt.

Verbindungsdiagramm

Die Neutral- und Phasenleiter des Netzes sollten an die mit „Input“ gekennzeichneten Klemmen „N“ und „L“ am Gerät angeschlossen werden.

Die Neutral- und Phasendrähte der Geräte, die vor Über- oder Unterspannung geschützt werden sollen, sollten an die Klemmen „N“ und „L“ im Abschnitt „Ausgang“ des Geräts angeschlossen werden.

Abmessungen
