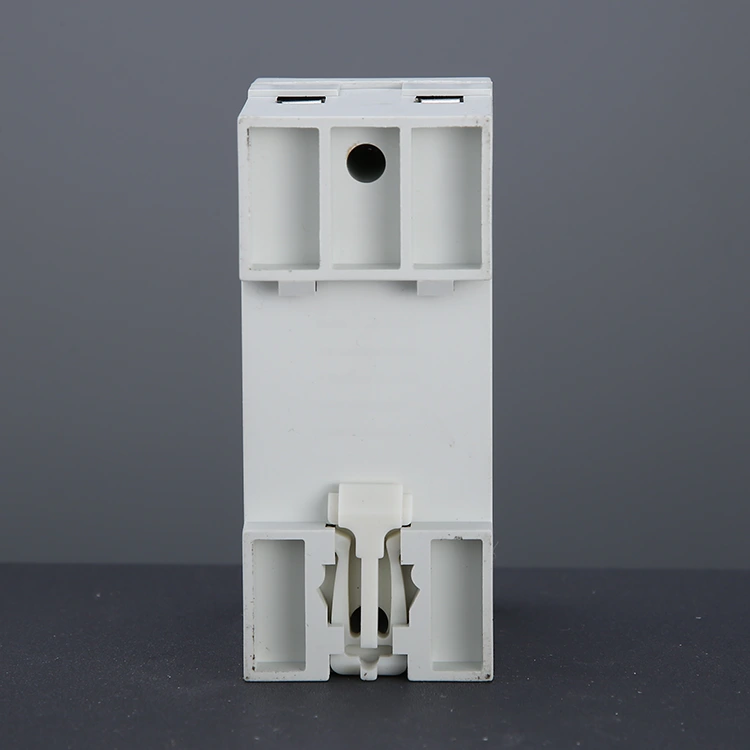

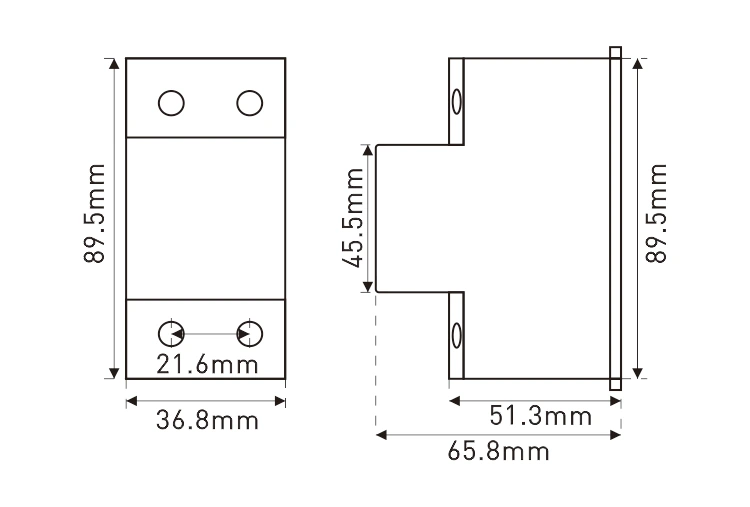

Dualer Display-Spannungsschutz

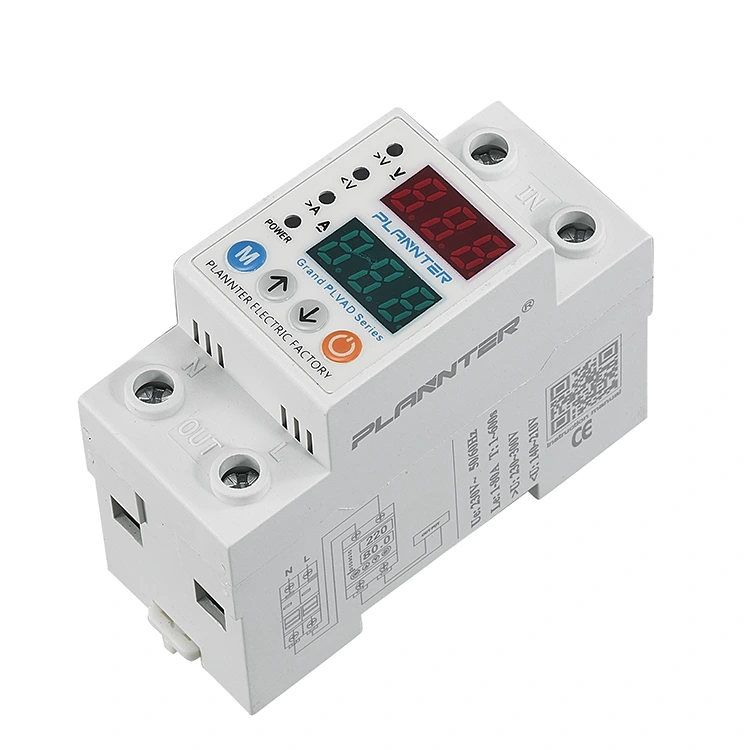

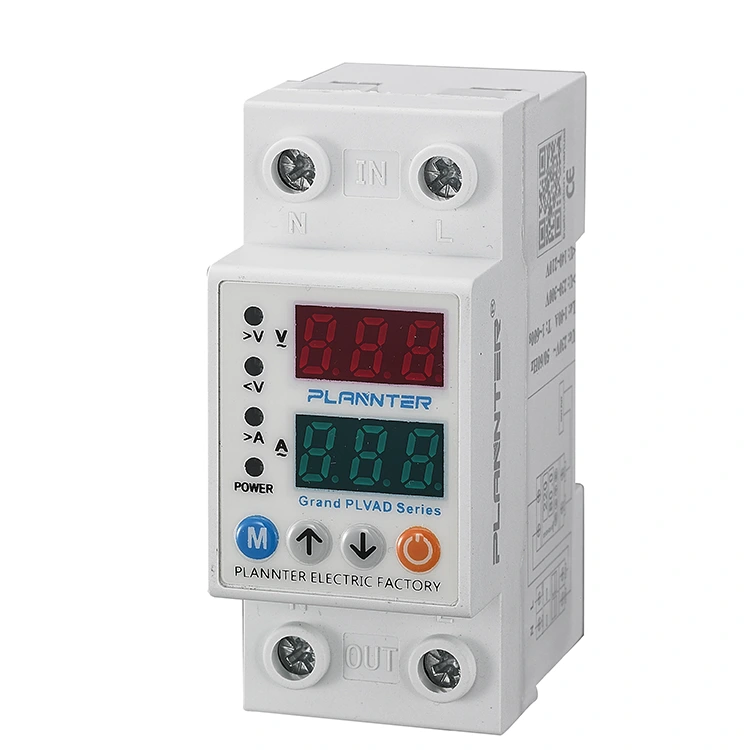

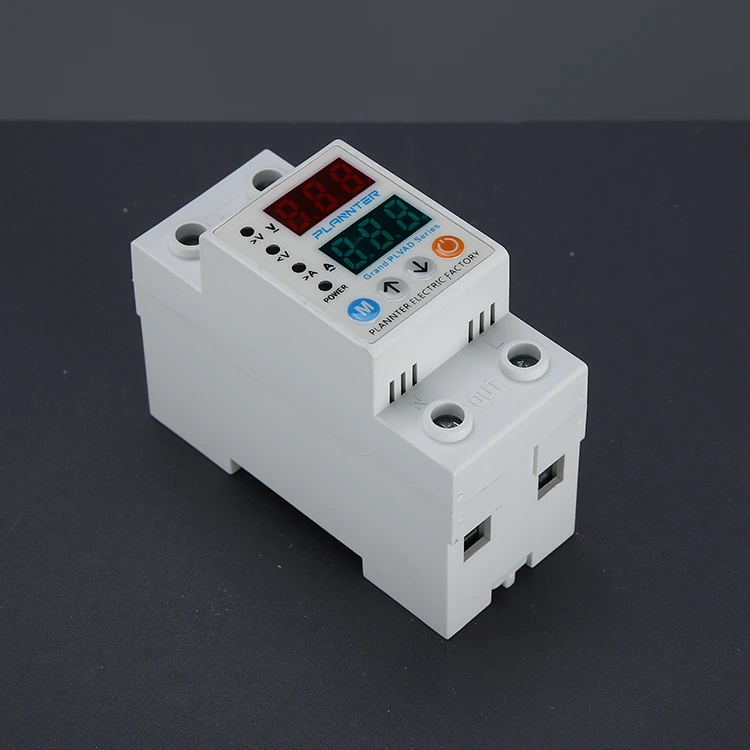

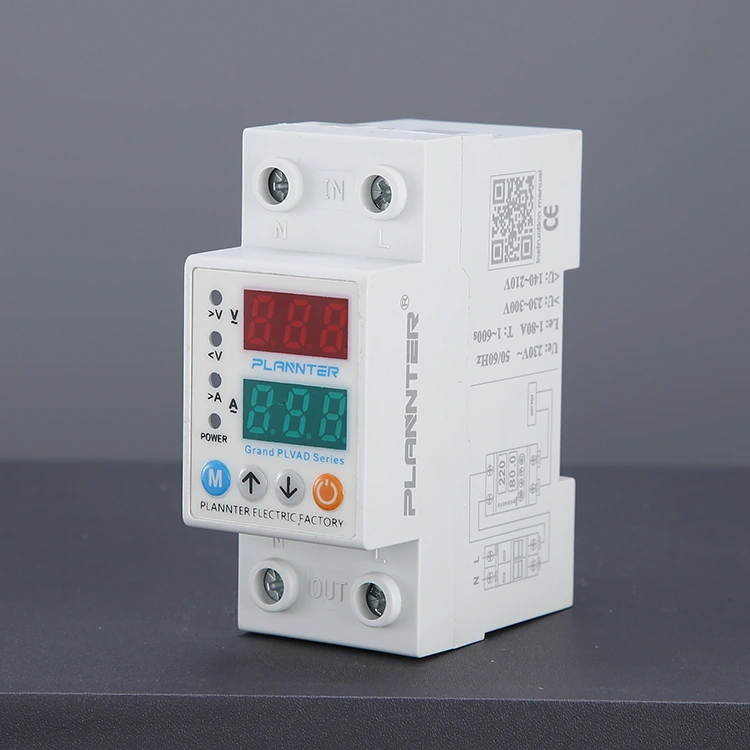

Die einstellbare Spannung schützt elektrische Systeme vor Überspannung, Unterspannung, Überstrom und Unterstrom für verschiedene Systeme wie Solaranlagen, um Geräteschäden zu verhindern. Bietet ein Echtzeit-Überwachungs- und Schutzsystem für industrielle, gewerbliche und private Anwendungen. Dieser Dual-Display-Spannungsschutz von PUGAO (Plannter Electric) verfügt über zwei LED-Bildschirme, die auf einen Blick die Eingangsspannung und den Laststrom anzeigen. Spart Platz durch DIN-Schienenmontage und lässt sich mithilfe der Setup-/Auf-/Ab-/manuellen Ein-/Aus-Tasten einfach einrichten.

Merkmale

Geregelter Spannungs-/Stromschutz: Wir können eine anpassbare Überspannung einstellen, z. Schwellenwerte für >230 V und Überstrom bis zu 63 A zur Überwachung und zum Schutz des elektrischen Systems vor Schäden aufgrund von Stromschwankungen.

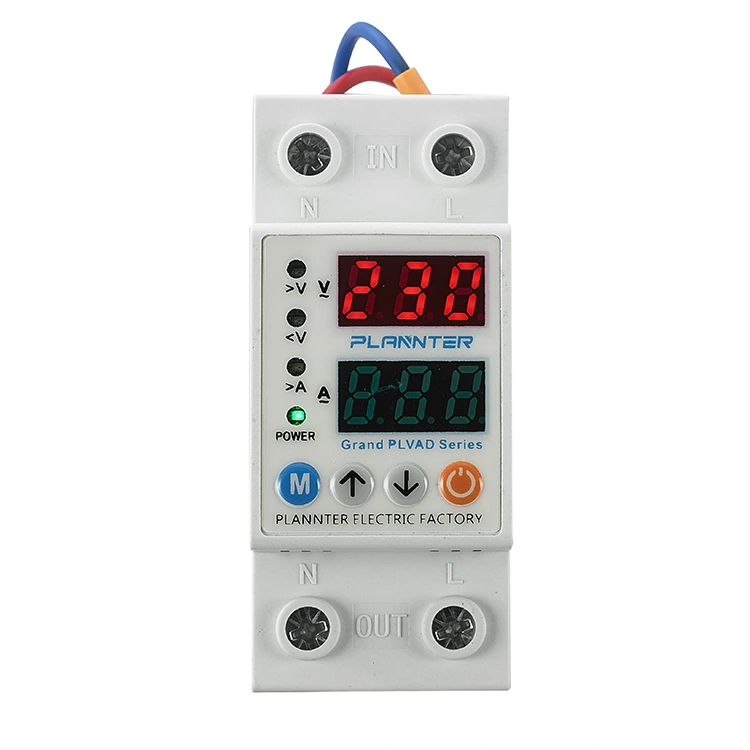

Echtzeit-Dual-Display-Bildschirm: Dieser Dual-Display-Spannungsschutz verfügt über einen digitalen LED-Bildschirm, der sowohl die Spannung 220 V/230 V als auch die Stromwerte überwacht.

Mehrere Anzeigealarme: Rote und grüne LEDs zeigen deutlich den Stromversorgungsstatus sowie Überspannungs-/Überstrom- und Unterspannungs-/Unterstrombedingungen an und bieten Echtzeitüberwachung und zuverlässigen Systemschutz für industrielle, gewerbliche und private Anwendungen.

Welche Funktionen hat der Dual-Display-Spannungsschutz?

Während Leistungsschalter in erster Linie Schutz vor Kurzschlüssen und Überlastungen bieten – unabhängig von der Spannungsebene – ist der Dual-Display-Spannungsschutz von PUGAO die ideale Wahl, wenn Sie spezielle Geräte zur Lösung spezifischer Spannungsprobleme benötigen.

1. Überspannungsschutz

Wenn die Spannung plötzlich ansteigt – beispielsweise wenn ein gebrochener Neutralleiter die Spannung auf 380 V ansteigen lässt – unterbricht das Gerät sofort die Stromversorgung, sobald die Spannung den voreingestellten Schwellenwert überschreitet, und verhindert so, dass Elektrogeräte beschädigt werden oder durchbrennen.

2. Unterspannungsschutz

Wenn die Spannung zu stark absinkt, beispielsweise während Spitzenstromverbrauchszeiten unter 170 V fällt, unterbricht das Gerät automatisch die Stromversorgung. Dadurch wird verhindert, dass motorbetriebene Geräte aufgrund unzureichender Spannung überhitzen und durchbrennen.

3. Überstromschutz

Die Produkte von PUGAO sind fortschrittlich und äußerst zuverlässig und verfügen über integrierte Stromüberwachungsfunktionen. Sollte der Strom einen voreingestellten Schwellenwert überschreiten, löst das Gerät aus, um Schutz zu bieten.

4. Automatische Wiederherstellung

Sobald die Spannung wieder normal ist, stellt der Spannungsschutz nach einer kurzen Verzögerung automatisch die Stromversorgung wieder her, sodass kein manueller Eingriff erforderlich ist.

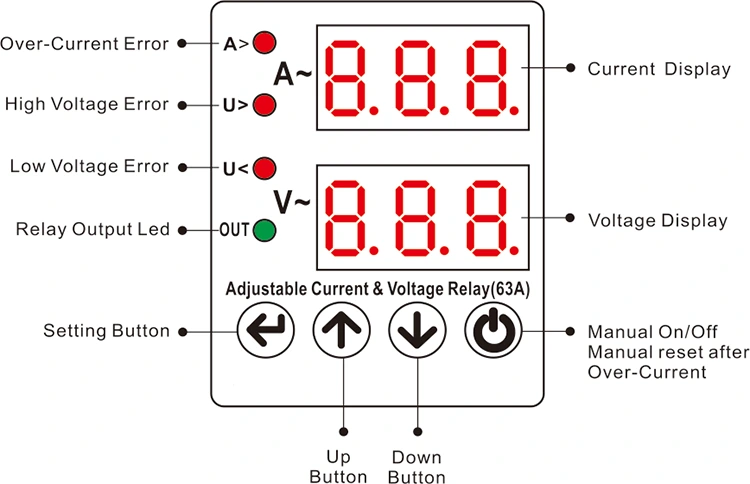

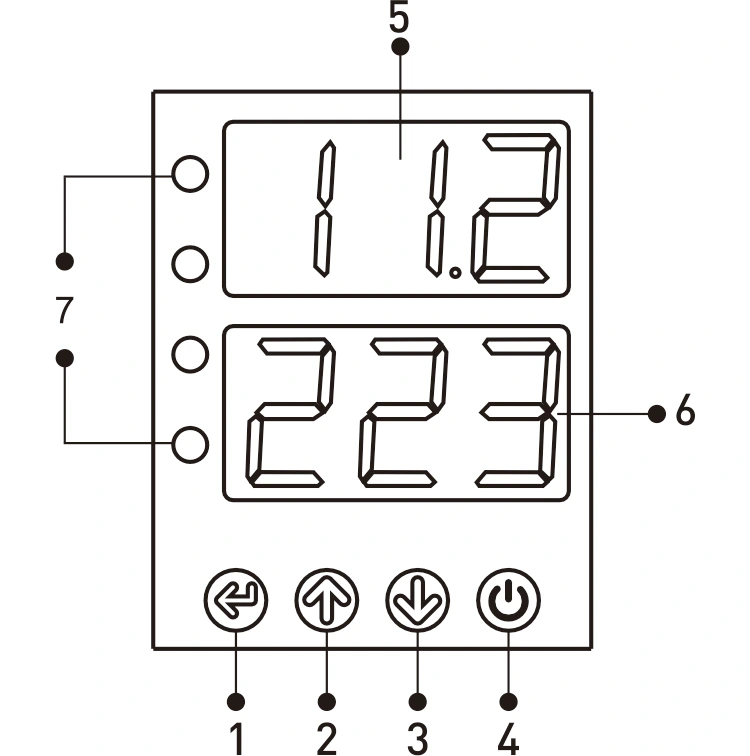

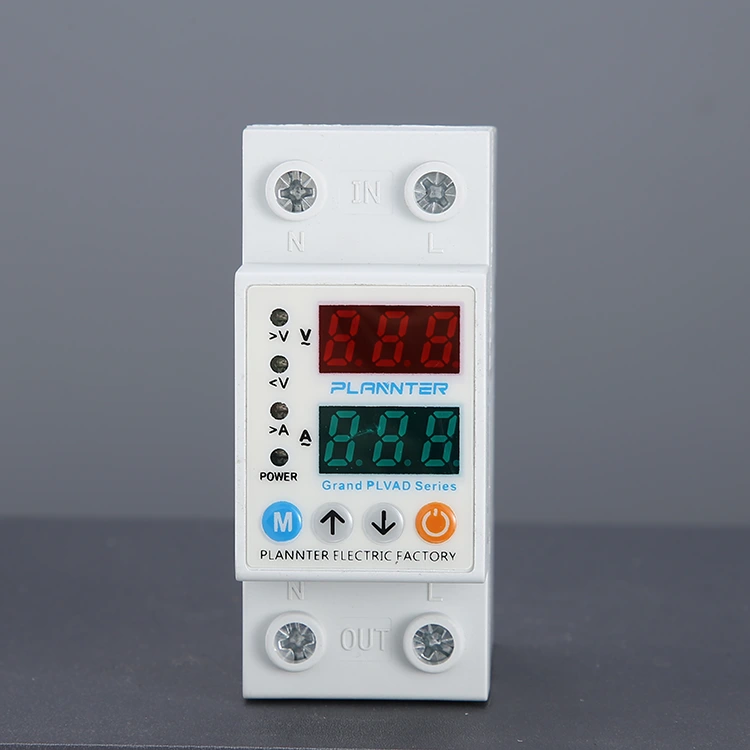

Display und Tasten

1 - SET-Taste: Zum Einstellen oder Ändern des Überstromwerts, der Hoch-/Niederspannungs-Einstellwerte, Fehler usw. im Setup.

2 - AUF-Taste: Erhöht den gewünschten Wert.

3 - Abwärtstaste: verringert den gewünschten Wert.

4 - Manuelle Ein-/Aus-Taste: Wird verwendet, um den Geräteausgang auszuschalten. In diesem Zustand wird auf dem Bildschirm „Aus“ angezeigt und das Gerät wird nicht selbst zurückgesetzt. Wenn das Gerät nicht defekt ist, wird durch erneutes Drücken dieser Taste das Gerät eingeschaltet und wieder verwendet.

5 – AKTUELLE ANZEIGE

Erste Anzeigegruppe: Im Normalbetrieb wird hier die Eingangsspannung angezeigt; unter Nichtfehlerbedingungen ist der Bildschirm immer beleuchtet; Bei Störungen aufgrund von Über- oder Unterspannung blinkt die Anzeige. Während der Programmierung zeigt das Display die Werte des jeweiligen Programms an, z. B. Überstrom, Hochspannung/Unterspannung, Fehlerwartezeit, Reset-Wartezeit-Sollwerte.

6 - Spannungsanzeige

Zweite Anzeigegruppe: Im Normalbetrieb wird hier der aktuelle Wert angezeigt; im fehlerfreien Zustand bleibt der Bildschirm beleuchtet; Bei einem Überstromfehler blinkt der Bildschirm. Während der Programmierung wird hier der entsprechende Programmwert angezeigt.

7 - LEDs:

A>: Leuchtet während eines Überstromfehlers.

V>: Leuchtet während eines Hochspannungsfehlers.

V<: Leuchtet während eines Unterspannungsfehlers.

OUT: Leuchtet, wenn das Gerät etwas ausgibt.

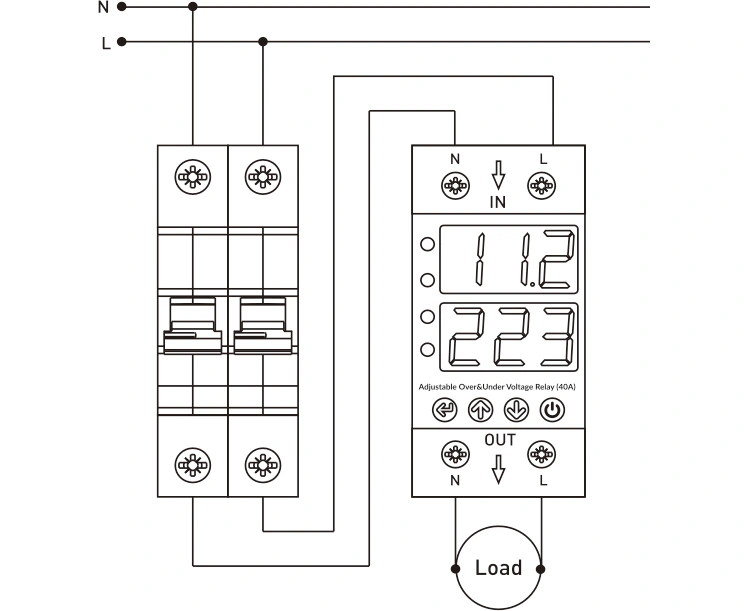

Verbindungsdiagramm

Die Neutral- und Phasenleiter der Stromversorgung müssen an die Klemmen „N“ und „L“ im Abschnitt „Eingang“ des Geräts angeschlossen werden.

Bei Geräten, die einen Überspannungs- und Unterspannungsschutz erfordern, sollten die Neutral- und Phasenleiter an den Klemmen „N“ und „L“ im Abschnitt „Ausgang“ des Geräts angeschlossen werden.

Anwendungsszenarien

FAQ

F: Kann ich die Spannungsauslösegrenzwerte selbst manuell anpassen?

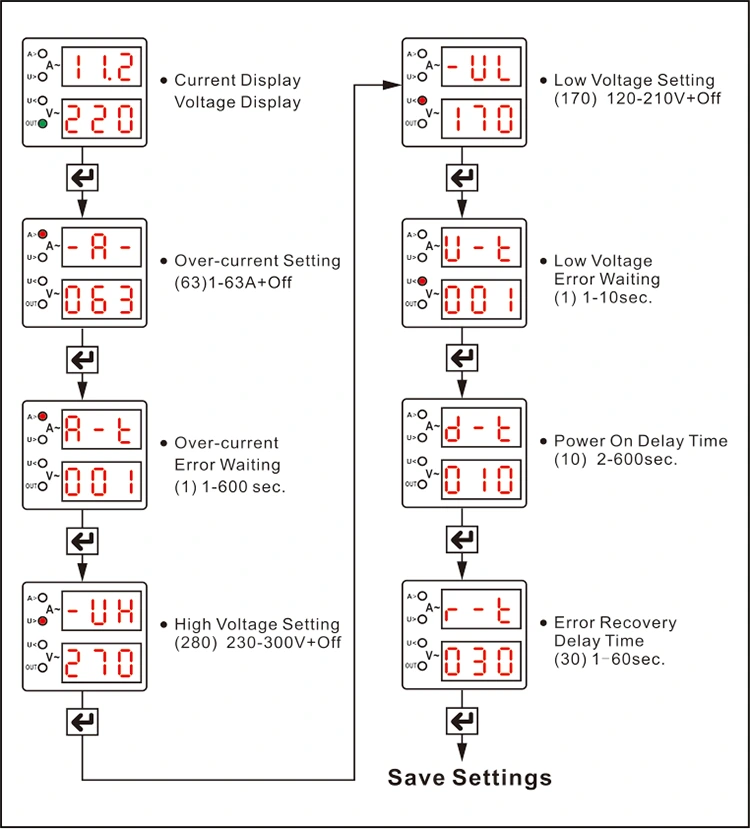

A: Ja. Dies ist einer der Hauptvorteile der PUGAO-Produkte. Über die Einstelltasten am Bedienfeld können Sie folgende Parameter manuell anpassen:

Überspannungsschutzschwelle

Unterspannungsschutzschwelle

Überstromschutzschwelle

Wiederherstellungsverzögerungszeit

Spezifische Konfigurationsschritte finden Sie in der Bedienungsanleitung, die dem Produkt beiliegt.

F: Warum leuchtet der Bildschirm sofort nach dem Anschließen der Stromversorgung auf, die Last wird jedoch nicht sofort mit Strom versorgt?

A: Bitte prüfen Sie auf dem Bildschirm, ob Zahlen blinken oder ob ein Countdown läuft. Dies zeigt an, dass die verzögerte Startfunktion des Protektors aktiv ist.

Zweck: Verhinderung von Schäden an Elektrogeräten durch plötzliche Stromstöße, die unmittelbar nach der Wartung oder Wiederherstellung des Stromnetzes auftreten können.

Empfehlung: Wenn Sie eine sofortige Stromversorgung nach dem Anschließen wünschen, können Sie die Wiederherstellungsverzögerungszeit auf den Mindestwert einstellen; Aus Gründen der Gerätesicherheit empfehlen wir jedoch, eine gewisse Verzögerungszeit einzuhalten.
