Schützen Sie Ihre Geräte vor Überspannungen

Als professioneller Hersteller von Mini-Leistungsschaltern (MCBs) ist Pugao(Planer)bietet unseren Kunden hocheffiziente elektrische Sicherheits- und Zuverlässigkeitsprodukte. MCBs sind Schlüsselkomponenten moderner elektrischer Geräte und bieten einen robusten Überlast- und Kurzschlussschutz. Im Fehlerfall schalten sie den Strom automatisch ab. Im Gegensatz zu herkömmlichen Sicherungen sind sie zurücksetzbar und bieten eine längere Lebensdauer und geringere Kosten.

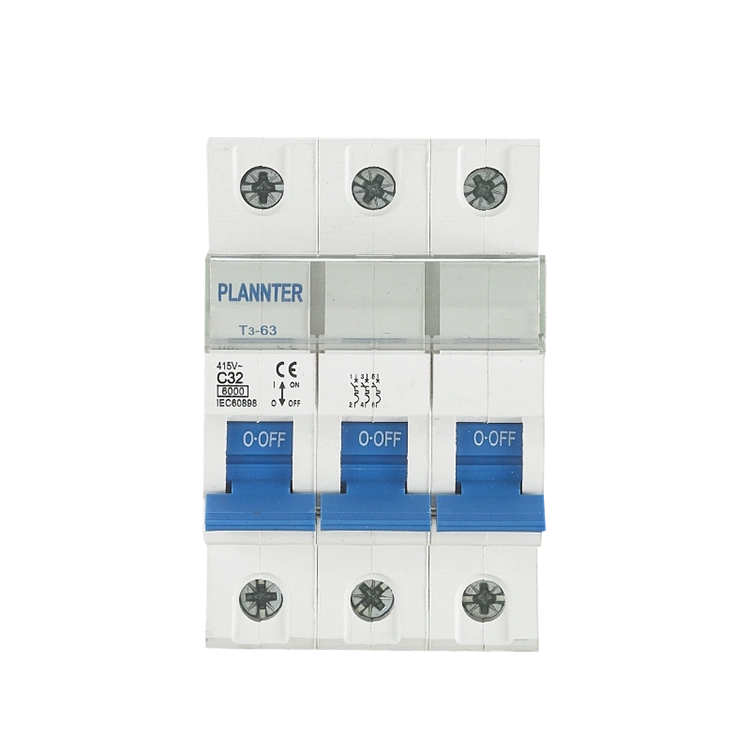

Wie funktioniert ein Leitungsschutzschalter?

EinMCBist ein elektromechanisches Gerät, das Stromkreise vor Überstrombedingungen schützt. Es erkennt Fehlerzustände und unterbricht den Strom sofort, indem es den Ein-/Ausschalter unterbricht. Konkret besteht seine Funktion darin, vor Überlastungen und Kurzschlüssen zu schützen. Wie funktioniert dieser Prozess?

Wenn der durch einen MCB fließende Strom für längere Zeit seinen Nennwert überschreitet, erwärmt sich der Bimetallstreifen im Inneren und verbiegt sich. Dieser Vorgang löst den Auslösemechanismus des Leistungsschalters aus und der Strom wird unterbrochen. Durch diesen Vorgang wird ein Überlastschutz erreicht.

Wenn plötzlich ein großer Stromstoß auftritt, also ein Kurzschluss auftritt, erzeugt die elektromagnetische Spule im MCB ein starkes Magnetfeld, das die Kontakte sofort trennt und den Stromkreis innerhalb weniger Millisekunden unterbricht. Dies ist ein Kurzschlussschutz.

Nachdem der Fehler behoben wurde, kann er manuell zurückgesetzt werden, indem der Bedienhebel zurück in die Position „EIN“ gedreht wird, und die Stromversorgung kann wiederhergestellt werden, ohne dass Teile ausgetauscht werden müssen.

Was ist der Unterschied zwischen Mini-Leistungsschaltern Typ B, C und D?

Ein Mini-Leistungsschalter wird aufgrund seiner Auslöseeigenschaften, insbesondere seiner Reaktion auf Einschaltströme, in Typ B, C und D eingeteilt. Die Wahl des richtigen Typs gewährleistet einen angemessenen Schutz ohne unnötige Stolperfallen.

Typ B:

• Löst beim 3- bis 5-fachen Nennstrom (In) aus.
• Geeignet für Anwendungen mit niedrigem Einschaltstrom.
• Wird häufig in Stromkreisen für Privathaushalte wie Beleuchtung und Kleingeräten verwendet.
• Bietet schnellen Schutz für empfindliche Lasten.

Typ C:

• Löst beim 5- bis 10-fachen des Nennstroms (In) aus.
• Ausgelegt für mäßige Einschaltstrombelastungen.
• Weit verbreitet in kommerziellen und leichten industriellen Anwendungen.
• Ideal für Geräte wie Klimaanlagen, Pumpen und kleine Motoren.

Typ D:

• Löst beim 10- bis 20-fachen des Nennstroms (In) aus.
• Bewältigt hohe Einschaltströme ohne störendes Auslösen.
• Wird in schweren industriellen Anwendungen verwendet.
• Geeignet für Transformatoren, große Motoren und Schweißgeräte.

Unterschied zwischen MCB und RCD / RCCB

Ein Mini-Leistungsschalter und ein RCD/RCCB sind beide wesentliche Schutzgeräte in elektrischen Systemen, dienen jedoch unterschiedlichen Zwecken. Das Verständnis ihrer Unterschiede trägt dazu bei, einen vollständigen Schaltkreisschutz sicherzustellen.

Mini-Leistungsschalter (MCB):

• Schützt vor Überlastung und Kurzschlüssen.
• Löst automatisch aus, wenn der Strom den Nenngrenzwert überschreitet.
• Wird in privaten, gewerblichen und industriellen Verteilungssystemen verwendet.
• Erkennt KEINE Kriechströme oder die Gefahr eines Stromschlags.

RCD / RCCB (Residual Current Device / Fehlerstromschutzschalter):

• Schützt vor Erdschluss und Stromschlag.
• Erkennt ein Ungleichgewicht zwischen stromführenden und neutralen Strömen.
• Löst aus, wenn der Leckstrom einen sicheren Schwellenwert überschreitet (z. B. 30 mA).
• Bietet KEINEN Überlast- oder Kurzschlussschutz.

Hauptunterschiede:

• Schutzart:MCB schützt Geräte; RCD/RCCB schützt Menschen.
• Funktion:MCB behandelt Überstrom; RCD/RCCB erkennt Leckströme.
• Verwendung:Wird oft zusammen verwendet, um einen vollständigen Schutz zu gewährleisten.
• Sicherheitsstufe:Die Kombination beider Geräte gewährleistet sowohl die elektrische als auch die persönliche Sicherheit.

Warum sollten Sie sich für die Miniatur-Leistungsschalter von Pugao (Plannter) entscheiden?

Unsere MCB-Produkte bieten Überlast- und Kurzschlussschutz, hohe Sicherheit und können die Brandgefahr verringern. Darüber hinaus reagiert es schnell, wenn ein Schutz erforderlich ist, und kann nahezu augenblicklich auslösen, wodurch Schäden an den Leitungen und angeschlossenen Geräten reduziert werden. Es kann auch im Nachhinein einfach zurückgesetzt werden. Der Zustand des Stromkreises kann anhand der Statusanzeige auf dem Schalter erkannt werden, was die Verwendung sehr komfortabel macht.

Unsere Miniatur-Leistungsschalter haben eine kompakte Größe und können in hoher Dichte in Benutzereinheiten und Verteilerkästen installiert werden, wodurch die Raumnutzung sehr effizient ist. Sie können auch so koordiniert werden, dass nur der Leistungsschalter auslöst, der dem Fehler am nächsten liegt, ohne andere Geräte zu beeinträchtigen.

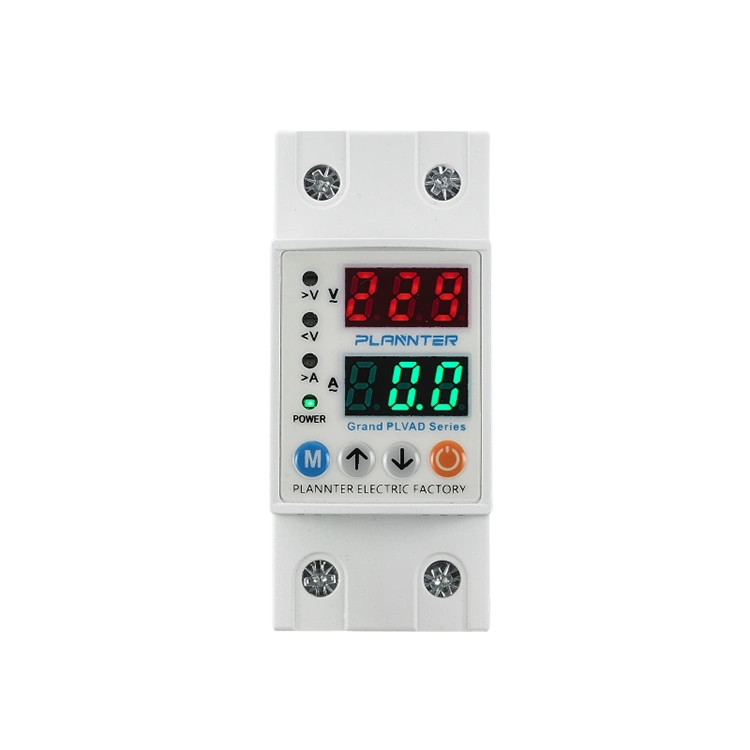

Spannungsschutzgeräte, auch Überspannungsschutzgeräte oder Spannungsstabilisatoren genannt, sind ein weiteres elektrisches Gerät, das Pugao (Plannter) zusätzlich anbietetMCBsUndUmschalter. Sie schützen elektronische Geräte vor unerwarteten Spannungsschwankungen, die wir als Überspannungen oder Spannungsspitzen bezeichnen, und sorgen so für eine stabilere Stromversorgung.

Hauptmerkmale

Pugao (Plannter) nutzt fortschrittliche Technologie zur Entwicklung und Herstellung von Spannungsschutzvorrichtungen. Diese Geräte verfügen über einen großen Eingangsspannungsbereich und bieten Schutz von 90–280 V, wodurch sie sich hervorragend an verschiedene Stromnetze anpassen lassen. Wenn ein Stoßstrom auftritt, kann der Schutz 40 kV standhalten, das Auftreten großer Spitzen vermeiden und in weniger als 1 Nanosekunde auf abnormale Spannungen reagieren.

An unseren Produkten sind klare Anzeigeleuchten zu sehen, die das Einschalten, die Schutzaktivierung und die Warnung vor Verkabelungsfehlern veranlassen, was sehr praktisch ist. Für erhöhte Sicherheit besteht das Gehäuse aus schwer entflammbarem Material.

Schlüsselfunktionen

Über-/Unterspannungsschutz:

• Der Spannungsschutz überwacht kontinuierlich die Versorgungsspannung in Echtzeit.
• Trennt den Stromkreis automatisch, wenn die Spannung voreingestellte Grenzwerte überschreitet oder unterschreitet.
• Verhindert Schäden an Geräten durch instabile Stromversorgung.

Zeitverzögerungsfunktion:

• Die integrierte Verzögerungsfunktion vermeidet häufiges Umschalten bei Spannungsschwankungen.
• Ermöglicht eine sichere Wiederverbindung nach Stabilisierung der Stromversorgung und schützt so Kompressoren und empfindliche Geräte.
• Die Verzögerungszeit kann je nach Anwendungsanforderungen angepasst werden.

Einstellbare Einstellungen:

• Der Spannungsschutz unterstützt einstellbare Überspannungs-, Unterspannungs- und Stromparameter.
• Benutzer können Schutzschwellenwerte entsprechend unterschiedlicher Lastanforderungen festlegen.
• Verbessert die Flexibilität für Wohn-, Gewerbe- und Industrieanwendungen.

Kontrollleuchten:

• Ausgestattet mit LED-Anzeigen, um den Arbeitsstatus klar anzuzeigen.
• Zeigt Bedingungen wie Normalbetrieb, Fehler und Schutzmodus an.
• Hilft Benutzern, den Systemstatus schnell zu erkennen und Probleme zu beheben.

Installation und Wartung

Vor der Installation ist zunächst der Installationsort zu berücksichtigen. Um den Schutz des gesamten Hauses zu gewährleisten, empfiehlt Pugao (Planner) die Installation des Hauptspannungsschutzes am Hauptverteiler. Schließen Sie den Spannungsschutz für Punktschutz direkt an eine Steckdose an und stellen Sie sicher, dass er nicht mit einer anderen Steckdosenleiste oder einem Verlängerungskabel in Reihe geschaltet ist.

Nach der Installation kann es Elektrogeräte schützen. Es können alle verfügbaren Steckdosen genutzt werden, die maximale Belastbarkeit des Gerätes darf jedoch nicht überschritten werden. Empfindlichen und teuren elektronischen Geräten kann Vorrang eingeräumt werden, insbesondere einigen Audiogeräten und medizinischen Geräten.

Während des gesamten Einsatzprozesses ist der Spannungsschutz grundsätzlich wartungsfrei. Der wichtigste Vorgang, auf den Sie achten können, ist die regelmäßige Überprüfung der Statusanzeige. Im Inneren befinden sich keine Teile, die vom Benutzer gewartet werden können, und sie haben eine begrenzte Lebensdauer, da die Leistung mit jedem absorbierten Stromstoß abnimmt. Selbst wenn keine offensichtlichen Mängel vorliegen, müssen sie daher nach längerem Gebrauch irgendwann ausgetauscht werden. Dies ist ein natürliches Nutzungsphänomen.

Typen und Anwendungen

Einzelausgangsschutz:

• Ein Spannungsschutz in Einzelsteckdosenform ist für einzelne Geräte konzipiert.
• Wird häufig für Kühlschränke, Klimaanlagen und Fernseher verwendet.
• Bietet dedizierten Schutz vor Über- und Unterspannung für ein einzelnes Gerät.
• Einfach zu installieren und ideal für den Wohnbereich.

Steckbare Überspannungsschutzgeräte:

• Wird für mehrere Geräte wie Computer, Router und Bürogeräte verwendet.
• Kombiniert Spannungsschutz mit Überspannungsunterdrückung für zusätzliche Sicherheit.
• Geeignet für Heimbüros und kleine gewerbliche Einrichtungen.
• Tragbar und praktisch für temporäre oder flexible Installationen.

Panelmontiert / Schwerlast:

• Installiert in Verteilertafeln oder Schalttafeln.
• Konzipiert für den Gesamtsystemschutz in industriellen und gewerblichen Umgebungen.
• Bewältigt höhere Stromlasten und bietet zentralen Schutz.
• Ideal für Fabriken, Serverräume und große elektrische Anlagen.

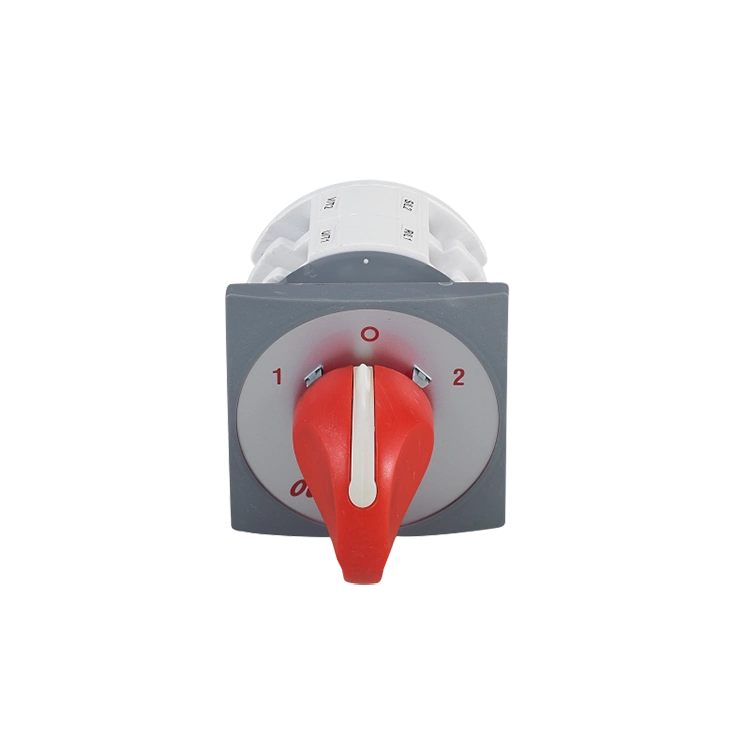

Willkommen beim Kauf des von Pugao (Plannter) bereitgestellten Umschalters. Wir haben drei Arten dieses Produkts zur Auswahl:automatisch, Handbuch, Unduniverselle Umschalter. Ihre Funktion besteht darin, Lasten zwischen zwei Stromquellen umzuschalten, beispielsweise von Primär- auf Sekundär- oder Notstromversorgung während eines Stromausfalls oder einer Wartungszeit. Durch die Verwendung dieses Produkts können Sie die Ergebnisse einer unterbrechungsfreien Stromversorgung, der Aufrechterhaltung des Betriebs und des Schutzes empfindlicher Geräte erzielen.

Hauptmerkmale und funktionale Vorteile

Sichere Quellenisolierung:

• Der Umschalter stellt sicher, dass jeweils nur eine Stromquelle angeschlossen ist.
• Verhindert eine Rückspeisung zwischen Haupt- und Notstrom und verbessert so die Systemsicherheit.
• Unverzichtbar für den Schutz von Personal und elektrischer Ausrüstung.

Manueller vs. automatischer Betrieb:

• Der manuelle Umschalter ermöglicht das benutzergesteuerte Umschalten zwischen Stromquellen.
• Automatische Versionen erkennen einen Stromausfall und schalten sofort ohne Eingriff um.
• Dual-Mode-Designs bieten Flexibilität sowohl für normale als auch für Notfallsituationen.

Mitte-Off-Position:

• Bietet eine neutrale Position, in der beide Stromquellen getrennt sind.
• Gewährleistet eine sichere Wartung und Inspektion ohne Strom.
• Reduziert das Risiko bei der Installation oder Wartung.

Übergangstypen:

Offener Übergang (Break-before-make):

• Der Umschalter trennt die Primärquelle, bevor die Backup-Quelle angeschlossen wird.
• Erzeugt eine kurze Unterbrechung, gewährleistet aber ein sicheres Umschalten.
• Weit verbreitet in Standard-Wohn- und Gewerbesystemen.

Geschlossener Übergang (Make-before-break):

• Verbindet während des Umschaltens vorübergehend beide Quellen.
• Bietet unterbrechungsfreie Stromversorgung ohne Ausfallzeiten.
• Erfordert eine Synchronisierung und wird in kritischen Anwendungen verwendet.

Lastmanagement:

• Der Umschalter hilft dabei, Lasten effizient zwischen verschiedenen Stromquellen zu verteilen.
• Unterstützt den stabilen Betrieb kritischer Lasten bei Stromausfällen.
• Verbessert das allgemeine Energiemanagement und die Systemzuverlässigkeit.

Robustes Design:

• Hergestellt aus hochwertigen Isoliermaterialien und langlebigen Kontakten.
• Entwickelt für eine lange mechanische und elektrische Lebensdauer.
• Geeignet für den Dauerbetrieb in Wohn-, Gewerbe- und Industrieumgebungen.

Allgemeine Anwendungen

Notstromsysteme:

• Der Umschalter wird häufig in Notstromsystemen eingesetzt, um eine kontinuierliche Stromversorgung sicherzustellen.
• Bei einem Netzausfall wird die Last automatisch oder manuell auf Notstrom umgestellt.
• Unverzichtbar für Krankenhäuser, Rechenzentren und kritische Infrastrukturen.

Generator-Backup:

• Ermöglicht sicheres Umschalten zwischen Netzstrom und Generatorversorgung.
• Verhindert einen umgekehrten Stromfluss, der Geräte beschädigen oder Personal gefährden könnte.
• Wird häufig in privaten, gewerblichen und industriellen Generatorsystemen installiert.

Wohnmobile / Wohnmobile:

• Wird zum Umschalten zwischen Landstrom und Bordbatterie- oder Generatorsystemen verwendet.
• Gewährleistet eine stabile Stromversorgung der Geräte während der Reise oder im netzunabhängigen Einsatz.
• Durch das kompakte Design eignet es sich für Installationen mit begrenztem Platzangebot.

Wie wählt man den richtigen Umschalter aus?

Pugao (Planner) empfiehlt Ihnen, vor der Auswahl mehrere Schlüsselfaktoren zu berücksichtigen. Der Nennstrom und die Nennspannung des elektrischen Systems, die erforderliche Polzahl, der Antriebsmechanismus (manuell, elektrisch oder automatisch), die Umgebungsbedingungen (IP-Schutzgrad), die Einhaltung lokaler Normen und der Ort, an dem Sie es installieren und verwenden möchten. Wenn Sie trotz Berücksichtigung dieser Faktoren dennoch professionellen technischen Support und Auswahlberatung wünschen, können Sie sich jederzeit an uns wenden.

Installation und Wartung

Befolgen Sie bei der Installation eines Transferschalters unsere Installationsanleitung und die örtlichen Elektrovorschriften. Zu den Schritten gehören die Installation des Schalters, der Anschluss der Stromkabel, der Lastkabel und die Erdung.

Nach der Nutzung sind regelmäßige Kontrollen erforderlich. Bei jeder Inspektion kann festgestellt werden, ob die Verbindung locker ist oder ob Verschleiß und Korrosion vorliegen, die Funktion des Schalters getestet und täglich Staub oder Schmutz entfernt werden. Automatische Schalter erfordern außerdem eine weitere Prüfung als manuelle Schalter, nämlich die Bestätigung des Steuerstromkreises und der Batterie.
