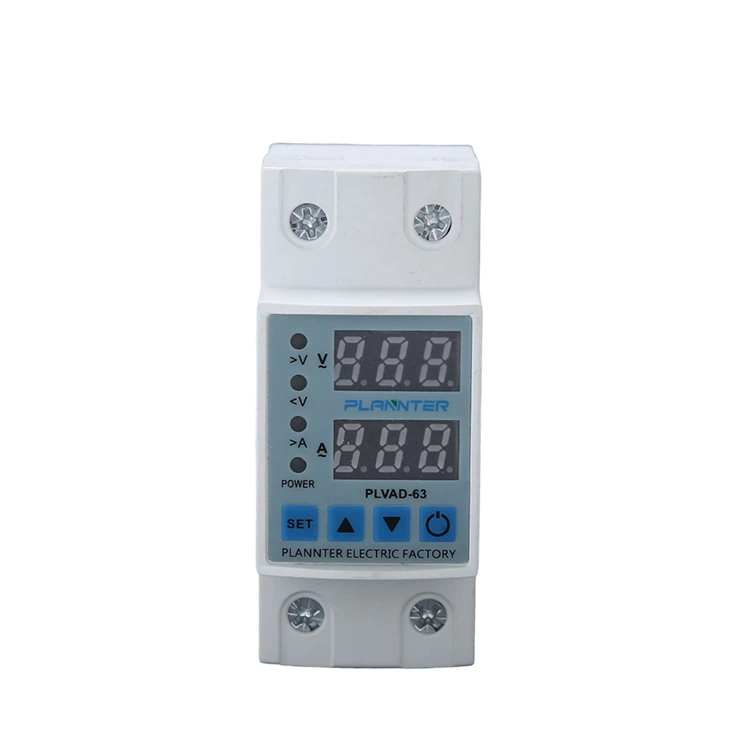

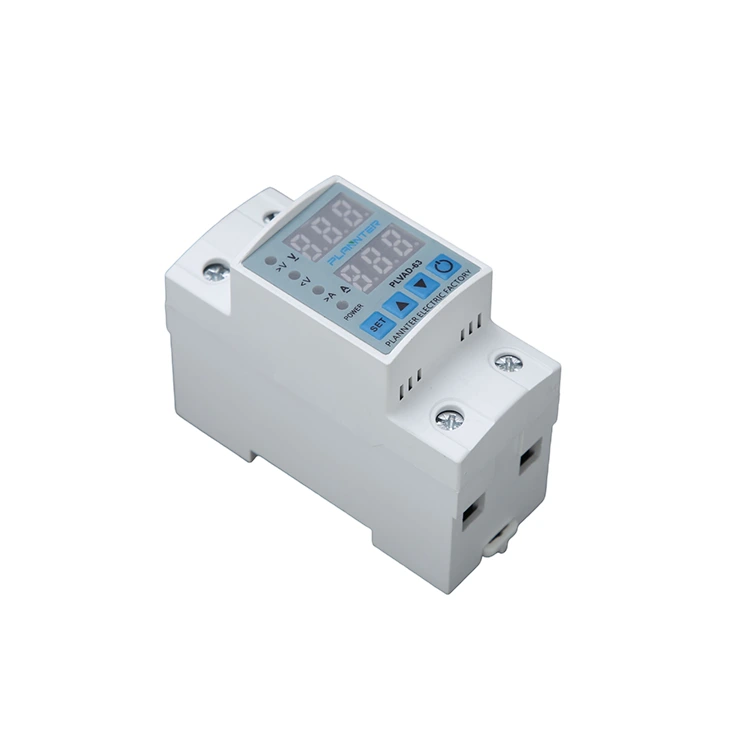

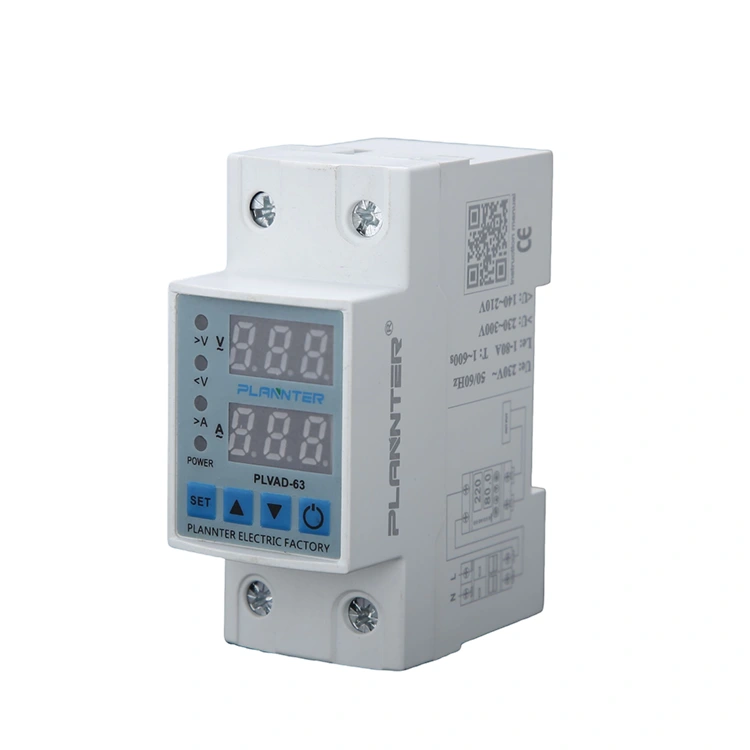

Elektrischer Überspannungsschutz

Pugao (PLANNTER) ist auf die Herstellung von Überspannungsschutzgeräten für elektrische Spannungen spezialisiert, die den Spannungsstatus in Echtzeit überwachen und bei Über- oder Unterspannung automatisch und schnell den Strom abschalten, wodurch die Lebensdauer der Geräte effektiv verlängert wird. Die Produkte unterstützen die OEM/ODM-Anpassung, werden direkt von chinesischen Fabriken geliefert und werden häufig in Heim-, Büro-, medizinischen und industriellen Steuerungssystemen eingesetzt.

Als professioneller Hersteller und Lieferant bietet wir Überspannungsschutzgeräte zu erschwinglichen Preisen an. Es hat einen Nennstrom von 40 A/63 A und eine Nennspannung von 220 V/230 V. Es ist einfach und schnell zu installieren, schienenmontiert, vollständig in einen Standardverteilerkasten montierbar und in einem flammhemmenden Material untergebracht. Es kann problemlos an Heim- oder Industriestromkreise angeschlossen werden und eignet sich für den Stromkreisschutz in Häusern und kleinen Fabriken.

Hinweis: Bitte stellen Sie die Geräteanschlüsse entsprechend der Verbindungsart her. Bitte passen Sie die Überstrom-, Hoch- und Niederspannungs-Einstellwerte des Geräts entsprechend den Betriebsstrom- und Spannungswerten der Last an. Andernfalls kann es zu Schäden am Gerät kommen.

Technische Merkmale

Dual-Display-Design:Eingangsspannung und Ausgangsspannung sind auf einen Blick erkennbar, was für die visuelle Beurteilung des aktuellen Status und des Stromversorgungsstatus der Geräte hilfreich ist.

Programmierbare Schwellenwerte:Wir können den Über-/Unterspannungswert und die verzögerte Wiederherstellungszeit entsprechend der vorprogrammierten Ausrüstung einstellen, um häufiges Umschalten zu vermeiden.

Verwendung von hochisolierendem Material:Der Überspannungsschutz besteht aus einem flammhemmenden Gehäuse und einem hochspannungsbeständigen Isoliermaterial, das einen hohen Sicherheitskoeffizienten und eine lange Lebensdauer aufweist.

Wichtige Überlegungen zur Auswahl eines Überspannungsschutzes

Das Richtige wählenElektrischer Überspannungsschutzerfordert das Verständnis mehrerer technischer Parameter, um sicherzustellen, dass Ihre empfindliche Ausrüstung vollständig vor unvorhersehbaren Netzschwankungen geschützt ist. Als ExperteChina-LieferantPUGAO (Plannter Electric) empfiehlt die Bewertung der folgenden Faktoren:

1. Klemmspannung (Spannungsschutzpegel)

Dies ist die maximale Spannung, die der Schutz bei einer Überspannung zu Ihrem Gerät durchlässt.

• Sicherheitsschwelle:Eine niedrigere Klemmspannung weist auf einen besseren Schutz hin. Unsere Protektoren verfügen über programmierbare Schwellenwerte (z. B. 230 V bis 300 V), sodass Sie den Grenzwert, den Ihre Ausrüstung bewältigen kann, genau festlegen können.
• Passende Ausrüstung:Stellen Sie sicher, dass die Klemmspannung niedriger ist als die Isolationsfestigkeit Ihrer angeschlossenen Geräte, um einen dielektrischen Durchschlag zu verhindern.

2. Reaktionszeit

Im Falle einer Spitze zählt jede Millisekunde. Eine hochwertigeElektrischer Überspannungsschutzmuss handeln, bevor die Überspannung Ihre internen Komponenten erreicht.

• Millisekunden-Triggerung:Unsere Geräte sind für eine schnelle Trennung ausgelegt und reagieren je nach Fehlertyp typischerweise innerhalb von 20 ms bis 50 ms.
• Sofortige Isolierung:Schnellere Reaktionszeiten verhindern wirksam, dass die „erste Welle“ einer Überspannung empfindliche Halbleiterschaltkreise in Computern und medizinischen Geräten beschädigt.

3. Schutzumfang

Bewerten Sie, welche spezifischen Risiken das Gerät abdeckt, um eine umfassende Systemstabilität sicherzustellen.

• Über-/Unterspannung:Nicht alle Anstiege sind „hoch“. Anhaltende Unterspannung (Brownouts) kann ebenso leicht zum Durchbrennen von Motoren in Klimaanlagen und Pumpen führen wie eine Spannungsspitze.
• Überstrom und Leckage:Umfangreiche Einheiten umfassen außerdem eine Stromüberwachung und Überspannungsunterdrückung zum Schutz vor internen Schaltkreisfehlern und atmosphärischen Lichteffekten.

4. Arten des Überspannungsschutzes

Das Verständnis der Installationszone hilft bei der Auswahl der richtigenElektrischer Überspannungsschutzfür Ihre Einrichtung:

• Schienenmontiert (Typ 2/3):Diese werden direkt im Verteilerkasten installiert. Sie sind die ideale Wahl für Heim-, Büro- und Industriesteuerungssysteme und bieten zentralen Schutz für mehrere Abzweigstromkreise.
• Einsatzort:Kleinere Geräte für einzelne hochwertige Vermögenswerte.
• Industriequalität:Einheiten aus flammhemmenden, hochisolierenden Materialien, die speziell für Fabrikumgebungen mit starken induktiven Lasten entwickelt wurden.

5. Wartungs- und Wiederherstellungsfunktionen

Ein entscheidendes Merkmal moderner Protektoren ist ihre Fähigkeit, die Stromversorgung automatisch wiederherzustellen.

• Auto-Reset-Funktion:Suchen Sie nach Protektoren, die über eine programmierbare verzögerte Wiederherstellungszeit verfügen. Dies verhindert den „Flacker“-Effekt, bei dem der Strom schnell ein- und ausfällt und der schädlicher sein kann als ein einzelner Stromausfall.
• Visuelle Überwachung:Das Design mit zwei Displays ermöglicht es dem Wartungspersonal, den Zustand der Eingangsleistung schnell zu überprüfen, ohne dass externe Multimeter erforderlich sind.

FAQ

Was ist der Unterschied zwischen einer Steckdosenleiste und einem Überspannungsschutz?

Eine Steckdosenleiste bietet lediglich zusätzliche Steckdosen, während eineElektrischer ÜberspannungsschutzÜberwacht und unterbricht den Stromkreis aktiv bei Spannungsspitzen oder -abfällen, um ein Durchbrennen der Hardware zu verhindern.

Worauf sollte ich beim Kauf eines Überspannungsschutzes achten?

Achten Sie auf einstellbare Spannungsschwellen, ein hochwertiges, flammhemmendes Gehäuse und einen hohen Abschaltstrom (z. B. 40 A oder 63 A), der zu Ihrer Gesamtlast passt.

Verschleißen Überspannungsschutzgeräte?

Ja. Im Laufe der Zeit kann die wiederholte Einwirkung von Spannungsspitzen zu einer Verschlechterung der internen Komponenten führen. Hochwertige Protektoren mit langlebigen Isoliermaterialien halten länger, sollten jedoch regelmäßig auf Funktionsgenauigkeit überprüft werden.

Benötige ich für alle Geräte einen Überspannungsschutz?

Es wird dringend für Geräte mit empfindlichen Motoren oder Steuerplatinen empfohlen, wie z. B. Kühlschränke, medizinische Geräte und industrielle CNC-Systeme, da diese am anfälligsten für instabile Spannungen sind.

Display und Tasten

1 - SET-Taste: Diese Taste dient zum Speichern nach dem Einstellen/Ändern von Überstromwerten, Hoch-/Niederspannungs-Einstellungswerten und Fehlern

Wartezeit.

2 - UP-Taste: Erhöhen Sie den erforderlichen Wert.

3 - Abwärtstaste: Reduzieren Sie den erforderlichen Wert.

4 - Manuelle Ein-/Aus-Taste: Wird zum Ausschalten des Geräteausgangs verwendet. In diesem Zustand wird auf dem Bildschirm „Aus“ angezeigt und das Gerät führt keinen automatischen Reset durch. Drücken Sie diese Taste erneut, um das Gerät wieder für den Normalbetrieb einzuschalten (unter fehlerfreien Bedingungen).

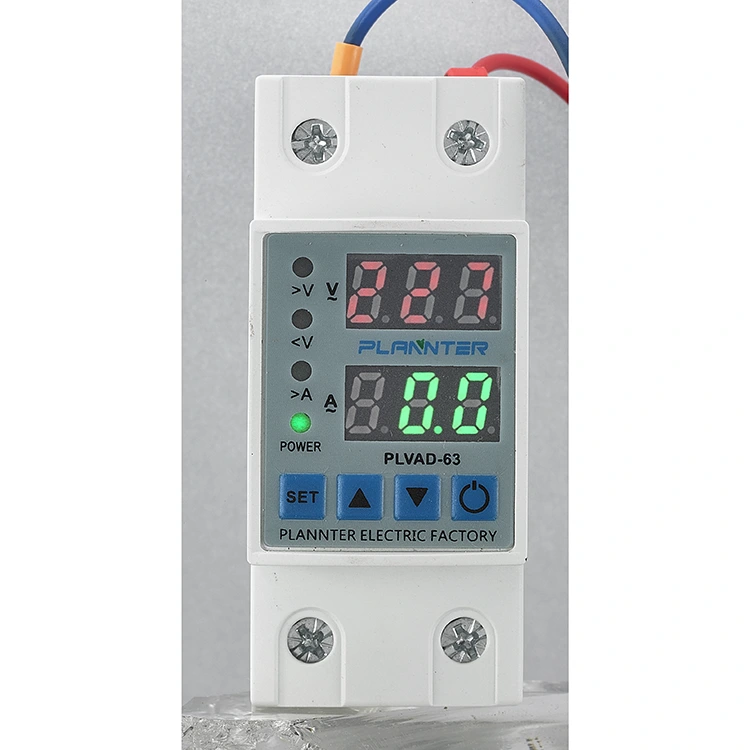

5 – Aktuelle Anzeige

1. Anzeigegruppe: Während des Normalbetriebs zeigt dieser Abschnitt den Eingangsspannungswert (Netzspannung) an. Der Bildschirm leuchtet dauerhaft, wenn kein Fehler vorliegt, und blinkt im Fehlerfall (Über- oder Unterspannung). Während der Programmierung werden die entsprechenden Einstellwerte angezeigt, z. B. Überstrom, Hoch-/Niederspannungsschwellen, Fehlerverzögerung und Reset-Verzögerung.

6 - Spannungsanzeige

2. Anzeigegruppe: Unter normalen Arbeitsbedingungen zeigt dieser Abschnitt den aktuellen Wert an. Der Bildschirm bleibt konstant beleuchtet, wenn keine Fehler vorliegen, und blinkt, wenn ein Überstromzustand auftritt. Während der Programmierphase zeigt dieses Display die numerischen Werte für die entsprechenden Parameter an.

7 - LED-Anzeigen:

A>: Leuchtet, wenn ein Überstromfehler erkannt wird.

V>: Leuchtet, wenn ein Hochspannungsfehler auftritt.

V<: Leuchtet, wenn ein Unterspannungsfehler auftritt.

Out: Leuchtet, wenn das Gerät mit dem Ausgabevorgang beginnt.

Verbindungsdiagramm

Die Neutralleiter und Phasenleiter der Hauptstromversorgung sollten an die Klemmen „N“ und „L“ angeschlossen werden, die als Eingang des Geräts gekennzeichnet sind.

Die Neutral- und Phasenleitungen für das Gerät, das vor Über- und Unterspannung geschützt werden soll, sollten an die Klemmen „N“ und „L“ im Ausgangsbereich des Geräts angeschlossen werden.

Abmessungen
