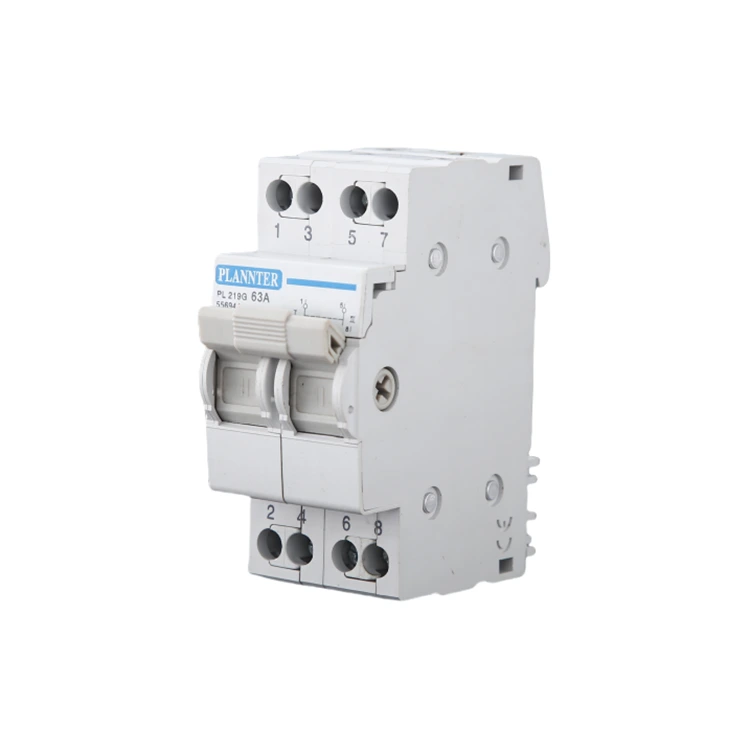

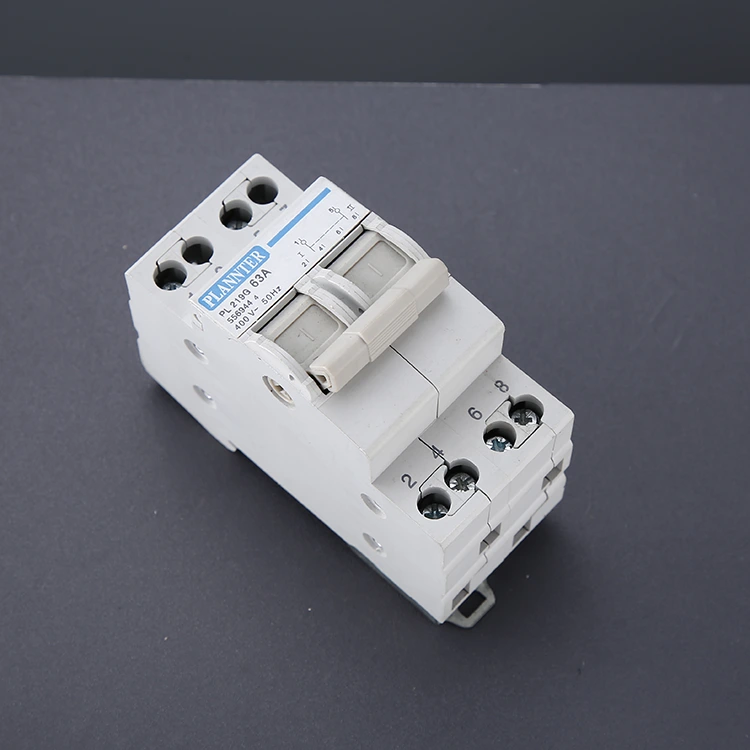

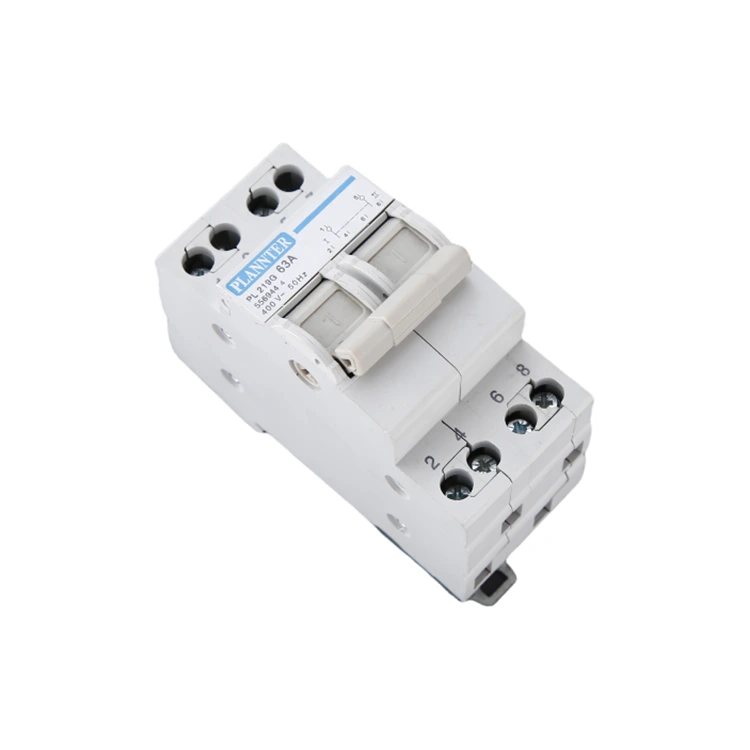

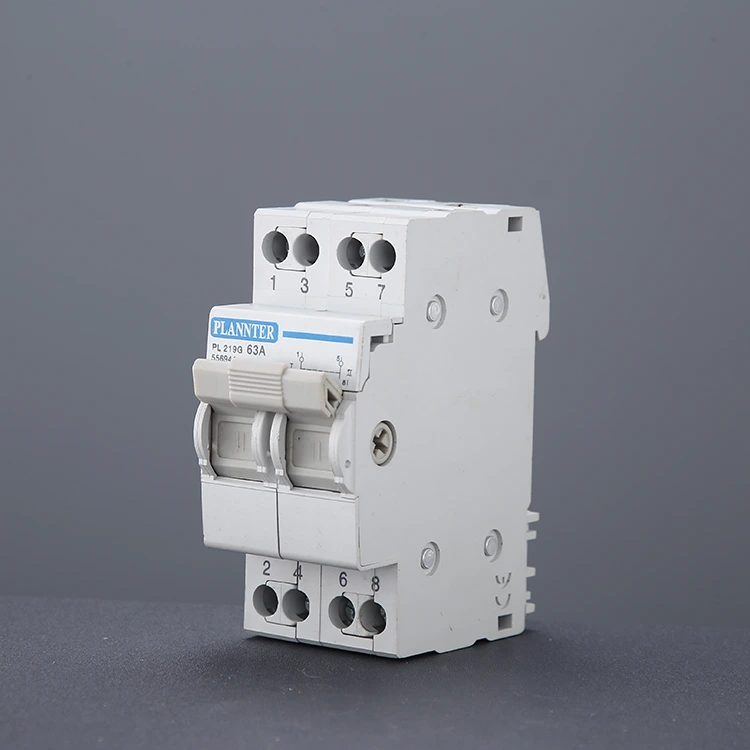

Was ist ein modularer elektrischer Wechselschalter?

A Modularer elektrischer Wechselschalter(oft als Manual Transfer Switch oder MTS bezeichnet) ist eine Sicherheitsvorrichtung, die zum Umschalten eines Lastkreises zwischen zwei Stromquellen verwendet wird. Es erfüllt vier Hauptfunktionen: Verbinden, Trennen, Schalten und Trennen.

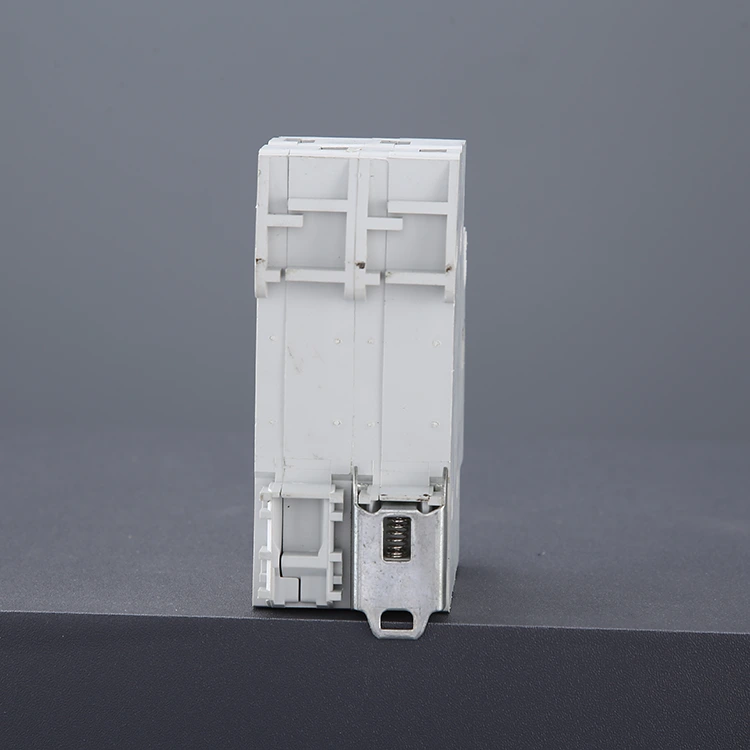

Dieser Schalter wurde für 50-Hz-/60-Hz-Wechselstromsysteme mit einer Nennspannung von 230 V bis 400 V entwickelt und ist zur einfachen Integration in Standardverteilerkästen auf einer DIN-Schiene montiert. Es stellt sicher, dass das System bei Ausfall der gemeinsamen Stromversorgung manuell auf einen Notstromgenerator oder eine Sekundärversorgung umgeschaltet werden kann, um die Zuverlässigkeit empfindlicher Geräte aufrechtzuerhalten.

Der modulare elektrische Wechselschalter eignet sich sehr gut für den industriellen und privaten Einsatz und ist für Wechselstrom 50 Hz/60 Hz, eine Nennbetriebsspannung von 230 V bis 400 V und einen Nennstrom von 40/63 A für ein Zweikreis-Stromversorgungssystem geeignet. Wenn die gemeinsame Stromversorgung ausfällt, kann die Stromversorgung manuell auf die Notstromversorgung oder den Generator umgeschaltet werden, um die Zuverlässigkeit und Sicherheit der Stromversorgung zu gewährleisten. Es eignet sich besonders für Orte, an denen ein Stromausfall nicht zulässig ist, z. B. bei der Brandbekämpfung, in Krankenhäusern, Einkaufszentren, Militärprojekten, Hochhäusern, Banken, Fernsehsendern usw.

Gebrauchsanweisung

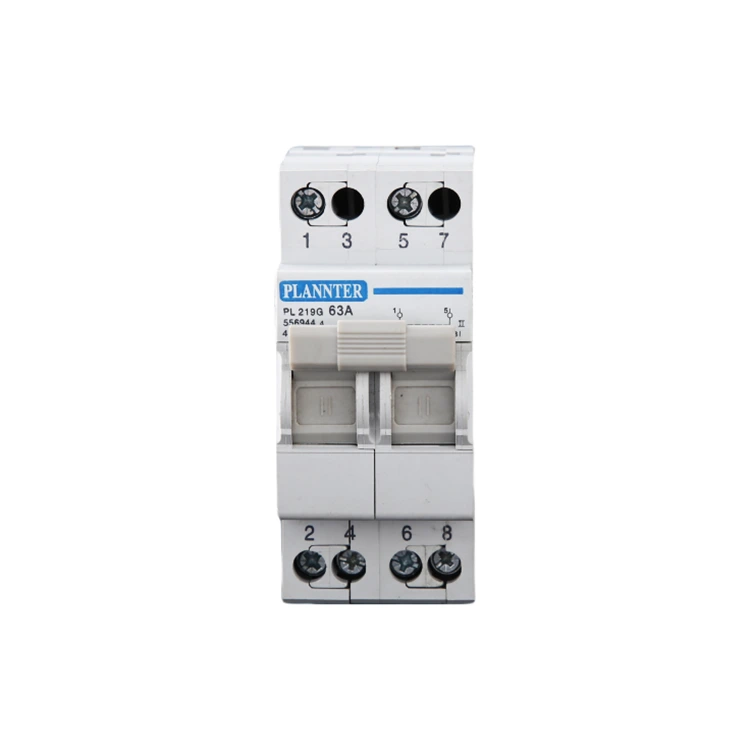

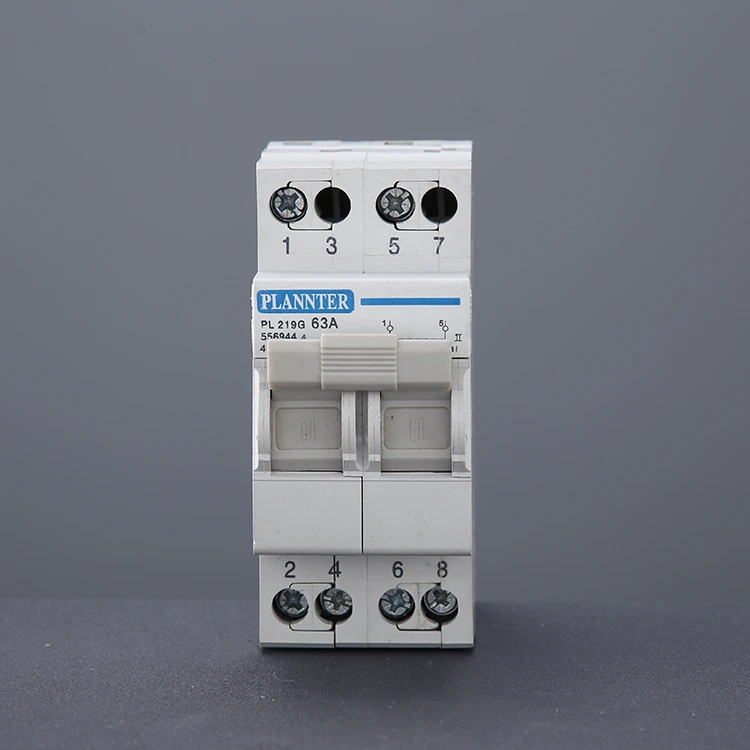

2P MTS: 1. Wenn der Griff des modularen elektrischen Wechselschalters in die I-Position gebracht wird: 1 und 2 sind verbunden, 5 und 6 sind verbunden. 2. Wenn der Griff in die Position II gebracht wird: 1 und 4 sind verbunden, 5 und 8 sind verbunden. 3. Wenn der Griff in die mittlere Position geschlagen wird: Beide Gruppen werden getrennt. 4P MTS: 1.

4P MTS: 1. Wenn der Griff des modularen elektrischen Wechselschalters die I-Position erreicht: 1 und 2 sind verbunden, 5 und 6 sind verbunden, 9 und 10 sind verbunden, 13 und 14 sind verbunden. 2. Wenn der Griff die Position II erreicht: 1 und 4 sind verbunden, 5 und 8 sind verbunden, 9 und 12 sind verbunden, 13 und 16 sind verbunden. 3. Wenn der Griff die Zwischenposition erreicht: zwei Sätze Trennungen.

Die Position der Einlass- und Auslassleitungen kann je nach Bedarf angepasst werden. Hinweis: Der obere Einlass und der untere Auslass dürfen nicht eingestellt werden, und der untere Einlass und der obere Auslass müssen übernommen werden, wenn sie für die doppelte Leistungsumschaltung verwendet werden.

Wie kaufe ich den modularen elektrischen Wechselschalter von Pugao (Plannter Electric)?

Ganz gleich, ob Sie eine komplette Elektroanlage, ein Ingenieurunternehmen, ein Systemintegrator oder ein Vertriebshändler im Ausland sind, Sie können auf folgende Weise mit uns zusammenarbeiten:

Anfrage senden: Geben Sie das gewünschte Modell (z. B. PL 219G), die Menge und spezielle Anforderungen an.

Angebot einholen: Unser Vertriebsteam stellt Ihnen innerhalb von 4 Stunden ein detailliertes Angebot, Produkthandbücher und Zertifizierungsdokumente zur Verfügung.

Bestellung bestätigen: Unterzeichnen Sie den Vertrag und zahlen Sie 30 % Vorauszahlung (unterstützen Sie T/T, L/C, Western Union).

Qualitätsprüfung und Versand: 100 % vollständige Prüfung, Bereitstellung eines Prüfberichts, Organisation des See- oder Lufttransports.

Kundendienst: Bereitstellung von Installationsanleitungen, technischer Schulung und langfristigen Wartungsdiensten.
