Wie Miniatur-Leistungsschalter aus Kunststoff eine sicherere Hausverkabelung unterstützen

Da elektrische Systeme für Privathaushalte immer komplexer werden,Miniatur-Leistungsschalter aus Kunststoffbleiben ein wichtiger Bestandteil des Stromkreisschutzes, helfen bei der Bewältigung von Überstromrisiken und unterstützen die organisierte Hausverkabelung.

Von Küchengeräten und Home-Office-Geräten bis hin zu Wärmepumpen und dem Laden von Elektrofahrzeugen nutzen moderne Haushalte Strom auf vielfältigere Weise als je zuvor. Diese Änderungen beeinflussen die Gestaltung von Wohnverteilern, die Trennung von Stromkreisen und die Planung des elektrischen Schutzes. Die Herausforderung besteht nicht nur darin, mehr Strom bereitzustellen, sondern auch sicherzustellen, dass die Verkabelung und Schutzvorrichtungen für die von ihnen versorgten Lasten geeignet sind.

Warum die Verkabelung in Privathaushalten einen besseren Stromkreisschutz benötigt

Elektrische Leitungen sind für die Übertragung eines bestimmten Strombereichs unter definierten Installationsbedingungen ausgelegt. Wenn der Strom den zulässigen Wert überschreitet, kann es zu einer Überhitzung der Leiter kommen, wodurch möglicherweise die Isolierung beschädigt wird und die Brandgefahr steigt.

Überlastungen können auftreten, wenn zu viele Geräte an einem Stromkreis betrieben werden oder wenn Geräte mehr Strom verbrauchen, als der Stromkreis tragen kann. Kurzschlüsse führen zu einem anderen, aber möglicherweise schwerwiegenderen Zustand, da ein großer Strom über einen unbeabsichtigten Pfad fließen kann.

Leistungsschalter tragen zur Bewältigung dieser Risiken bei, indem sie den Strom unterbrechen, wenn bestimmte Betriebsbedingungen überschritten werden. Im Gegensatz zu einer Sicherung kann ein rücksetzbarer Leistungsschalter im Allgemeinen wieder in Betrieb genommen werden, nachdem die Ursache einer Auslösung identifiziert und behoben wurde.

Dies bedeutet nicht, dass jeder elektrische Fehler allein durch einen Standard-Schutzschalter verhindert werden kann. Erdschlussschutz, Lichtbogenschutz, Überspannungsschutz und geeignete Erdung dienen unterschiedlichen Zwecken und können je nach Installation und örtlichen Elektrovorschriften auch erforderlich sein.

WieMiniatur-Leistungsschalter aus KunststoffPassen Sie moderne Häuser an

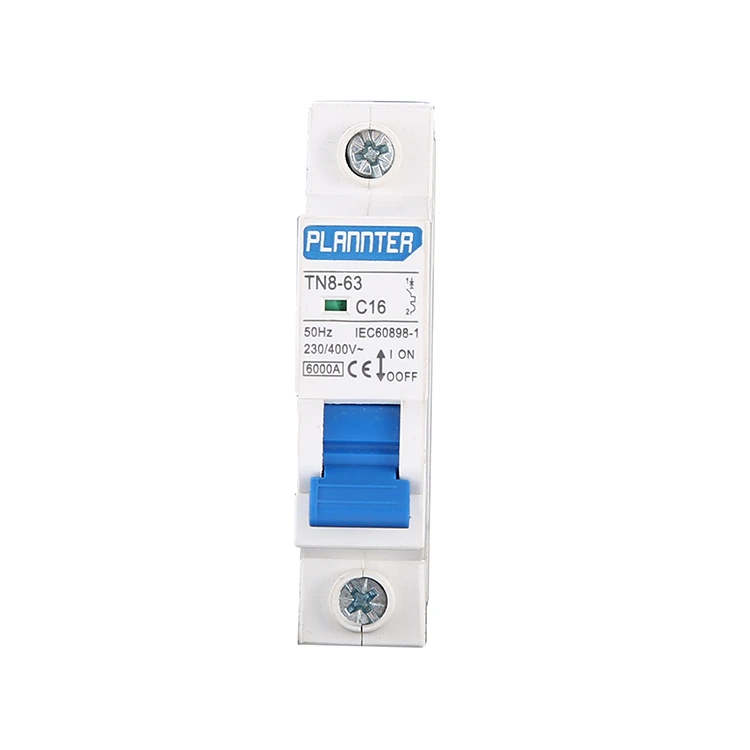

Miniatur-Leistungsschalter werden üblicherweise in Verteilertafeln eingebaut, um einzelne Abzweigstromkreise zu schützen. Das Kunststoffgehäuse sorgt für die elektrische Isolierung der internen Komponenten, während der Schaltmechanismus und die Kontakte die Stromkreisunterbrechungsfunktion übernehmen.

Das Gehäusematerial ist nur ein Teil des Sicherheitsdesigns. Seine thermischen Eigenschaften, Flammwidrigkeit, mechanische Festigkeit, Dimensionskonsistenz und Kompatibilität mit den internen Komponenten wirken sich alle auf die Produktleistung aus.

Die kompakte Bauweise hilft auch dabei, mehrere Schaltkreise auf begrenztem Schalttafelraum zu organisieren. Dies wird immer relevanter, da in Wohnanlagen zusätzliche Geräte, Überwachungsgeräte und Energiemanagementgeräte untergebracht sind.

Diese Merkmale sollten gemeinsam bewertet werden. Ein kompaktes Gehäuse allein sagt nicht aus, ob ein Leistungsschalter für einen bestimmten Stromkreis geeignet ist.

Was passiert, wenn ein Stromkreis überlastet wird?

Stellen Sie sich eine Küche vor, in der ein Wasserkocher, eine Mikrowelle, ein Toaster und andere Geräte gleichzeitig betrieben werden. Wenn ihr Gesamtbedarf die zulässige Kapazität des Stromkreises übersteigt, kann der Leistungsschalter auslösen.

Die Unterbrechung kann unangenehm sein, signalisiert aber auch, dass im Stromkreis ein abnormaler Betriebszustand aufgetreten ist. Die richtige Reaktion besteht darin, die Ursache zu ermitteln, anstatt das Gerät wiederholt zurückzusetzen.

Mehrere Probleme können zu wiederholten Auslösungen führen:

Ein Schutzschalter sollte niemals durch ein Modell mit höherer Stromstärke ersetzt werden, nur um Fehlauslösungen zu vermeiden. Der Austausch muss mit der Verkabelung, dem Schaltkreisdesign und den geltenden Schutzanforderungen kompatibel sein.

Der Zusammenhang zwischen Hauselektrifizierung und elektrischer Sicherheit

Die Elektrifizierung von Wohngebäuden verändert die Anforderungen an die bestehende elektrische Infrastruktur. Wärmepumpen, Ladegeräte für Elektrofahrzeuge, Induktionskochgeräte und Batteriespeicher können zu erheblichen Zusatzlasten führen.

Im Juni 2026 hob ABB Lastmanagement, Stromkreisschutz, modulare Installation und sich ändernde Anforderungen an die Elektrifizierung von Wohngebäuden als wichtige Überlegungen bei der Elektrokonstruktion hervor. Diese Entwicklungen zeigen, warum bei der Schaltungsplanung sowohl die aktuelle Nachfrage als auch mögliche zukünftige Ergänzungen berücksichtigt werden müssen.

Die Ausgabe 2026 des US National Electrical Code befasst sich auch mit den sich entwickelnden Anforderungen an Elektroinstallationen und Energiemanagementsystemen. Seine Bestimmungen sind für Anlagen relevant, die diesem Kodex unterliegen, obwohl die örtliche Umsetzung und die geltenden Anforderungen je nach Gerichtsbarkeit variieren.

Da die Nachfrage der Haushalte steigt, kann es sein, dass ein bestehender Verteiler vor dem Anschluss neuer Geräte einer professionellen Bewertung unterzogen werden muss. Das Hinzufügen weiterer Leistungsschalter erhöht nicht automatisch die Kapazität der Eingangsversorgung, der Sammelschienen oder der vorhandenen Verkabelung.

Warum Materialqualität im Hammerbau wichtig ist

Kunststoff wird häufig in Gehäusen elektrischer Geräte verwendet, da geeignete technische Polymere für Isolierung, Dimensionsstabilität und Hitzebeständigkeit sorgen können. Allerdings weisen nicht alle Kunststoffe die gleichen Leistungseigenschaften auf.

Bei der Materialauswahl müssen die Betriebstemperatur, die zu erwartende mechanische Beanspruchung, der Herstellungsprozess und die relevanten Produktnormen berücksichtigt werden. Das Gehäuse muss auch unter normalen Betriebsbedingungen seine beabsichtigten Eigenschaften beibehalten.

Ebenso wichtig ist die Fertigungskonsistenz. Variationen in den Formabmessungen können die Passung der Baugruppe beeinträchtigen, während Unstimmigkeiten in der internen Komponentenpositionierung die Funktion des Schaltmechanismus beeinflussen können.

Die Qualitätskontrolle geht daher über die Prüfung des äußeren Erscheinungsbildes hinaus. Zu den relevanten Prüfungen können Maßprüfungen, mechanischer Betrieb, elektrische Leistung, Temperaturanstiegstests und die Überprüfung anhand geltender Produktnormen gehören.

Das genaue Testprogramm hängt vom Produktdesign und den Standards ab, nach denen der Leistungsschalter bewertet wird.

Praktische Prüfungen bei der Auswahl des Stromkreisschutzes

Bei der Auswahl eines Leistungsschalters muss das Gerät an die elektrische Installation angepasst werden und nicht nur aufgrund der Größe oder des Aussehens.

Nennstrom und Leiterkapazität: Die gewählte Nennleistung muss die installierten Leiter unter den geltenden Auslegungsbedingungen schützen.

Nennspannung und -frequenz: Das Gerät muss für das elektrische System geeignet sein, in dem es betrieben wird.

Ausschaltvermögen: Die Nennfähigkeit zum Unterbrechen von Kurzschlussströmen muss den Anforderungen der Anlage entsprechen.

Polbelegung: Die Polzahl und die Schaltanordnung müssen zum Schaltungsaufbau passen. Ein einpoliges Gerät ist nicht automatisch für jede Versorgungskonfiguration geeignet.

Anwendbare Normen: Produktkennzeichnungen, Prüfdokumentation und Zertifizierung sollten anhand der Anforderungen des beabsichtigten Marktes überprüft werden.

Panel-Kompatibilität: Montageanordnungen, Klemmenverbindungen, Abstände und Gehäuseanforderungen müssen vor der Installation berücksichtigt werden.

Diese Prüfungen sind besonders wichtig bei der Modernisierung älterer Häuser. Vorhandene Verkabelungen, verfügbare Versorgungskapazitäten und der Zustand des Verteilers können die Möglichkeit einschränken, welche Verbesserungen sicher vorgenommen werden können.

Leistungsschalter sind Teil eines umfassenderen Sicherheitssystems

Ein wirksamer elektrischer Schutz hängt vom Zusammenwirken mehrerer Maßnahmen ab. Die richtige Kabeldimensionierung, sichere Anschlüsse, geeignete Schutzvorrichtungen, ordnungsgemäße Erdung und die Einhaltung der örtlichen Elektrovorschriften tragen alle zu einem sichereren Betrieb bei.

Ein Miniatur-Leistungsschalter kann schlechte Verkabelungspraktiken nicht ausgleichen oder jede andere Form des elektrischen Schutzes ersetzen. Auch ein ausgelöster Schutzschalter weist nicht immer darauf hin, dass das Gerät selbst defekt ist. Die zugrunde liegende Ursache muss untersucht werden, bevor der Stromkreis wieder in Betrieb genommen wird.

Für Hausbesitzer besteht der nützlichste Schritt darin, eine qualifizierte elektrische Inspektion zu veranlassen, wenn Stromkreise wiederholt auslösen, die Verkabelung Anzeichen von Schäden aufweist oder neue, stark beanspruchte Geräte geplant sind.

Ein Blick in die Zukunft: Sicherere Verkabelung beginnt mit Sounddesign

Da Wohngebäude immer mehr Elektrogeräte und Energietechnologien umfassen, bleiben die Grundlagen des Stromkreisschutzes unverändert: Elektrische Lasten müssen ordnungsgemäß bewertet werden, Leiter müssen angemessen geschützt werden und Schutzausrüstung muss für die Installation geeignet sein.

Miniatur-Leistungsschalter aus Kunststofferfüllen weiterhin eine wichtige Funktion in vielen Niederspannungsverteilungssystemen und kombinieren kompakte Bauweise mit Überstromschutz. Ihre Wirksamkeit hängt vom geeigneten Produktdesign, konsistenten Fertigungskontrollen, der richtigen Auswahl und der richtigen Installation ab.

Für Zhejiang Pugao Electric Power Co., Ltd. (Pugao), zu dessen Niederspannungsproduktpalette Stromkreisschutz- und Stromverteilungsgeräte gehören, sind diese Grundsätze Teil des umfassenderen technischen Kontexts rund um die elektrische Sicherheit in Wohngebieten. Da sich die Anforderungen an die Hausverkabelung weiterentwickeln, bleibt die sichere Koordination aller Komponenten innerhalb des elektrischen Systems die wichtigste Überlegung.
