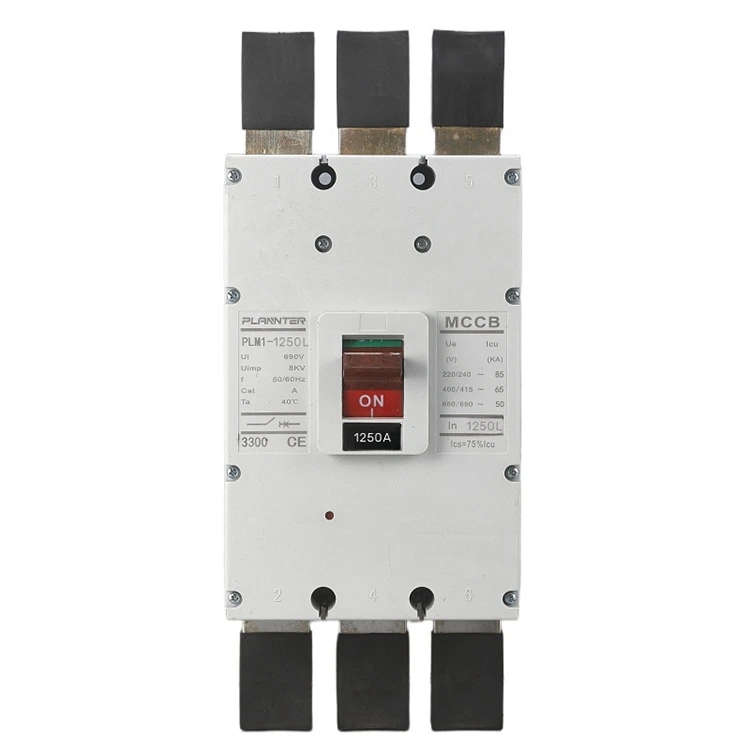

AC 690V-Leistungsschalter mit geformtem Gehäuse

Was ist ein AC 690V-Leistungsschalter mit geformtem Gehäuse?

EinAC 690V-Leistungsschalter mit geformtem Gehäuseist ein Hochspannungsschutzgerät zum Schutz elektrischer Schaltkreise vor Überlastungen, Kurzschlüssen und Fehlern. Im Gegensatz zu herkömmlichen 400-V-Leistungsschaltern ist dieses Gerät für höhere Spannungspegel ausgelegt und eignet sich daher ideal zur Reduzierung der Kabelgrößen und zur Verbesserung der Energieeffizienz in Schwerindustrie- und Großgewerbeanwendungen.

Produktspezifikation

Hauptmerkmale und technische Spezifikationen

Spannung und Kapazität

• Nennspannung:690 V Wechselstrom (50/60 Hz).
• Kurzzeitstromfestigkeit (Icw):Die Nennspannung beträgt 85 kA/1 s bis 100 kA/1 s und stellt sicher, dass das Gerät auch bei Kurzschlussspitzen intakt bleibt.
• Betriebsunterbrechungskapazität (Ics):75 % bis 100 % von Icu, sodass der Leistungsschalter nach Behebung eines Fehlers ohne Wartung wieder in Betrieb gehen kann.

Aktuelle Bewertungen

Erhältlich in verschiedenen Baugrößen, auch als Hochstrommodelle bis1250A, geeignet für Hauptverteiler.

Reiseeinheiten

Ausgestattet mit intelligenten Auslösern mit abgestuftem Schutz:

• Langzeitverzögerung:Zum Überlastschutz (zeitabhängige Auslösung).
• Kurzzeitverzögerung:Zur punktuellen Koordinierung bei Teilkurzschlüssen.
• Momentanbetrieb:Für kritische Kurzschlussunterbrechung (15–30 ms Gesamtausschaltzeit).

Standards

Vollständig konform mit IEC 60947-2 und GB-Standards, um globale Kompatibilität und Sicherheit zu gewährleisten.

Hauptvorteile

Warum sollten Sie sich für unser entscheiden?AC 690V-Leistungsschalter mit geformtem Gehäuse?

• Überlegene Stabilität:Die hohe Icw-Bewertung garantiert dynamische und thermische Stabilität gegen plötzliche Kurzschlüsse.
• Ununterbrochene Stromversorgung:Die hohe ICS-Fähigkeit bedeutet, dass der Leistungsschalter maximale Fehler bewältigen und weiterarbeiten kann, wodurch Ausfallzeiten minimiert werden.
• Selektiver Schutz:Präzise Auslöseeinstellungen stellen sicher, dass nur der fehlerhafte Stromkreis isoliert wird und die Hauptleitung weiterhin unter Spannung steht.

Anwendungen

Unsere Leistungsschalter sind für die zentrale Stromverteilung in anspruchsvollen Umgebungen unverzichtbar:

• Schwerindustrie:Chemiefabriken, Stahlwerke und Automobilfabriken.
• Kritische Infrastruktur:Zentrale Energieräume in großen Krankenhäusern und Flughafenterminals.
• Große Gebäude:Schutz sensibler Technikräume und Energieverteilung auf ganze Gebäudeflügel.

Warum sollten Sie sich für Pugao Electric entscheiden?

Als ProfiHerstellerInChinaWir glauben, dass fortschrittliche Ausrüstung die Grundlage für Qualität ist.

• Intelligente Fertigung:Wir nutzen automatisierte Wickelmaschinen und computergesteuerte Präzisionsspritzgussanlagen.
• Gleichbleibende Qualität:Schlüsselschrauben werden mit kalibrierten Werkzeugen angezogen und jede Einheit wird auf Hub, Kontaktdruck und Volllastbetrieb getestet.
• Schnelle Lieferung:Unsere effizienten Produktionslinien ermöglichen es uns, Bestellungen schnell auszuliefern, ohne Kompromisse bei der Leistung einzugehen.

FAQ

Wie hoch ist das Ausschaltvermögen eines 690-V-Wechselstrom-MCCB?

Unsere Einheiten verfügen typischerweise über ein maximales Ausschaltvermögen (Icu) von bis zu 100 kA und ein Betriebsausschaltvermögen (Ics) von 75–100 % von Icu.

Welche aktuellen Nennwerte sind für 690-V-MCCBs verfügbar?

Wir bieten ein breites Leistungsspektrum an, typischerweise von 100 A bis 1250 A oder 1600 A, abhängig von der Rahmengröße.

Was sind die häufigsten Reisearten?

Zu den gängigen Typen gehören thermisch-magnetische (TM) für den allgemeinen Gebrauch und elektronische (Mikroprozessor-basierte) für präzisen Schutz und Kommunikation.

Sind 690-V-Leistungsschalter für Gleichstrom geeignet?

Im Allgemeinen nein. AC-Leistungsschalter sind zum Löschen von Lichtbögen auf den Nulldurchgang des Stroms angewiesen. Gleichstromsysteme erfordern spezielle Gleichstrom-Leistungsschalter, es sei denn, der Wechselstrom-Leistungsschalter ist ausdrücklich für die Verwendung mit Gleichstrom herabgestuft und zertifiziert.

Wo werden 690-V-MCCBs verwendet?

Sie werden in der Schwerindustrieverteilung, bei erneuerbaren Energien (Solar/Wind) und in großen kommerziellen Anlagen eingesetzt, um die Kabelkosten zu senken und die Effizienz zu verbessern.

Was ist der Unterschied zwischen einem 400-V- und einem 690-V-MCCB?

Ein 690-V-MCCB verfügt über eine höhere Isolationsfestigkeit und Lichtbogenlöschfähigkeit, um die höhere Spannungsbelastung sicher zu bewältigen.

Was bedeutet 3-polig und 4-polig?

3-polige Leistungsschalter schützen drei Phasen (L1, L2, L3). 4-polige Leistungsschalter schützen drei Phasen plus den Neutralleiter (N).
