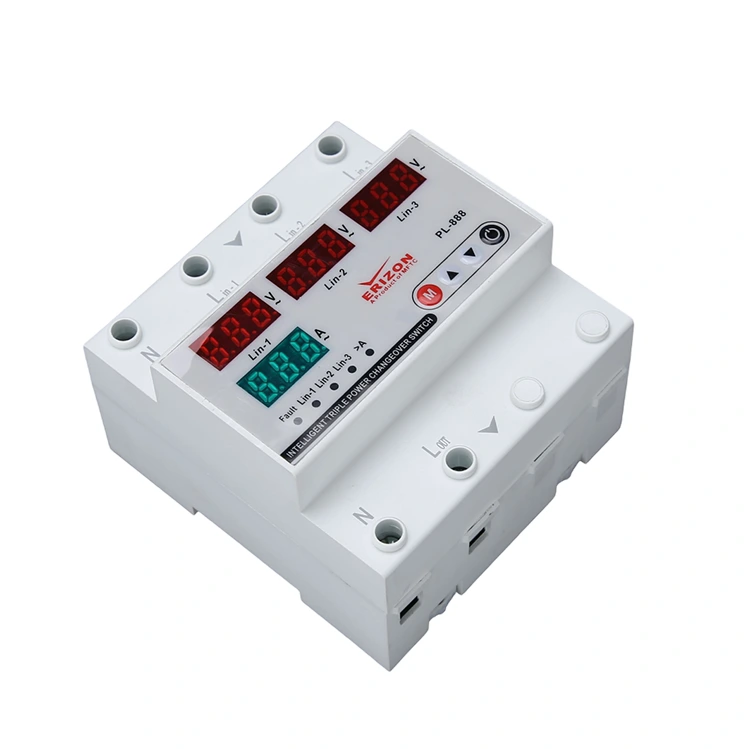

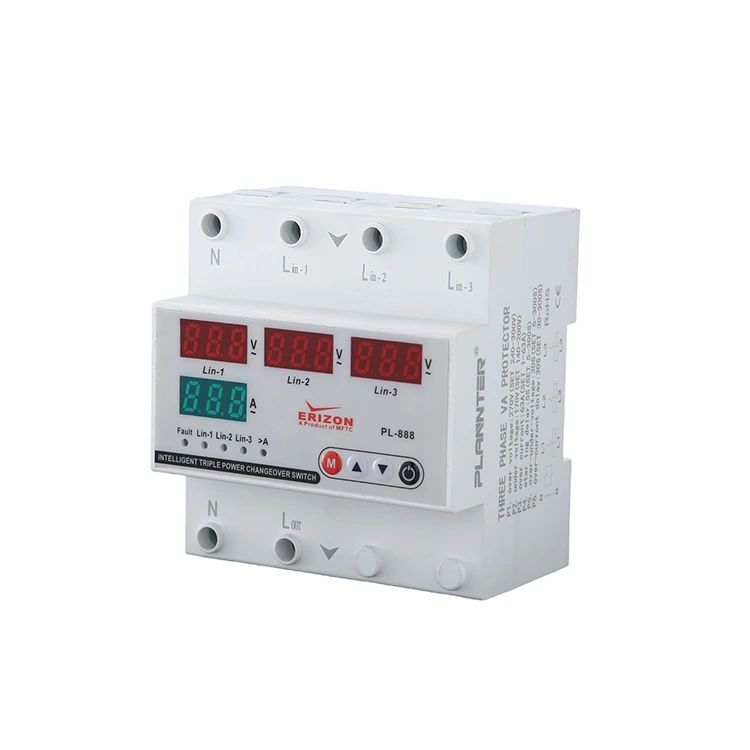

3-Phasen-Spannungsschutz mit vier Anzeigen

Dieser 3-Phasen-Spannungsschutz mit vier Anzeigen verfügt über Überspannung, Unterspannung und Überstrom. Durch den Einsatz eines speziellen Messchips wird sichergestellt, dass der Messfehler elektrischer Parameter wie Leistung und Energieverbrauch innerhalb von ±1 % liegt. Es ist mit einem Dual-Screen-LCD-Display zur Echtzeitüberwachung von Strom- und Spannungswerten ausgestattet. Darüber hinaus können der Überspannungs-/Unterspannungsschwellenwert, der Überstromwert und die Aktionsverzögerungszeit angepasst werden, um den Anwendungsanforderungen verschiedener Szenarien gerecht zu werden.

Vorteile

1. Schützen Sie elektrische Geräte und verlängern Sie die Lebensdauer von Elektrogeräten: moderne Haushaltsgeräte wie Kühlschränke, Klimaanlagen, Fernseher, Computer usw. Überspannung, die die Platine, den Motor oder andere Kernkomponenten des Geräts verbrennen oder sogar einen Brand verursachen kann. Überspannung: kann die Platine, den Motor oder andere Kernkomponenten des Geräts verbrennen. Beispielsweise neigen Computer-Stromversorgungsmodule oder Klimaanlagenkompressoren dazu, bei Überspannung zu überhitzen und sogar Brände zu verursachen. Unterspannung: Dies kann dazu führen, dass das Gerät nicht normal startet oder unregelmäßig läuft. Durch die Installation eines 3-Phasen-Vier-Display-Spannungsschutzes können Sie die Stromversorgung im Falle einer abnormalen Spannung schnell unterbrechen und so Schäden an großen Geräten, Servern usw. verhindern.

2. Erhöhen Sie die Stromsicherheit und verhindern Sie Sicherheitsunfälle: Eine abnormale Spannung beschädigt nicht nur Elektrogeräte, sondern kann auch Sicherheitsunfälle verursachen. Beispielsweise kann eine übermäßige Spannung dazu führen, dass sich die Kabelisolierung verschlechtert, was die Gefahr eines Kurzschlusses oder eines Brandes erhöht. Unterspannung führt zu einer Überhitzung des Motors, was zu einer Überlastung der Leitung oder einem Strombrand führen kann.

3. Kostengünstig, kostengünstig: Der 3-Phasen-Spannungsschutz mit vier Displays ist erschwinglich, einfach zu installieren und weist geringe Wartungskosten auf. Wenn Sie dieses Gerät nicht installieren, kann es zu einer abnormalen Spannung kommen, die durch elektrische Reparatur- oder Ersatzkosten verursacht wird. Darüber hinaus verfügt dieser Protektor über eine automatische Wiederherstellungsfunktion, die den manuellen Betrieb des Benutzers reduziert und sicherer und bequemer ist.

Sorgen Sie mit dem für die Langlebigkeit Ihrer industriellen und gewerblichen Elektrosysteme3-Phasen-Spannungsschutz mit vier Anzeigen. Dieses für robuste Drehstromnetze konzipierte Gerät kombiniert präzise Messung mit schnellem Schutz. Durch die Verwendung eines speziellen Messchips garantiert es eine hohe Genauigkeit bei der Überwachung von Leistung und Energie und ist damit eine entscheidende Komponente zur Vermeidung von Schäden an teuren Maschinen und Infrastruktur.

Wichtige Funktionen und Features

Was macht ein 3-Phasen-Spannungsschutz mit vier Displays?

Im Wesentlichen fungiert es als „Wächter“ für Ihren Stromverteilerkasten. Es überwacht kontinuierlich die Stromversorgung und unterbricht automatisch den Strom, wenn unsichere Bedingungen erkannt werden. Dies verhindert kostspielige Reparaturen und erhöht die Sicherheit, indem die mit Spannungsinstabilität verbundenen Risiken gemindert werden.

Was bedeutet „Vier-Display“?

Das Gerät ist mit einer LCD-Schnittstelle mit zwei Bildschirmen ausgestattet, die eine Echtzeitanzeige kritischer elektrischer Parameter ermöglicht. Die „Vier-Anzeige“ bezieht sich typischerweise auf die gleichzeitige Überwachung von:

• Spannung (V):Echtzeitüberwachung der Netzspannung.
• Strom (A):Überwachung des Stromflusses zur Vermeidung von Überlastungen.
• Leistung/Energie:Verfolgung des Verbrauchs mit hoher Präzision (±1 % Fehlermarge).
• Statusanzeigen:Visuelle Bestätigung der Schutzzustände (Ein/Aus/Fehler).

Was sind die wichtigsten Schutzparameter?

Der3-Phasen-Spannungsschutz mit vier Anzeigenbietet umfassenden Schutz vor den drei häufigsten elektrischen Gefahren:

• Überspannungsschutz:Verhindert das Durchbrennen von Leiterplatten, Motoren und Kernkomponenten (z. B. in AC-Kompressoren oder Servern) durch Spannungsspitzen.
• Unterspannungsschutz:Verhindert, dass Motoren aufgrund von Unterspannung überhitzen und durchbrennen, was zu unregelmäßigem Lauf oder Startfehlern führen kann.
• Überstromschutz:Schützt vor Leitungsüberlastungen, die zu einer Verschlechterung der Isolierung und elektrischen Bränden führen können.

Installation und Betrieb

Wie wird es installiert?

Dieser Schutz ist als Standardkomponente für private und industrielle Stromverteilerkästen konzipiert. Es ist kompakt, einfach zu installieren und erfordert nur minimale Wartung. Nach der Installation funktioniert es automatisch, sodass kein manueller Eingriff erforderlich ist.

Was bedeutet 4P?

„4P“ steht für4-polig. In einem Dreiphasensystem bedeutet dies, dass der Schalter alle drei Phasen (L1, L2, L3) sowie den Neutralleiter (N) verbindet und schützt. Dadurch ist eine vollständige Isolierung und Schutz des gesamten Drehstromkreises gewährleistet.

Ist es verstellbar?

Ja, Flexibilität ist ein Schlüsselmerkmal des3-Phasen-Spannungsschutz mit vier Anzeigen. Benutzer können die Einstellungen an spezifische Anwendungsanforderungen anpassen, darunter:

• Schwellenwertanpassung:Legen Sie spezifische Überspannungs- und Unterspannungsgrenzwerte fest.
• Überstromwert:Definieren Sie die Stromgrenze für die Auslösung.
• Aktionsverzögerungszeit:Konfigurieren Sie die Verzögerung, bevor das Gerät auslöst oder zurücksetzt, um störende Auslösungen aufgrund vorübergehender Schwankungen zu vermeiden.

Warum diesen Schutz installieren?

• Verlängern Sie die Lebensdauer des Geräts:Schützt Kühlschränke, Computer und Industriemotoren vor Spannungsbelastung.
• Brandschutz:Reduziert das Risiko elektrischer Brände, die durch einen Fehler in der Drahtisolierung aufgrund von Überspannung oder Überstrom verursacht werden.
• Kostengünstig:Die geringen Kosten der3-Phasen-Spannungsschutz mit vier Anzeigenist im Vergleich zu den hohen Kosten für die Reparatur oder den Austausch beschädigter elektrischer Geräte vernachlässigbar.

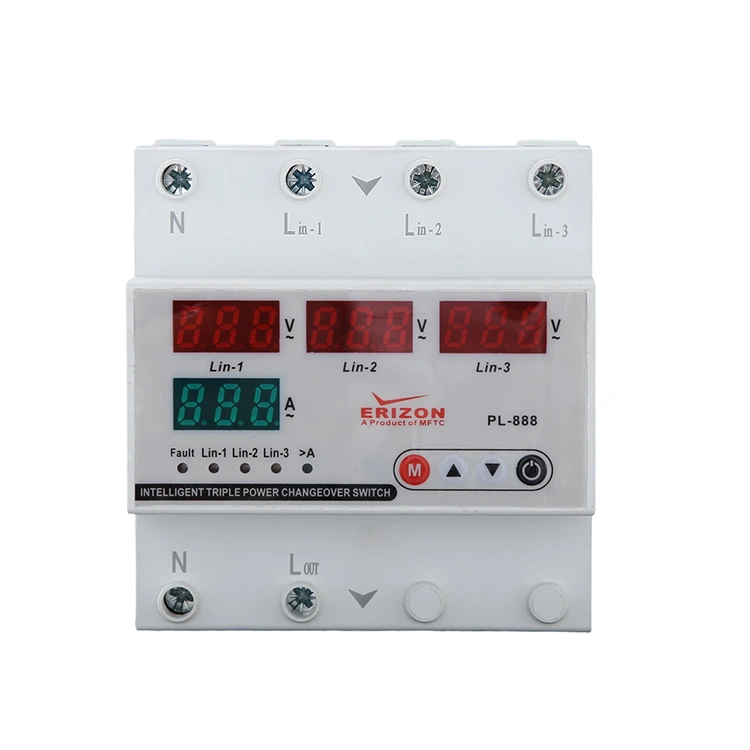

Display und Tasten

1 - SET-Taste: Diese Taste dient zum Speichern nach dem Einstellen/Ändern von Überstromwerten, Hoch-/Niederspannungs-Einstellungswerten und Fehlern

Wartezeit.

2 - UP-Taste: Erhöhen Sie den erforderlichen Wert.

3 - Abwärtstaste: Reduzieren Sie den erforderlichen Wert.

4 - Manuelle Ein-/Aus-Taste

wird verwendet, um das Ein-/Ausschalten des Ausgangs des Geräts zu steuern. Wenn der Ausgang ausgeschaltet ist, wird auf dem Bildschirm das Wort „OFF“ angezeigt und das Gerät wird in diesem Zustand nicht automatisch wieder aufgenommen. Wenn das Gerät nicht fehlerhaft ist, drücken Sie diese Taste erneut, um das Gerät neu zu starten und den normalen Betrieb fortzusetzen.

5 – AKTUELLE ANZEIGE

HAUPTANZEIGEBEREICH: Im Normalbetrieb wird hier die Eingangsspannung in Echtzeit angezeigt. Der Bildschirm bleibt beleuchtet, wenn sich das Gerät in einem fehlerfreien Zustand befindet; Im Falle eines Fehlers mit anormaler Spannung (zu hoch oder zu niedrig) blinkt die Anzeige als Alarm. Während der Parametereinstellung zeigt das Display synchron die eingestellten Werte relevanter Programmierelemente an (einschließlich Überstromschutzwert, Hoch- und Niederspannungsschwellen, Fehlerverzögerung und Reset-Verzögerung und andere Parameter).

6 - Spannungsanzeige

Doppelte Anzeigegruppe: Während des normalen Betriebs des Geräts wird hier der aktuelle Stromwert angezeigt und der Bildschirm ist im fehlerfreien Zustand immer beleuchtet; Bei Störungen (z. B. Überstrom) blinkt die Anzeige als Alarm. Bei der Parametrierung werden hier die Werte der entsprechenden programmierten Punkte angezeigt.

7 – Beschreibung der Anzeige

A>: Diese Anzeige leuchtet auf, wenn ein Überstromfehler auftritt.

V>: Diese Anzeige leuchtet, wenn ein Überspannungsfehler auftritt.

V<: Diese Anzeige leuchtet auf, wenn ein Unterspannungsfehler auftritt.

Out: Diese Anzeige leuchtet, wenn das Gerät mit der Ausgabe beginnt.

Schaltplan

Die Neutral- und Phasenleiter des Netzes müssen an die Klemmen „N“ und „L“ auf der „Eingangs“-Seite des Geräts angeschlossen werden.

Die Neutral- und Phasenleiter von Geräten, die einen Überspannungs- und Unterspannungsschutz erfordern, sollten von den Klemmen „N“ und „L“ auf der „Ausgangsseite“ des Geräts abgezogen werden.

Abmessungen
