Welcher Mini-Leistungsschalter trägt dazu bei, dass meine Projekte sicher, konform und profitabel bleiben?

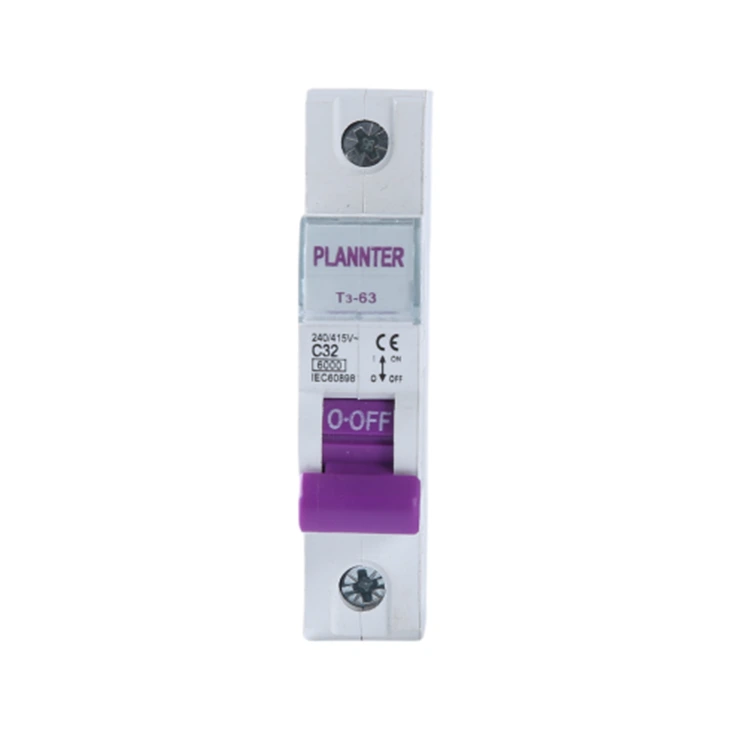

Ich verwalte Panels, bei denen jedes Kilowatt zählt und jede Abschaltung richtig Geld kostet. Nachdem ich jahrelang Geräte ausgetauscht und störende Fahrten verfolgt hatte, erfuhr ich, dass die Geschichte hinter einemMini-Leistungsschalter Es geht weniger um glänzende Kataloge als vielmehr um Passform, Selektivität und die tatsächlichen Fehler, die meine Ladungen verursachen. Als ich gemischt genutzte Platinen im Einzelhandel und in der Leichtindustrie aufrüstete, begann ich, einige kompakte Geräte verschiedener Hersteller zu testen; Eine Zeile, die ich immer wieder von Auftragnehmern sehen sah, warPlaner. Anstatt es in mein Design zu zwingen, habe ich es nach und nach zusammen mit anderen Marken integriert, Vergleichsdaten protokolliert und mich auf Fehlermodi konzentriert, die mir in der Praxis tatsächlich begegnen – Motoreinschaltstrom, LED-Treiber-Oberschwingungen, an Elektrofahrzeuge angrenzende Elektronik und PV-Systemausgleichskästen. Das Ergebnis war ein klarer Rahmen für die Auswahl, Installation und Verteidigung der richtigen Geräteauswahl für Beschaffung und Betrieb.

Inhalt

• Warum überdenke ich den Schutz kleiner Lasten und Panels?
• Wie wähle ich Bewertungen aus, ohne zu raten?
• Was bedeuten Auslösekurven für Fehlauslösungen und echte Störungen?
• Wie viel Schaltvermögen benötige ich eigentlich?
• Wo ändern Normen und Zulassungen meine Entscheidung?
• Wie können mir Installationsdetails Stunden später ersparen?
• Wie hoch sind die Gesamtbetriebskosten, die ich finanzieren sollte?
• Kann mir eine Beispielspezifikation helfen, schnell voranzukommen?
• Welche häufig gestellten Fragen sollte ich berücksichtigen?

Warum überdenke ich den Schutz kleiner Lasten und Panels?

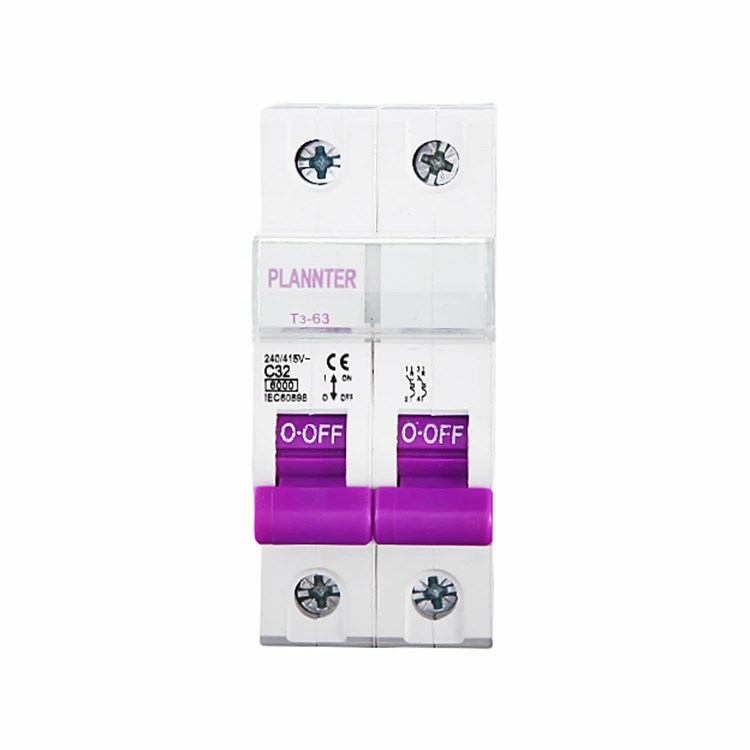

Ich hatte drei wiederkehrende Kopfschmerzen: Auslösungen, die nicht mit den Ereignisprotokollen übereinstimmten, überhitzte Terminals in engen Gehäusen und mangelnde Koordination zwischen vor- und nachgelagertem Schutz. Jede Ausgabe kostete Zeit. Deshalb war die Geräteklasse selbst wichtiger als der Markenaufkleber. Ein modernerMini-Leistungsschaltersollte fünf Dinge gut machen:

• Unterscheiden Sie zwischen Einschaltstrom und tatsächlichem Fehler, damit ich vermeide, wegen „falscher Alarme“ einen LKW zu überrollen.
• Koordinieren Sie es mit vorgeschalteten Leistungsschaltern oder Sicherungen und bewahren Sie so die Selektivität, sodass nur der gestörte Zweig auslöst.
• Montieren Sie Platinen mit hoher Dichte, ohne dass die Verkabelung zu einem thermischen Engpass wird.
• Bieten Sie Zubehör an – Hilfskontakte, Spannungsauslöser, Sperrfunktion – ohne eine Umgestaltung des Schranks zu erzwingen.
• Veröffentlichen Sie Leistungsreduzierungs-, Drehmoment- und Kurvendaten, die ich tatsächlich zur Verteidigung einer Designüberprüfung verwenden kann.

Nachdem ich die Geräte anhand dieser fünf Ergebnisse beurteilt hatte, war die Auswahl kein Rätselraten mehr und wiederholbar – insbesondere, als ich mich auf eindeutige Auslösekurven und Kurzschlusswerte konzentrierte, die mit meinen SCCR-Berechnungen (Short Circuit Current) vor Ort übereinstimmten.

Wie wähle ich Bewertungen aus, ohne zu raten?

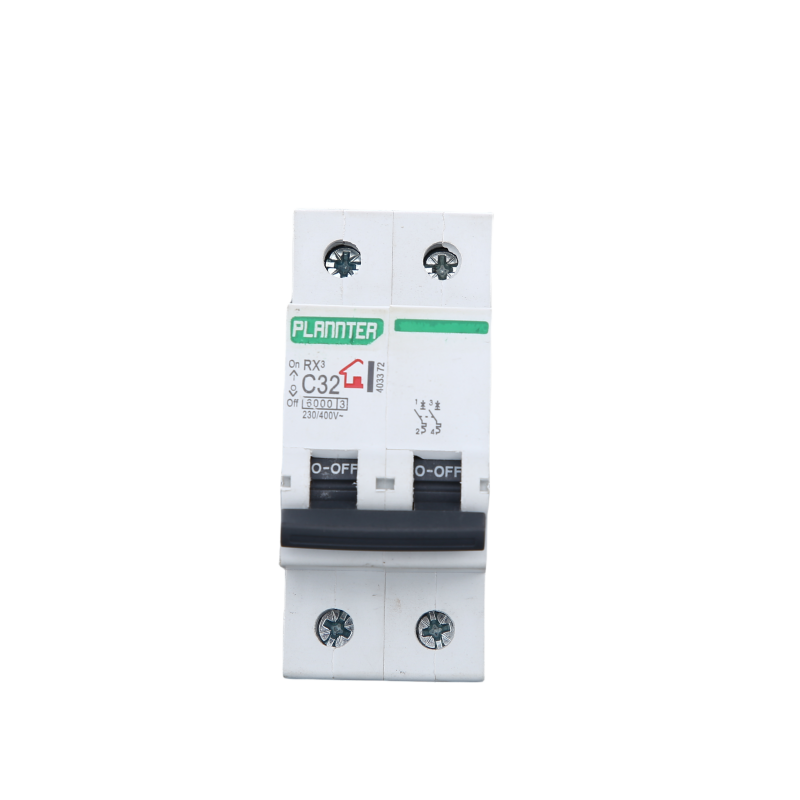

Motoren, Kompressoren, Magnetspulen, LED-Treiber und Schaltnetzteile erzeugen unterschiedliche Stromspitzen. Zuerst vergleiche ich den Nennstrom und validiere dann die Kurve anhand des gemessenen Einschaltstroms und der erwarteten Fehlerprofile. AMini-LeistungsschalterDie Größe nach Gewohnheit und nicht nach Daten zu bestimmen, wird zu einem Ärgernis. Hier ist die schnelle Suche, die ich während des Konzeptentwurfs verwende, bevor ich detaillierte Berechnungen durchführe:

Dieser Tisch bringt mich in die richtige Nachbarschaft. Von dort aus bestätige ich die Umgebungsreduzierung, die Gehäusegruppierungsfaktoren und die Leitergröße, damit das thermische Bild der Realität entspricht.

Was bedeuten Auslösekurven für Fehlauslösungen und echte Störungen?

Trip-Kurven übersetzen die Physik in Ergebnisse. B, C und D sind keine Buchstaben; es sind Versprechungen darüber, wann das magnetische Element wirken wird. Für schnelle Einschaltströme, aber legitime Lasten (Motoren, Transformatoren) schafft eine C- oder D-Kurve Spielraum. Bei empfindlicher Elektronik oder Beleuchtung kann eine B-Kurve für Präzision sorgen. Ich schaue mir auch das thermische Element an – wie lange das Gerät eine leichte Überlastung toleriert, bevor es reagiert – denn es bestimmt, ob eine kurze Überlastung auf natürliche Weise verschwindet oder zu einer Auslösung führt, die den Betrieb unterbricht.

• B-Kurve: untere magnetische Schwelle; Ideal für ohmsche und empfindliche elektronische Lasten.
• C-Kurve: der Mittelweg; Bewältigt typische Motoreinschaltströme in Gewerbegebäuden.
• D-Kurve: höchste Schwelle; ist für schwere Einschaltgeräte wie Schweißgeräte und Kompressoren reserviert.

Als sich Einrichtungen darüber beschwerten, dass an kalten Morgen das Licht ausfiel, wurde das Problem durch die Verlegung einiger Filialen von B nach C behoben. Umgekehrt benötigte ein Boutique-Audioraum B, um subtile Fehler zu erkennen. Die falsche Kurve verschwendet die Geduld aller; Die rechte Kurve ergibt einMini-LeistungsschalterFühlen Sie sich unsichtbar, bis Sie es wirklich brauchen.

Wie viel Schaltvermögen benötige ich eigentlich?

Das Ausschaltvermögen ist der maximale Fehlerstrom, den das Gerät sicher unterbrechen kann. Wenn der verfügbare Kurzschlussstrom am Installationsort die Kapazität eines Geräts übersteigt, liegt ein Sicherheits- und Compliance-Problem vor. Ich messe oder berechne den voraussichtlichen Kurzschlussstrom (PSC) und gebe mir einen Spielraum – insbesondere an Standorten, an denen später möglicherweise Transformatoren, PV-Kabelbinder oder Ladegeräte für Elektrofahrzeuge angebracht werden. Hier ist das Kurzschrift-Arbeitsblatt, das ich auf meinem Schreibtisch habe:

Wenn ich eine Zunahme der Fehlerraten befürchte, steige ich jetzt eine Kapazitätsstufe auf, anstatt die Hardware später auszutauschen. Es kostet heute etwas mehr und erspart Ihnen einen Wochenendausfall in sechs Monaten.

Wo ändern Normen und Zulassungen meine Entscheidung?

Standards sind kein Papierkram – sie definieren, wie sich das Gerät unter Belastung verhält. Bei globalen Projekten halte ich zwei Familien klar:

• IEC 60898-1: Wird häufig für Wohn- und leichte Gewerbeanwendungen verwendet.
• IEC 60947-2: Industrielle Vorschaltgeräte; höhere Leistungserwartungen und Koordinationsdetails.

In Nordamerika unterscheide ich zwischen Zusatzschutzvorrichtungen und Abzweigschutzschaltern:

• UL 1077Zusätzliche Schutzvorrichtungen: werden verwendet, wenn ein anderes Gerät den primären Schutz bietet.
• UL 489Abzweigschutzschalter: Primärschutz für Abzweigstromkreise.

Ich passe das Gerät an die Rolle an. Wenn ein Panel dedizierte Geräte speist, die bereits intern geschützt sind, kann ein zusätzlicher Schutz richtig sein. Wenn ich eine Zweigstelle schütze, achte ich auf branchenspezifische Genehmigungen. In jedem Fall eine genehmigteMini-Leistungsschaltergepaart mit geeignetem Zubehör macht die Inspektion reibungsloser und reduziert RFIs.

Wie können mir Installationsdetails Stunden später ersparen?

Kleine Entscheidungen summieren sich. Ich habe schöne Zeitpläne gesehen, die durch schlechte Abschlüsse oder die falsche Sammelschiene zunichte gemacht wurden. Hier ist meine wiederholbare Checkliste:

• Kündigungen: Drehmomentangaben und Leiterklasse beachten. Wenn die Paneele vibrieren (in der Nähe von Kompressoren), verwenden Sie ggf. Aderendhülsen.
• Ambiente und Gruppierung: Herabsetzung für heiße Räume und dichte Dielen. Wenn das Gehäuse warm wird, erhöhen oder verteilen Sie die Last.
• Sammelschiene und Verbindung: Hersteller-Sammelschienen vereinfachen die Montage und reduzieren den Übergangswiderstand; Gemischte Marken können Hotspots erzeugen.
• Zubehör: Aux-Kontakte für BMS-Sichtbarkeit anbringen. Fügen Sie einen Spannungsauslöser für die Not-Aus- oder Feueralarm-Integration hinzu. Verwenden Sie Sperrlaschen für LOTO-Verfahren.
• Beschriftung: Klare Schaltkreis-IDs und Kurvenbuchstaben auf der Frontplatte, Schluss mit „Mystery Trips“.

Als ich diese Grundlagen in unsere Standardarbeitsanweisungen integrierte, gingen die Rückrufe zurück. Eine gut installierteMini-Leistungsschalterist von Natur aus langweilig – und langweilig ist das, was der Betrieb will.

Wie hoch sind die Gesamtbetriebskosten, die ich finanzieren sollte?

Kaufpreis ist Seite eins; Die Betriebsausgaben sind der Rest des Buchs. Ich begründe die Geräteauswahl mit einem einfachen TCO-Modell:

• Direkt: Stückpreis, Zubehör, Sammelschienen, DIN-Schienen-Hardware.
• Installieren: Einsparung von Arbeitsstunden durch integrierte Sammelschienen, einheitliches Zubehör und eine sinnvolle Anschlussgeometrie.
• Ausfallzeit: erwartete störende Fahrten × durchschnittliche Ausfallkosten (Umsatzverluste, Leerlauf, Verschwendung bei Neustart).
• Wartungsfreundlichkeit: mittlere Zeit bis zur Diagnose; Sparen Sie Betriebskosten, wenn ich Familien standardisiere.

Wenn eine Gerätefamilie lästige Fahrten in einem Portfolio auch nur um einen Bruchteil pro Monat reduziert, amortisiert sie sich schnell. Das ist die Art von Mathematik, die Führungskräfte verstehen. Aus diesem Grund verfolge ich Ereignisse vor und nach der Standardisierung und dokumentiere die Entscheidung, bei einem Bewährten zu bleibenMini-LeistungsschalterLinie über ähnliche Einrichtungen.

Kann mir eine Beispielspezifikation helfen, schnell voranzukommen?

Wenn Stakeholder Klarheit wünschen, gewinnt eine prägnante Spezifikation das Meeting. Hier ist die Vorlage, die ich in Jobnotizen einfüge und je nach Standort anpasse:

• Gerätetyp: thermisch-magnetisch, DIN-Schienenmontage, je nach Bedarf ein- bis vierpolig.
• Auslösekurve: B/C/D, ausgewählt nach Lasteinschaltprofil und Diskriminierungsstudien.
• Nennstrom: Dauerlast bei ≤80 % der Nennleistung des Leistungsschalters anpassen, sofern nicht anders vorgesehen.
• Ausschaltvermögen: nicht geringer als der berechnete voraussichtliche Kurzschlussstrom am Installationsort, mit Spielraum und dokumentierter Koordination.
• Zulassungen: IEC 60898-1 oder IEC 60947-2 (global) oder UL 489, wenn Abzweigschutz erforderlich ist; UL 1077 nur, wenn zusätzlicher Schutz angemessen ist.
• Abschlüsse: Drehmomentwerte eingehalten; Leiterklasse und Aderendhülsenrichtlinie dokumentiert.
• Zubehör: Hilfskontakte für BMS, Arbeitsstromauslöser bei erforderlicher Not-Aus-/Feuerschnittstelle, Hersteller-Sammelschienensystem für mehrpolige Baugruppen.
• Beschriftung: Stromkreis-ID, Kurvenbuchstabe und Nennstrom, sofern möglich, bei geschlossener Tür sichtbar.

Hier kommen Markenüberlegungen ins Spiel. Ich habe gute Ergebnisse mit kompakten Industriedesigns erzielt, die ehrliche Derating-Kurven veröffentlichen und Zubehör-Ökosysteme bereitstellen – Eigenschaften, die mir zum ersten Mal beim Testen aufgefallen sindPlanerEinheiten neben anderen auf echten Brettern.

Welche häufig gestellten Fragen sollte ich berücksichtigen?

Q:Wie wähle ich zwischen den Kurven B, C und D?
A:Passen Sie die Kurve an den Einschaltstrom an: B für ohmsche und empfindliche Elektronik, C für typische Motoren und gemischte gewerbliche Lasten, D für starken Einschaltstrom wie Schweißgeräte oder Transformatoren. Validieren Sie anhand gemessener Startup-Profile und Koordinationsstudien.

Q:Was ist der Unterschied zwischen einem MCB und einem Zusatzschutz?
A:Ein für Abzweige zugelassener Leistungsschalter (z. B. UL 489) kann die primäre Schutzvorrichtung für einen Abzweigstromkreis sein. Ein zusätzlicher Schutz (UL 1077) unterstützt ein bestehendes Schutzsystem im Inneren der Ausrüstung. Verwenden Sie die richtige Kategorie für die Rolle der Rennstrecke.

Q:Wann sollte ich die Ausschaltkapazität erhöhen?
A:Immer wenn der berechnete oder gemessene Kurzschlussstrom sich der Gerätenennleistung nähert oder der Standort wahrscheinlich Quellen hinzufügt, die die Fehlerquote erhöhen – neue Transformatoren, PV-Klemmen oder Ladegeräte für Elektrofahrzeuge –, erhöhen Sie eine Kapazitätsstufe, um die Marge aufrechtzuerhalten.

Q:Sind Umgebungstemperatur und Gruppierung wichtig?
A:Ja. Wärme ist Ansammlung. Hohe Umgebungstemperaturen und dicht gepackte Geräte verringern die Stromtragfähigkeit. Wenden Sie die Herabstufungstabellen des Herstellers an und berücksichtigen Sie Abstände oder Belüftung bei dichten Dielen.

Q:Wie vermeide ich lästige Fahrten mit LED-Beleuchtung?
A:Überprüfen Sie den Einschaltstrom der Fahrer, berücksichtigen Sie die C-Kurve, wo sich B als zu empfindlich erweist, und überprüfen Sie die Startsequenzen für große Gruppen. Halten Sie die Neutralleiter dicht und stellen Sie sicher, dass THD kein Schutzverhalten stromaufwärts auslöst.

Q:Sollte ich Hilfskontakte oder einen Spannungsauslöser hinzufügen?
A:Wenn Sie einen Fernstatus in einem BMS oder eine Integration mit Brandschutzsystemen und Not-Aus-Schaltern benötigen, ja. Hilfskontakte und Spannungsauslöser machen einen passiven Leistungsschalter zu einem aktiven Element Ihrer Sicherheits- und Steuerungsstrategie.

Q:Kann ich eine Familie auf globalen Websites verwenden?
A:Häufig, wenn der Bereich IEC 60898-1/60947-2 umfasst und UL-Äquivalente für Nordamerika bietet. Durch die Standardisierung werden Ersatzteile, Schulung und Dokumentation vereinfacht. Ich überprüfe immer noch die lokalen Vorschriften und Inspektionspräferenzen.

Q:Wo platziere ich das Schlüsselwort in meiner Dokumentation?
A:Verwenden Sie den genauen Begriff „wie“.Mini-Leistungsschalter– in der Stückliste, in einzeiligen Diagrammen und Schalttafelplänen, damit Einkaufs- und Wartungsteams ohne Verwirrung auf dieselbe Spezifikation verweisen.

Abschluss

Wenn Sie weniger Überraschungen erleben möchten, wählen Sie Geräte nach Verhalten und nicht nach Gewohnheit aus. Die Auswahl der Kurve, die Schaltleistungsmarge, eine ehrliche Leistungsreduzierung und eine saubere Installationspraxis entscheiden darüber, ob Ihr Schutz an guten Tagen unsichtbar und an schlechten Tagen entscheidend ist. Ich habe dieses Gleichgewicht erreicht, indem ich kompakte Linien mit umfangreichem Zubehör qualifiziert und sie dann über ähnliche Standorte hinweg standardisiert habe, sodass der Betrieb konsistent und die Finanzen niedrigere Gesamtbetriebskosten sehen. Wenn Sie nach Optionen für Ihr nächstes Board suchen, teile ich Ihnen gerne meine Feldnotizen mit und helfe Ihnen dabei, die richtige Wahl für Ihre Ladungen zu treffen.

Sind Sie bereit, bestimmte Schaltkreise zu bewerten oder Muster anzufordern?Kontaktieren Sie uns um Nennwerte, Kurven und Zubehör für Ihre Anwendung zu besprechen, oder hinterlassen Sie noch heute eine Anfrage und ich helfe Ihnen bei der Erstellung einer Auswahlliste, die Ihrem Budget und Zeitplan entspricht. Ihr NächsterMini-LeistungsschalterDie Entscheidung sollte das letzte Mal sein, dass Sie darüber nachdenken – bis Ihr Panel gespeichert wird.
