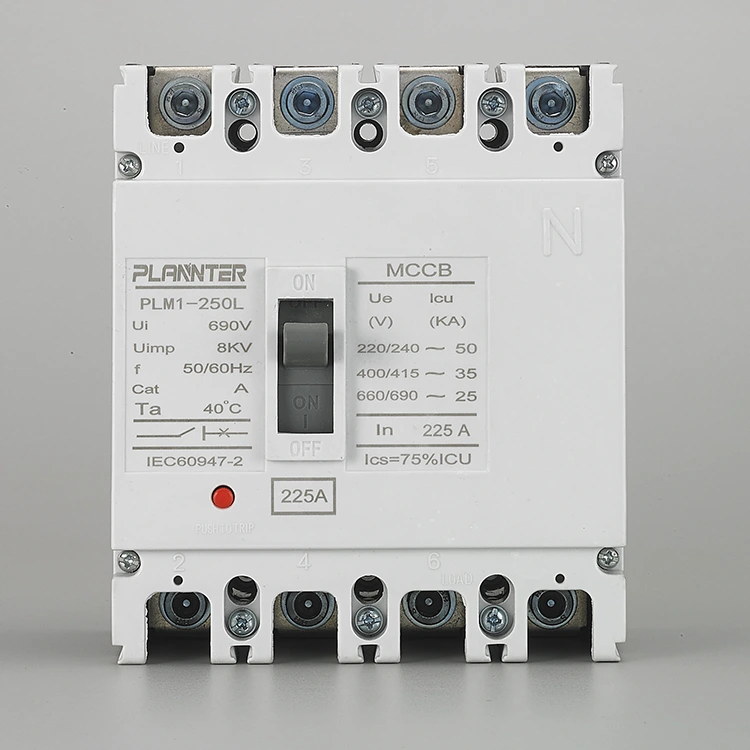

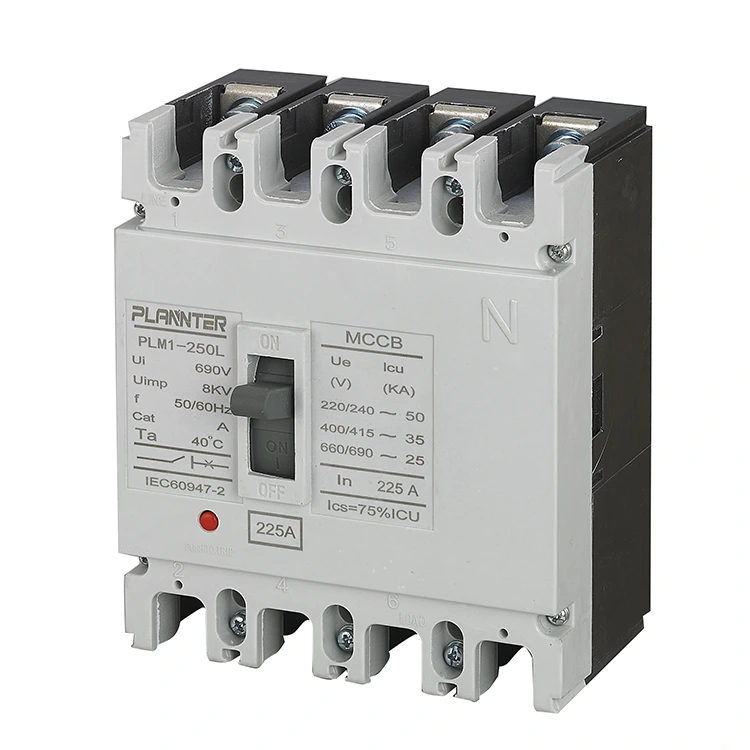

AC 4-poliger Kompakt-Leistungsschalter 225 A

Was ist ein AC 4-poliger Kompaktleistungsschalter 225A?

DerAC 4-poliger Kompakt-Leistungsschalter 225 Aist ein spezielles elektrisches Schutzgerät zum Schutz dreiphasiger Stromkreise mit Neutralleiter (L1, L2, L3, N). Es ist für 225 Ampere ausgelegt und dient als Kernkomponente für die zwischengeschaltete Stromverteilung, schützt nachgeschaltete Geräte vor Überlastungen und Kurzschlüssen und sorgt gleichzeitig für eine vollständige Systemisolierung.

Wie es funktioniert, funktioniert und debuggt

Betriebsmechanismus

Das Gerät verfügt über einen klaren, reaktionsschnellen manuellen Betätigungsmechanismus mit deutlicher taktiler Rückmeldung. Die Griffpositionen sind explizit gekennzeichnet:

• AN:Der Stromkreis ist geschlossen und unter Spannung.
• AUS:Der Stromkreis ist offen und stromlos.
• AUSGELÖST:Zwischenposition, die darauf hinweist, dass ein Fehler aufgetreten ist.

Funktionsprinzip

Der AC 4-polige Kompaktleistungsschalter 225A nutzt eine thermisch-magnetische Auslöseeinheit für zweischichtigen Schutz:

• Wärmeschutz (Überlastung):Verwendet ein Bimetallelement für eine zeitabhängige Auslösung. Je höher der Überlaststrom, desto schneller erfolgt die Auslösung.
• Magnetischer Schutz (Kurzschluss):Bietet eine sofortige Reaktion, um Fehlerströme mit hoher Stärke (bis zu mehreren zehn kA) sofort zu beseitigen.

Inbetriebnahme & Zubehör

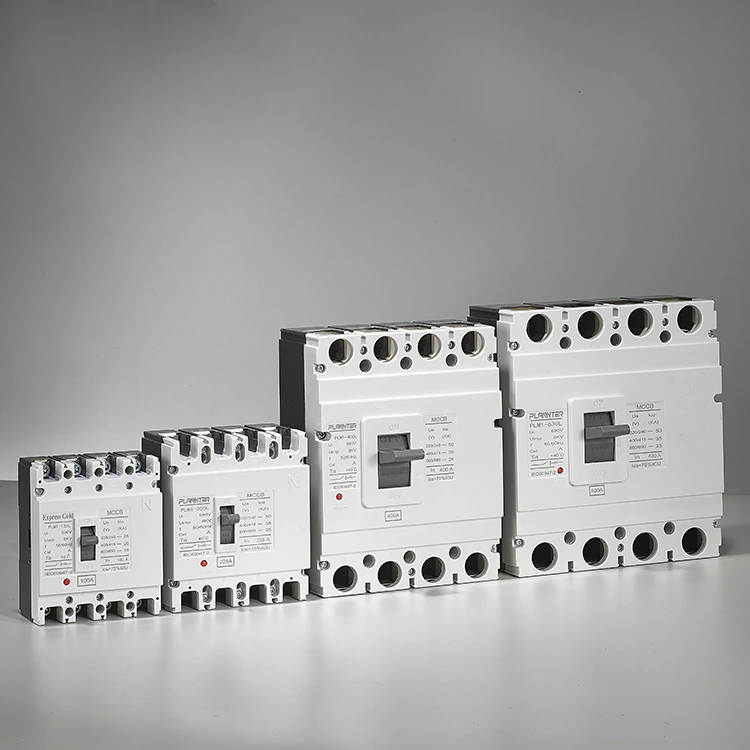

Die Serie bietet starke Erweiterbarkeit für spezifische Anwendungsanforderungen. Bei der Inbetriebnahme werden die benötigten Erweiterungen in die dafür vorgesehenen Steckplätze eingebaut:

• Hilfskontakte:Zur Fernsignalisierung des Leistungsschalterstatus.
• Shunt-Auslöser:Ermöglicht die Fernauslösung/-öffnung des Leistungsschalters.
• Unterspannungsauslöser:Löst den Leistungsschalter automatisch aus, wenn die Spannung unter einen sicheren Wert fällt.
• RCD-Modul:Fügt Erdschlussschutz für umfassende Sicherheit hinzu.

Wichtige technische Merkmale und Spezifikationen

Kapazität

Nennstrom von225A, geeignet für mittlere Verteilungslasten.

Polen

4-polig (4P):Schützt drei Phasen plus den Neutralleiter und sorgt so für eine vollständige Isolierung des Stromkreises.

Stromspannung

Entwickelt für Standard-AC-Verteilungsnetze (typischerweise 400 V/690 V AC).

Auslöseeinheit

StandardThermisch-magnetischEinheit mit einstellbaren oder festen Einstellungen je nach Modellvariante.

Interrupt-Bewertungen

Hohes Kurzschlussausschaltvermögen (Icu), das mehrere zehn Kiloampere sicher verarbeiten kann.

Montage

Verwendet sicherSchraubverbindungen, wodurch eine zuverlässige elektrische Schnittstelle für Hochstromanwendungen gewährleistet wird.

Konstruktion

Robustes Formgehäusedesign, das schlagfest und formstabil ist.

Qualitätssicherung und Lieferung

Unser Grundsatz bei Pugao Electric besteht darin, „zu verhindern, dass Fehler in die nächste Stufe übergehen.“

• 100 % Inspektion:Jedes Gerät wird vor dem Versand mechanischen, elektrischen und Umwelttests unterzogen.
• Verpackung in Exportqualität:Der 4-polige AC-Leistungsschalter mit geformtem Gehäuse und 225 A ist für den Einsatz über große Entfernungen geeignet.
• Schnelle Lieferung:Reguläre Modelle sind oft ab Lager verfügbar, während kundenspezifische Bestellungen einem bestätigten Produktionszeitplan folgen.

<

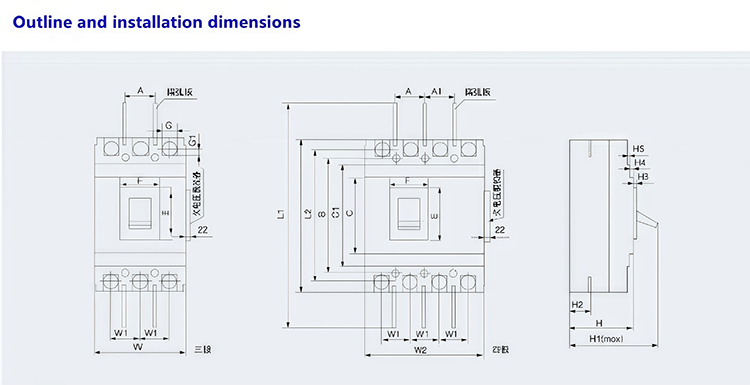

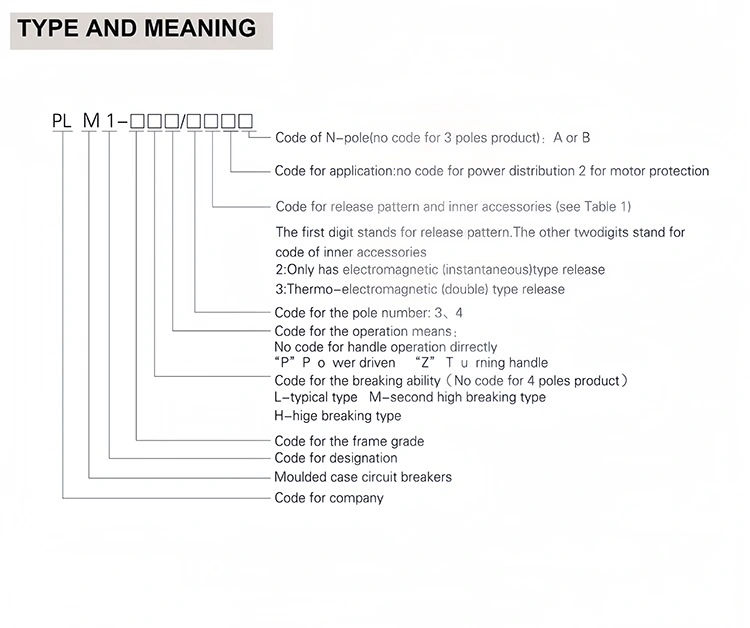

Produktspezifikation

FAQ

Warum einen 4-poligen anstelle eines 3-poligen verwenden?

Ein 4-poliger Leistungsschalter trennt alle drei PhasenUndgleichzeitig den Neutralleiter. Dies ist wichtig für:

• Sicherheit:Gewährleistet eine vollständige Isolierung des Stromkreises für das Wartungspersonal.
• Backup-Stromversorgungssysteme:Erforderlich für Transferschalter (ATS), um Neutral-Erde-Schleifen beim Umschalten zwischen Netz- und Generatorstrom zu verhindern.
• Harmonische Abschwächung:Schützt vor Neutralströmen, die durch nichtlineare Lasten (wie VFDs und Computer) verursacht werden.

Wie hoch ist die Nennspannung?

DerAC 4-poliger Kompakt-Leistungsschalter 225 Aist in der Regel für standardmäßige industrielle Verteilungsspannungen ausgelegt und unterstützt üblicherweise400 V bis 690 V WechselstromSysteme. Die genaue Nennbetriebsspannung (Ue) und Isolationsspannung (Ui) entnehmen Sie bitte dem spezifischen Typenschild am Gerät.

Was ist der Auslösertyp?

Standardmodelle verwenden aThermisch-magnetische Auslöseeinheit:

• Thermal:Bietet Umkehrzeitschutz gegen Überlastungen mithilfe eines Bimetallstreifens.
• Magnetisch:Bietet sofortigen Schutz vor Kurzschlüssen.

Hinweis: Für genauere Einstellungen sind möglicherweise elektronische Auslöser erhältlich.

Wie hoch ist die Ausschaltkapazität?

Das Ausschaltvermögen (Icu) variiert je nach Modellvariante, ist jedoch für die Bewältigung erheblicher Fehlerströme ausgelegt, die für Zwischenverteilungen typisch sind. DerAC 4-poliger Kompakt-Leistungsschalter 225 Abietet im Allgemeinen eine Ausschaltkapazität von25kA bis 85kA(bei 400 V) und stellt sicher, dass Kurzschlüsse sicher und ohne Schaden unterbrochen werden können.
