2P Auto-Reconnect-Spannungsschutz Typ M mit dreifacher Anzeige

Beschaffungsteams, die Schaltanlagen für entfernte Infrastrukturen beschaffen, benötigen intelligente Schutzmodule, die sich nach vorübergehenden Stromausfällen automatisch erholen können, um die Systemverfügbarkeit zu maximieren. Der leistungsstarke 2P Auto-Reconnect-Spannungsschutz Typ M Triple Display wurde von Pugao (Mora) entwickelt und gebaut und wurde speziell für diese unbeaufsichtigten Anwendungen entwickelt. Dieses Gerät geht über die einfachen manuellen Reset-Relais hinaus und verfügt über einen intelligenten Algorithmus zur automatischen Wiedereinschaltung, der die Netzbedingungen nach einer Auslösung überwacht. Sobald sich die Netzspannung für einen festgelegten Countdown-Zeitraum innerhalb sicherer Parameter stabilisiert, schließt der interne motorbetriebene Mechanismus automatisch den Stromkreis und stellt die Stromversorgung nachgeschalteter Telekommunikationsanlagen, Sicherheitsnetzwerke oder Wetterüberwachungssysteme wieder her.

Triple-Window-Array mit Fehlerzählerintegration

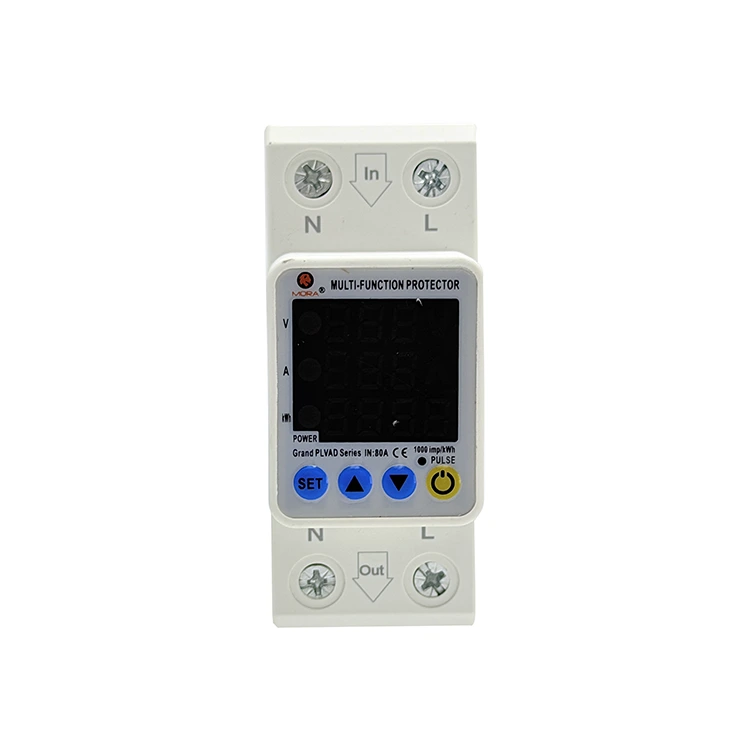

Mehrdimensionale datensynchrone Anzeige: Die 2P Auto-Reconnect-Spannungsschutzvorrichtung Typ M mit dreifacher Anzeige zeigt Echtzeitspannung, Echtzeitstrom und kumulative Fehlerzeiten an, mit klarer Datenklassifizierung und einem vollständigen Überblick über den Betriebsstatus des Stromkreises auf einem Bildschirm.

Quantifizierbare Fehlerfrühwarnung: Der integrierte Fehlerzähler kann die Anzahl der Überspannungs- und Überstromauslösungen im Betriebszyklus aufzeichnen. Das Wartungspersonal kann anhand von Fehlerdaten die Stabilität des Netzes vor Ort und den Alterungszustand nachgeschalteter Geräte beurteilen und so eine vorausschauende Wartung realisieren.

Kernproduktvorteile

Eliminieren Sie Remote-O&M-Lkw-Rollen

• Beseitigen Sie Schwachstellen bei der Fernwartung: Bei Mobilfunk-Basisstationen, Gebirgswetterstationen und unbeaufsichtigten Pumpstationen führen vorübergehende Netzschwankungen dazu, dass herkömmliche Schutzrelais auslösen und abschalten, was ein manuelles Zurücksetzen vor Ort mit hohem Zeit- und Arbeitsaufwand erfordert.

• Maximieren Sie die Systemverfügbarkeit: Realisiert eine vollständige automatische Fehlerüberwachung, Stabilitätsbeurteilung und Wiederherstellung nach mechanischer Wiedereinschaltung. Bei vorübergehenden Netzanomalien führt der 2P Auto-Reconnect-Spannungsschutz Typ M Triple Display selbstständig die Wiederherstellung der Stromversorgung ohne menschliches Eingreifen durch, wodurch die Betriebs- und Wartungskosten erheblich gesenkt und die Dauerbetriebsrate der Geräte verbessert werden.

Einstellbarer Wiedereinschaltzyklus und intelligente Sicherheitssperre

• Verhindern Sie Sekundärschäden durch Fehler: Bei dauerhaften Kurzschlussfehlern führt wiederholtes Wiedereinschalten zu thermischen Schäden an Leitungen und Geräten. Der 2P Auto-Reconnect-Spannungsschutz Typ M Triple Display unterstützt die benutzerdefinierte Einstellung der maximalen Wiedereinschaltversuche.

• Automatische Sicherheitssperre: Wenn die voreingestellten Wiedereinschaltzeiten abgelaufen sind und der Fehler weiterhin besteht, sperrt das System den Motorantriebsmechanismus, löst einen Fehleralarm aus und hält den Stromkreis isoliert, um gefährliche zyklische Schaltvorgänge zu vermeiden.

Technische Leistungsparameter

• Nennbetriebsstromoptionen: 40 A / 63 A Dauerlastnennwert

• Einstellbarkeit der Zeit für die automatische Wiedereinschaltung: Maximaler Bereich von 1 Sekunde bis 900 Sekunden

• Maximale kontinuierliche Wiedereinschaltzyklen: 1 bis 30 konfigurierbare Versuche vor der Sperre

• Spannungsverfolgungsgenauigkeit / Strombereich: ±1 % Abweichung / 0,5 A bis 63 A dynamische Anzeige

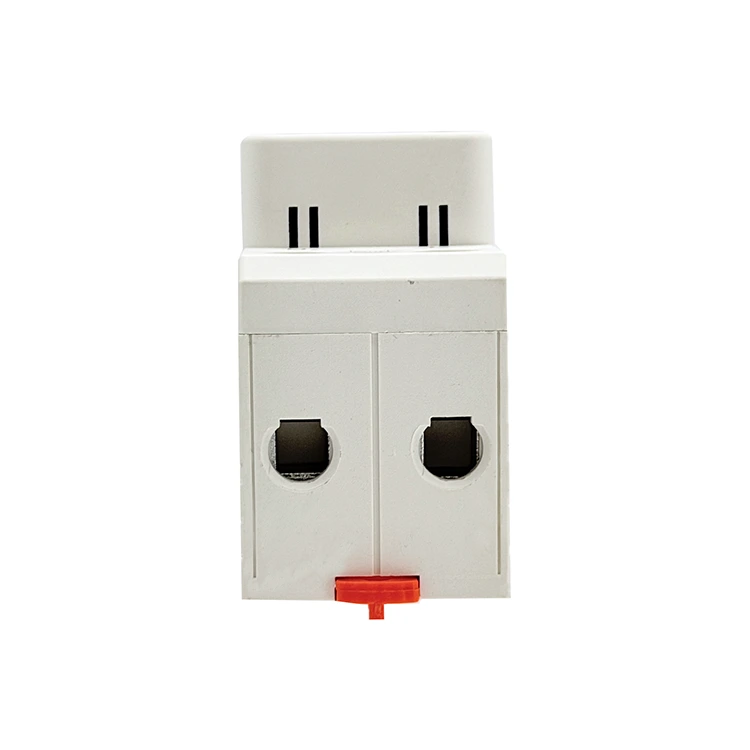

• Klemmenquerschnittskapazität: Bis zu 25 mm² eindrähtig / 16 mm² mehrdrähtig mit Aderendhülse (M5-Klemme)

• Spannungsfestigkeit des Gehäuses: 2,5 kV geprüfte Isolationsbarriere

• Konformität und Zertifizierungen: CE-zertifiziert, RoHS-konform, entspricht den Strukturnormen EN 60947-1

FAQ

F: Wenn das Netz vollständig auf 0 V abfällt, verfügt der Motor dann über genügend Restleistung, um das nachgeschaltete Getriebe zu schützen?

A: Ja. Ausgestattet mit einer industriellen Hochleistungs-Energiespeicher-Kondensatorbank kann die gespeicherte elektrische Energie im Falle eines plötzlichen vollständigen Netzausfalls den Getriebemotormechanismus antreiben, um eine sofortige Auslösung durchzuführen, wodurch die Kontakte gezwungen werden, sich sicher zu öffnen und zu verriegeln, wodurch sichergestellt wird, dass keine lastseitige Stromleckage auftritt, bevor die Steuerleistung vollständig erschöpft ist.

F: Was passiert, wenn bei anhaltenden Netzfehlern die maximale Wiedereinschaltgrenze erreicht wird?

A: Bei dauerhaften Stromkreisfehlern sperrt der 2P Auto-Reconnect-Spannungsschutz Typ M Triple Display nach Abschluss der voreingestellten Wiedereinschaltversuche ohne Netzwiederherstellung automatisch die Motorantriebsfunktion, deaktiviert alle automatischen Wiedereinschaltvorgänge und hält den Stromkreis offen. Es vermeidet endloses zyklisches Schalten in fehlerhafte Schaltkreise, schützt interne mechanische Strukturen und nachgeschaltete Leitungen vor thermischen Schäden und erfordert zur Wiederherstellung eine manuelle Fehlerbehebung und ein Zurücksetzen.

F: Wie unterscheidet der Controller vorübergehende Überspannungen von dauerhaften Kurzschlüssen?

A: Das System integriert einen Mechanismus zur Spannungsmessung und Stromabtastung mit doppelter Erkennung. Wenn während der Wiedereinschalterkennung die Netzspannung stabil ist, aber sofort eine große Stromspitze erzeugt wird, erkennt die MCU dies sofort als permanenten Kurzschlussfehler, löst eine sofortige Auslösung aus, ohne eine Wiedereinschaltverzögerung auszuführen, und schützt die interne Schaltstruktur vor Schäden durch Hochstromstöße.
