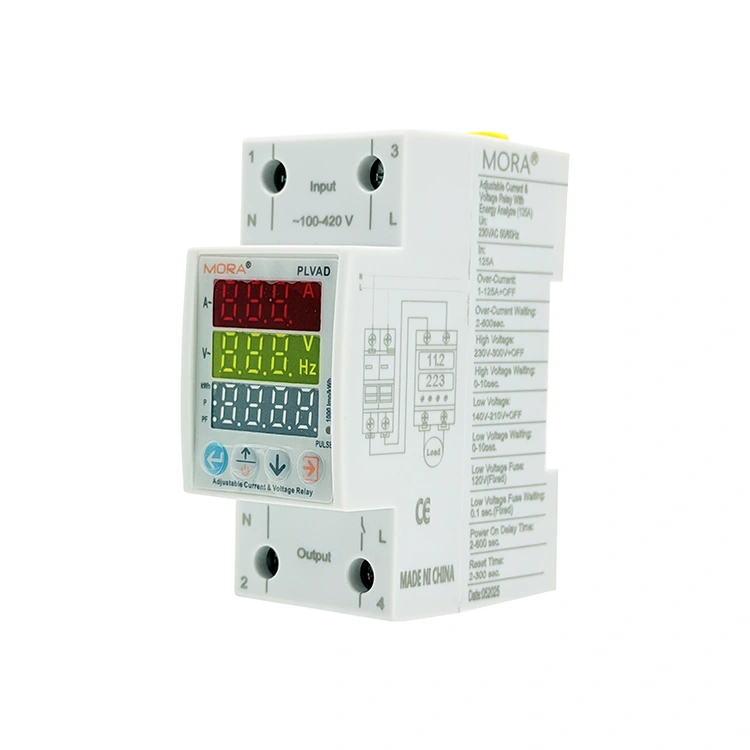

2P Digitaler Spannungsschutz Typ C mit Dreifachanzeige

Käufer industrieller Schaltanlagen suchen nach multifunktionalen Überwachungsgeräten, die Platz auf der Schiene sparen und die Komplexität der Feldverkabelung verringern. Der von PUGAO (Mora) präzise gefertigte hocheffiziente 2P-Digital-Spannungsschutz Typ C mit Dreifachanzeige erfüllt diese Suchabsicht mit einem 36 mm breiten, modularen All-in-One-Paket. Im Gegensatz zu älteren Doppelfenster-Designs verfügt dieses Gerät über einen eingebauten internen Stromsensor und einen hochauflösenden Leckage-Tracking-Schaltkreis. Der integrierte Mikroprozessor verarbeitet diese Eingänge gleichzeitig und bietet unabhängige Einstellbereiche für Überspannungs-, Überstrom- und Fehlerstromfehler, um einen umfassenden Schutz für empfindliche automatisierte Maschinen zu gewährleisten.

Was kann eine Triple-Window-Schnittstelle für Ihre Wartungseffizienz tun?

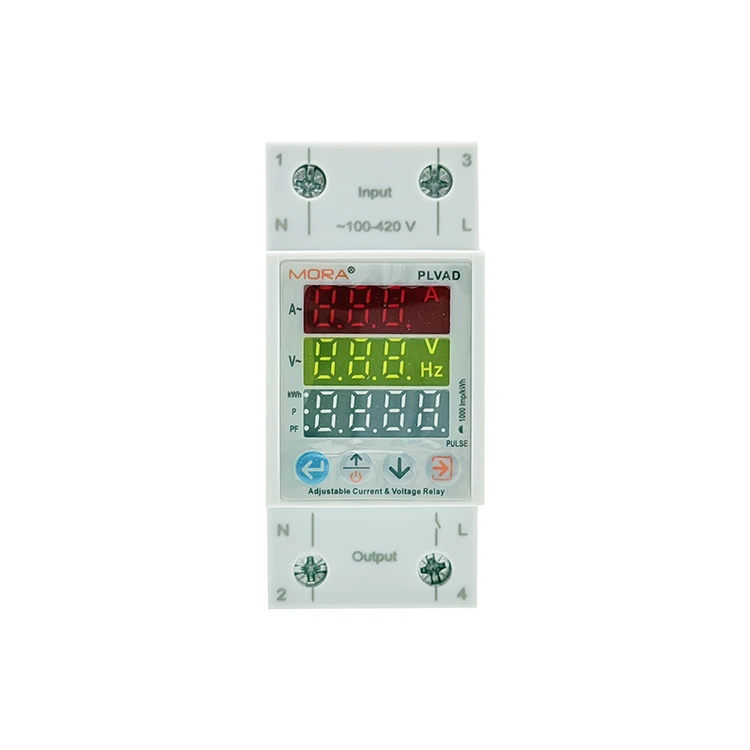

Moderne Automatisierungs-Unterschalttafeln erfordern detaillierte elektrische Daten, um die Diagnose zu vereinfachen und Ausfallzeiten zu verhindern. Der 2P-Digitalspannungsschutz Typ C mit Dreifachanzeige verwendet drei unabhängige, gestapelte digitale Anzeigefenster, die gleichzeitig die Netzspannung (V), den aktiven Stromkreis (A) und Echtzeit-Reststrom-/Leistungsmetriken anzeigen. Diese Echtzeit-Datenanzeige macht das manuelle Durchlaufen von Menüs mithilfe von Frontplattentasten überflüssig und ermöglicht Wartungsteams, unsymmetrische Lasten, Oberschwingungsströme oder fehlerhafte Isolierung sofort zu erkennen, bevor ein kritischer Fehler zu einer außerplanmäßigen Systemabschaltung führt.

Technische Leistungsparameter

• Betriebsspannungsbereich: 140 V bis 300 V AC (50/60 Hz)

• Stromüberwachungskapazität (Iₘₐₓ): 1A bis 63A einstellbar (Schritt: 0,1A)

• Leckage-Empfindlichkeitsspektrum: Bereich 10 mA bis 99 mA oder konfigurierbarer Bypass

• Datenaktualisierungsgeschwindigkeit/Präzision: ≤ 0,5 s Abtastzyklus/Messtechnik der Klasse 1.0

• Klemmenverdrahtungskapazität: Akzeptiert bis zu 25 mm² massives / 16 mm² flexibles Litzenkabel

• Konformität und Zertifizierungen: CE-zertifiziert, RoHS-konform, hergestellt gemäß den Normen IEC 60947-2 Anhang B

Mikrosekunden-Erdungsleckverfolgung

Präzisionsüberwachung von Leckagen im Millimeterbereich: Ausgestattet mit einem professionellen Fehlerstromüberwachungskern unterstützt es die Echtzeitverfolgung von Erdschlussströmen im Milliamperebereich und erfasst präzise winzige Lecksignale, die durch Kabelalterung, Feuchtigkeitsinfiltration und Isolationsschäden verursacht werden.

Doppelter Brand- und Stromschlagschutz: Es bildet eine sekundäre Sicherheitsschutzbarriere für den Stromkreis auf der Grundlage des Kurzschlussschutzes, verhindert wirksam elektrische Brände und Stromschlagunfälle, die durch Isolationsfehler verursacht werden, und eignet sich für alte Verkabelungsanlagen und Industrieszenarien mit hohem Sicherheitsniveau.

Eingebauter verlustarmer Stromsensor und Überstromschutz

Platzsparendes Design mit integrierter Sensorik: Eingebauter hochpräziser Stromtransformator mit niedrigem Widerstand, unterstützt hochpräzise Stromüberwachung über den gesamten Bereich von 0–63 A. Der 2P-Digital-Spannungsschutz Typ C mit Dreifachanzeige macht externe CT-Sensoren und Hilfsverkabelung überflüssig, wodurch die interne Anordnung des Verteilerkastens erheblich optimiert und die Konstruktionskosten gesenkt werden.

Intelligente Einschaltstromerkennung: Benutzer können den Schwellenwert für die Überstromauslösung und die Verzögerungszeit anpassen. Das System kann plötzliche Einschaltströme während des Motorstarts automatisch erkennen und vermeiden, löst keine störenden Auslösungen aus und kann die Stromversorgung schnell unterbrechen, um echte dauerhafte Überlastungsfehler zu vermeiden und so die Schaltkreisausrüstung zu schützen.

Langfristig stabile Verbindung

• Gasdichtes Verkabelungsdesign: Vernickelte Kupferklemmen und M5-Stahlverbundschrauben unterstützen ein maximales Verkabelungsdrehmoment von 2,5 Nm bei starker Klemmkraft.

• Anti-Aging und Anti-Loose: Tiefe Anti-Rutsch-Zackungen an der Innenwand des Anschlusses greifen fest in den Kupferdrahtkern, lösen effektiv Wackelkontaktfehler, die durch Kupferkriechen und langfristige thermische Zyklen verursacht werden, und sorgen für einen stabilen Betrieb mit niedrigem Widerstand.

FAQ

F: Warum zeigt die Stromanzeige 0,0 A an, wenn Geräte mit geringem Stromverbrauch normal laufen?

A: Der eingebaute Stromwandler dieses Modells ist für die industrielle Hochleistungslastüberwachung kalibriert, mit einer minimalen Erkennungsschwelle von 0,5 A. Der Betriebsstrom von Geräten mit geringem Stromverbrauch wie kleinen Lampen und Standby-Elektronik liegt unter der Erkennungsgrenze, daher zeigt das Display 0,0 A an. Dieser 2P-Digital-Spannungsschutz Typ C mit Dreifachanzeige ist für den industriellen Hochlastschutz konzipiert, nicht für die Mikrostrommessung von Geräten mit geringem Stromverbrauch.

F: Kann die Leckageschutzfunktion für alte Anlagen mit hoher Basisleckage ausgeschaltet werden?

A: Ja. Der Fehlerstromschwellenwert kann innerhalb von 10–99 mA frei eingestellt oder manuell über das Programmiermenü ausgeschaltet werden, um störende Auslösungen durch inhärente Grundleitungslecks alter Leitungen zu vermeiden. Es wird empfohlen, den Betrieb von einem qualifizierten Elektriker durchführen zu lassen, nachdem die Sicherheit der Verkabelung vor Ort bestätigt wurde, um die Einhaltung der Sicherheitsspezifikationen für die Erdung vor Ort sicherzustellen.

F: Gehen die benutzerdefinierten Spannungs- und Stromparameter nach einem Stromausfall verloren?

A: Kein Verlust. Alle vom Benutzer eingestellten Schutzschwellenwerte und Betriebsparameter sind im integrierten nichtflüchtigen EEPROM-Chip festgehalten, es ist keine Batteriesicherung erforderlich. Die Parameter werden dauerhaft gespeichert und können automatisch geladen werden, um die Schutzarbeit nach Netzwiederkehr wieder aufzunehmen.
