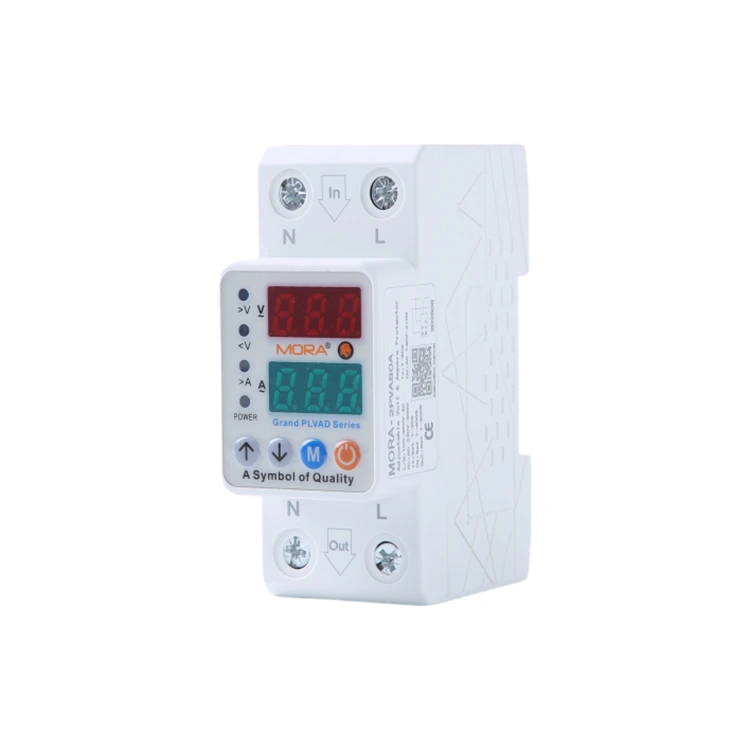

Einphasiger 230 V einstellbarer Überspannungsschutz

Der einphasige einstellbare 230-V-Überspannungsschutz verfügt über ein modulares Design, das die Überspannung, Unterspannung und den Überstrom des Stromkreises regulieren kann. Der Schutz ist in der Lage, den Stromkreis schnell zu unterbrechen, um zu verhindern, dass abnormale Spannungen oder Ströme Schäden an elektrischen Geräten verursachen. Wenn sich der Spannungs- oder Stromwert wieder normalisiert, wird der Stromkreis außerdem innerhalb der eingestellten Verzögerungszeit automatisch eingeschaltet. Er kann beispielsweise mitten in der Nacht normal arbeiten, wenn er unbemannt ist, und verfügt über eine doppelte digitale Röhrenanzeige, die gleichzeitig die Spannungs- und Stromwerte anzeigen kann.

Der einphasige, einstellbare 230-V-Überspannungsschutz ist für Benutzer oder Lasten mit einer Wechselspannung von 230 V, einer Frequenz von 50 Hz und einem Nennarbeitsstrom von 100 A und darunter geeignet. Im Wechselstromnetz beispielsweise benötigen Generatorsätze, Umspannwerke, Fabriken, Maschinenräume und andere Orte dieses Produkt. Im Wechselstromnetz gehört der Spannungs- und Stromschutz zum Geräteschutz, um Geräteschäden durch plötzlichen Stromausfall, Unterspannung usw. zu vermeiden. In Maschinenräumen, Fabriken und anderen Orten kann der einphasige einstellbare 230-V-Überspannungsschutz die Ausrüstung vor Fehlbedienungen des Bedieners oder anormaler Stromversorgung schützen, um einen normalen Betrieb und eine sichere Produktion zu gewährleisten.

Hauptmerkmale und Funktionsspezifikationen

Einstellbare Schutzparameter:

• Überspannungsschutz:Mit dem einphasigen einstellbaren 230-V-Überspannungsschutz können Benutzer obere Spannungsgrenzen festlegen, um Schäden durch Spannungsspitzen zu verhindern.
• Unterspannungsschutz:Trennt sich automatisch, wenn die Spannung unter den sicheren Schwellenwert fällt, und schützt so empfindliche Geräte.
• Überstromschutz:Einstellbare Stromeinstellungen stellen sicher, dass die Stromkreise vor Überlastungen geschützt sind.
• Aktionszeit / Verzögerung:Durch die anpassbare Verzögerungszeit können häufige Auslösungen aufgrund vorübergehender Schwankungen vermieden werden.

Sicherheit und Betrieb

• Automatische Wiederherstellung:Der einphasige, einstellbare 230-V-Überspannungsschutz stellt die Stromversorgung automatisch wieder her, sobald die Spannung innerhalb der voreingestellten Verzögerung wieder den Normalwert erreicht.

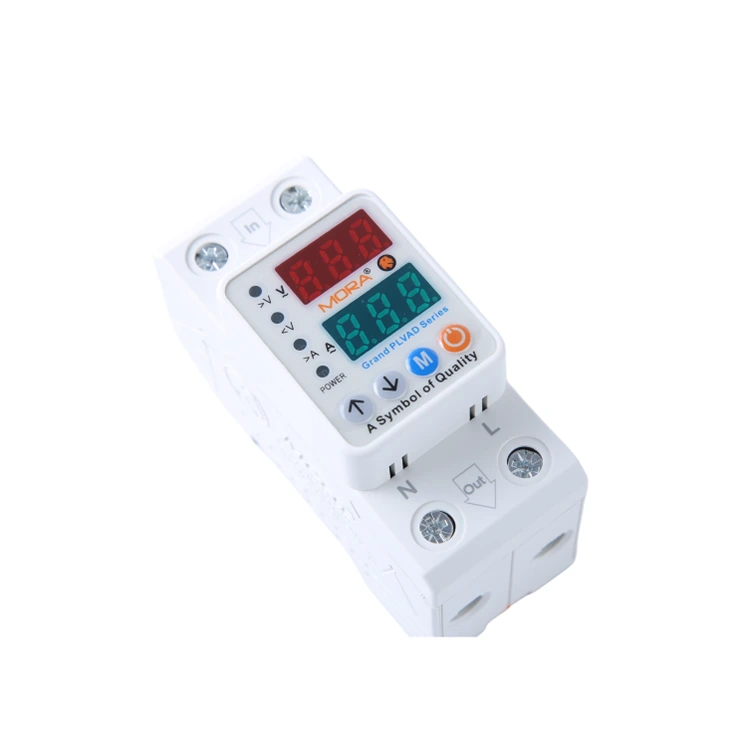

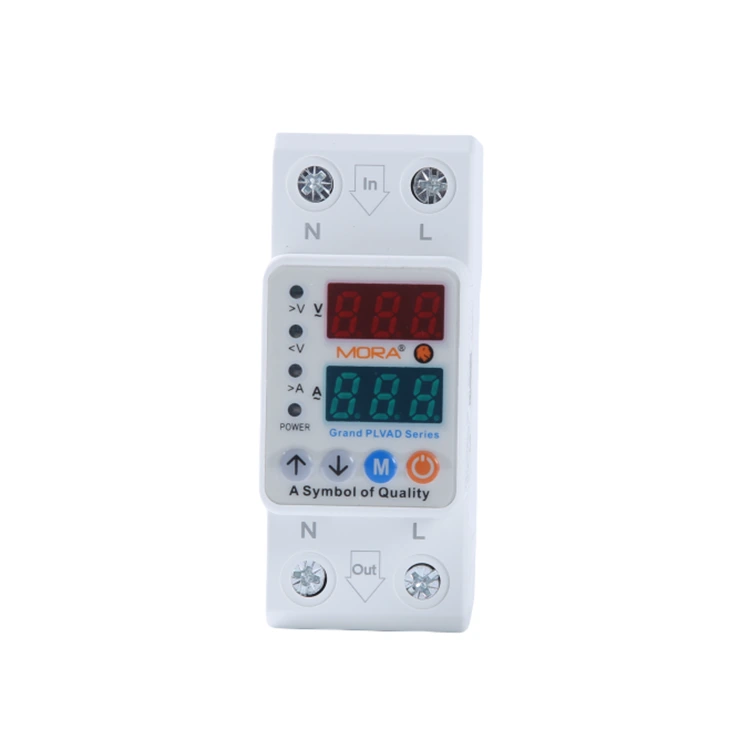

• Digitalanzeige:Die doppelte Digitalanzeige zeigt Echtzeit-Spannungs- und Stromwerte zur einfachen Überwachung an.
• Schnelle Antwort:Unterbricht bei ungewöhnlichen Bedingungen schnell die Stromversorgung, um Geräteschäden zu minimieren.

Installation und Design

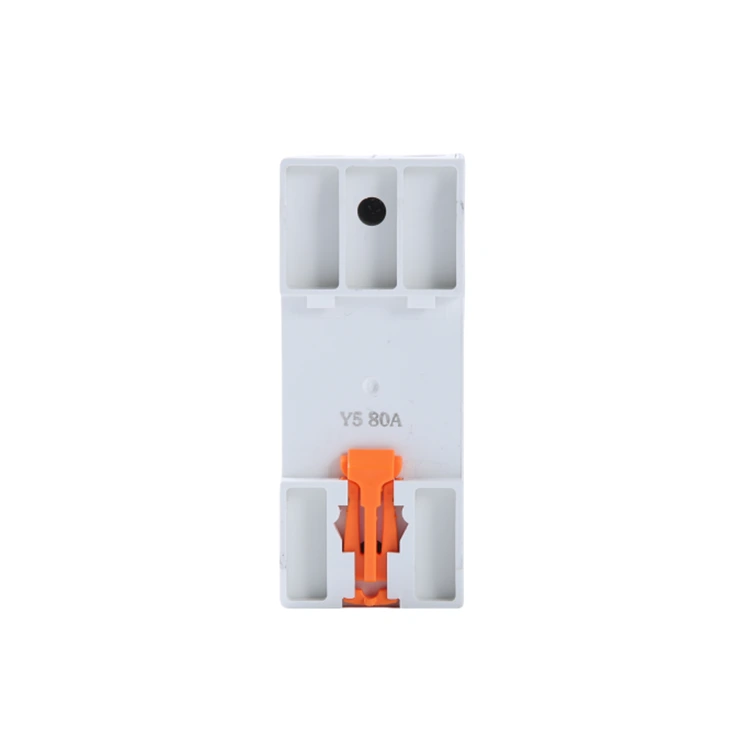

• DIN-Schienenmontage:Standardmäßige TH35-7,5-Schieneninstallation für schnelle Installation in Verteilerkästen.
• Robustes Gehäuse:Flammhemmendes Material sorgt für Sicherheit und Haltbarkeit in industriellen Umgebungen.
• Geringer Stromverbrauch:Effizientes Design reduziert den Energieverlust während des Betriebs.
• Der einphasige, einstellbare 230-V-Überspannungsschutz ist kompakt und für Schalttafeln und Schaltschränke geeignet.

Detaillierte technische Daten

• Nennspannung:Wechselstrom 230 V, 50 Hz
• Nennstrom:≤100A
• Wiederherstellungsverzögerungszeit:Einstellbar (je nach Anwendung anpassbar)
• Mechanische Lebensdauer:Lange Lebensdauer für Dauerbetrieb
• Arbeitstemperatur:-20℃ bis +70℃

Anwendungsszenarien

• Der einphasige einstellbare 230-V-Überspannungsschutz wird häufig in Generatoren, Umspannwerken, Fabriken und Serverräumen eingesetzt.
• Schützt Geräte vor Spannungsinstabilität, Stromausfall und Bedienfehlern.
• Gewährleistet einen stabilen Betrieb in privaten, gewerblichen und industriellen Stromnetzen.

Wichtige Hinweise

• Installieren Sie es in Umgebungen unter 3000 m Höhe mit Verschmutzungsgrad Klasse 2.
• Achten Sie auf eine ordnungsgemäße vertikale Installation mit einer Neigung von nicht mehr als 5°.
• Vermeiden Sie starke Stöße während des Transports und bewahren Sie es unter trockenen Lagerbedingungen auf.
• Installation und Wartung sollten von qualifiziertem Personal durchgeführt werden.

Nutzungsbedingungen:

Umgebungstemperatur: -20℃ ~ +70℃. Höhe: Die Höhe des Aufstellungsortes sollte 3000 Meter nicht überschreiten. Verschmutzungsgrad: Klasse 2.

Installationsbedingungen: Dieser einphasige 230 V einstellbare Überspannungsschutz sollte mit einer TH35-7,5-Montageschiene montiert werden und die Neigung der Montagefläche gegenüber der Vertikalen sollte 5° nicht überschreiten.

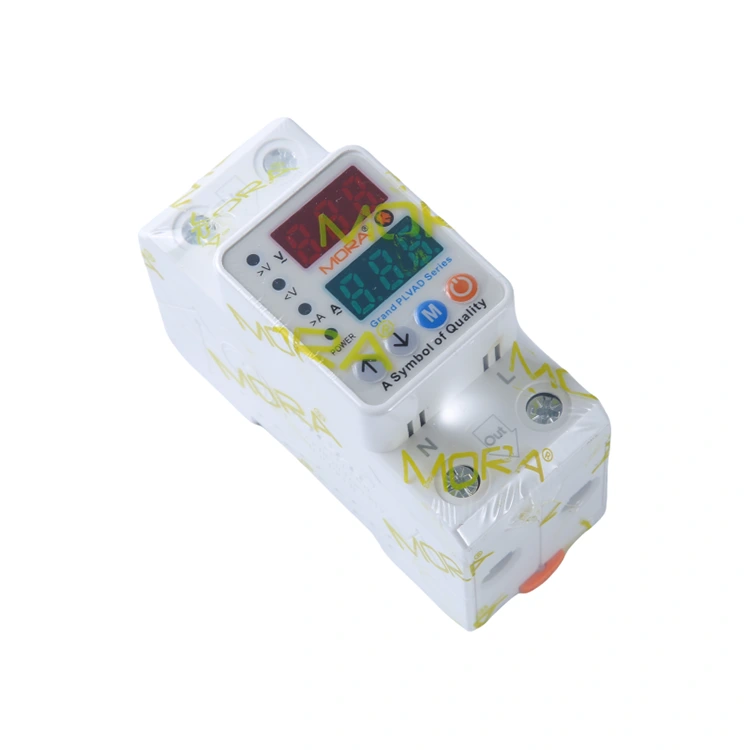

Transport- und Lagerbedingungen: Temperatur: -20℃~70℃. Das Produkt sollte während des Transports leicht be- und entladen werden, nicht umgedreht, und starke Kollisionen vermieden werden.

FAQ

Was sind typische Einstellbereiche für 230V-Systeme?

• Der Überspannungsschutz ist typischerweise zwischen 250 V und 300 V einstellbar.
• Der Unterspannungsschutz wird normalerweise zwischen 140 V und 210 V eingestellt.
• Die Überstromeinstellungen hängen vom Modell ab und betragen üblicherweise bis zu 100 A.
• Die Verzögerungszeit kann angepasst werden (z. B. 1–300 Sekunden), um Fehlauslösungen zu vermeiden.

Wird die Stromversorgung automatisch wiederhergestellt?

• Ja, der einphasige einstellbare 230-V-Überspannungsschutz unterstützt die automatische Wiederherstellung.
• Sobald Spannung und Strom wieder normal sind, wird der Stromkreis nach einer voreingestellten Verzögerung wieder verbunden.
• Diese Funktion ist für unbeaufsichtigte Umgebungen wie Serverräume oder Fabriken nützlich.

Was ist der Unterschied zwischen diesem und einem Überspannungsschutz?

• Überspannungsschutz: Unterbricht die Stromversorgung, wenn die Spannung sichere Grenzwerte überschreitet.
• Überspannungsschutz: Absorbiert oder leitet kurzzeitige Spannungsspitzen ab.
• Der Überspannungsschutz sorgt für kontinuierliche Überwachung und aktive Abschaltung, während Überspannungsschutz vorübergehende Ereignisse bewältigt.
• Sie werden oft zusammen verwendet, um einen vollständigen Schutz zu gewährleisten.

Was passiert, wenn ein Überstrom vorliegt?

• Das Gerät erkennt, wenn der Strom den voreingestellten Schwellenwert überschreitet.
• Dadurch wird der Stromkreis schnell getrennt, um Überhitzung oder Schäden zu vermeiden.
• Nachdem der Fehler behoben wurde, kann das System die Stromversorgung automatisch wiederherstellen, wenn sich die Bedingungen wieder normalisieren.
