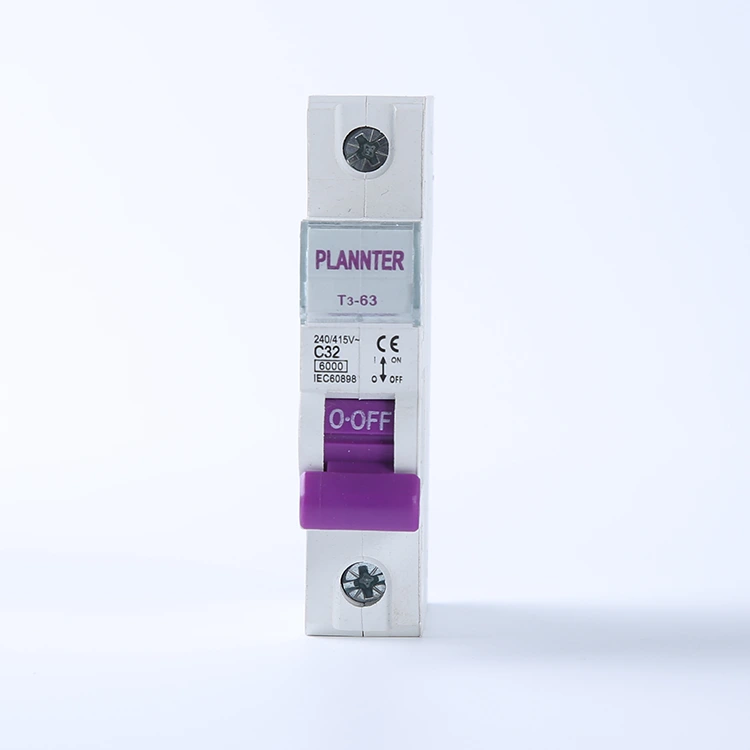

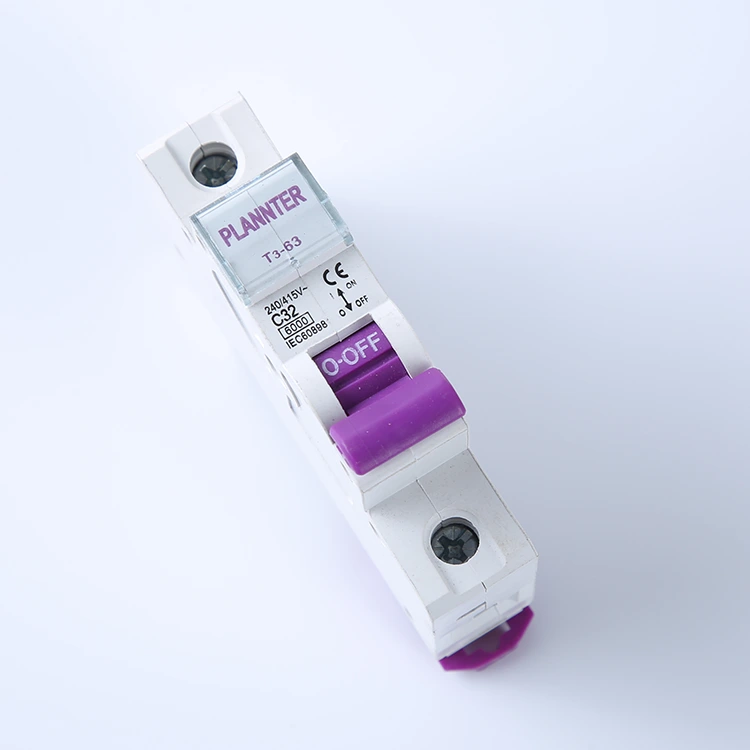

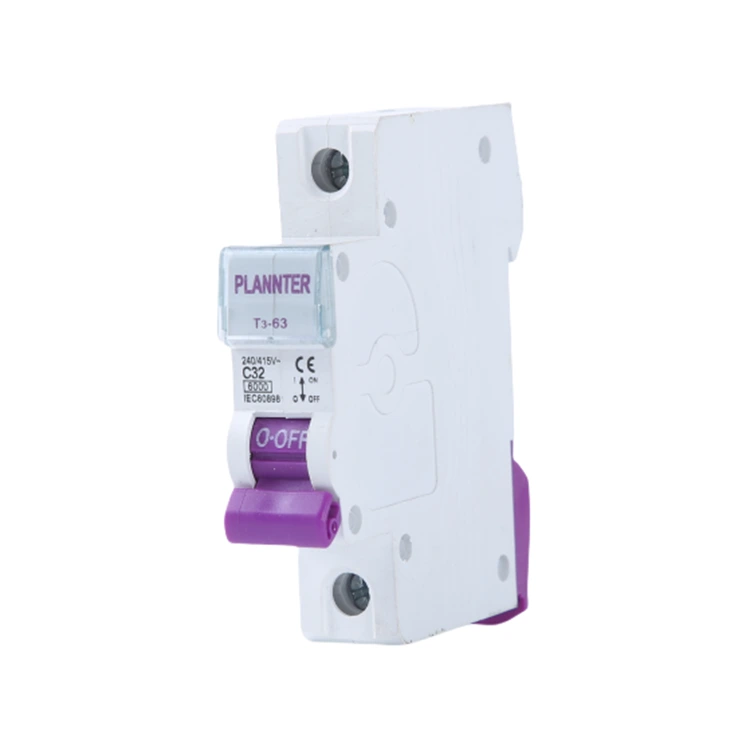

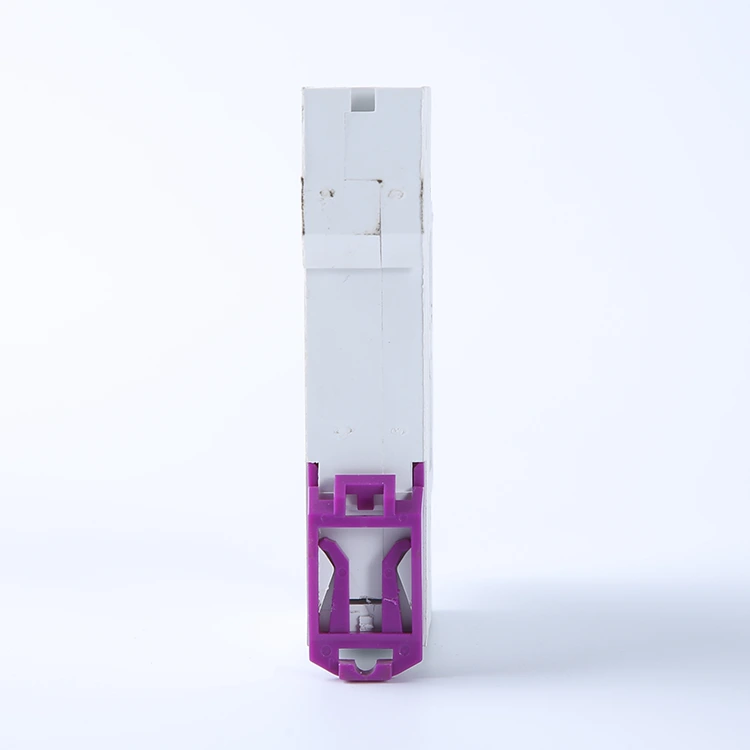

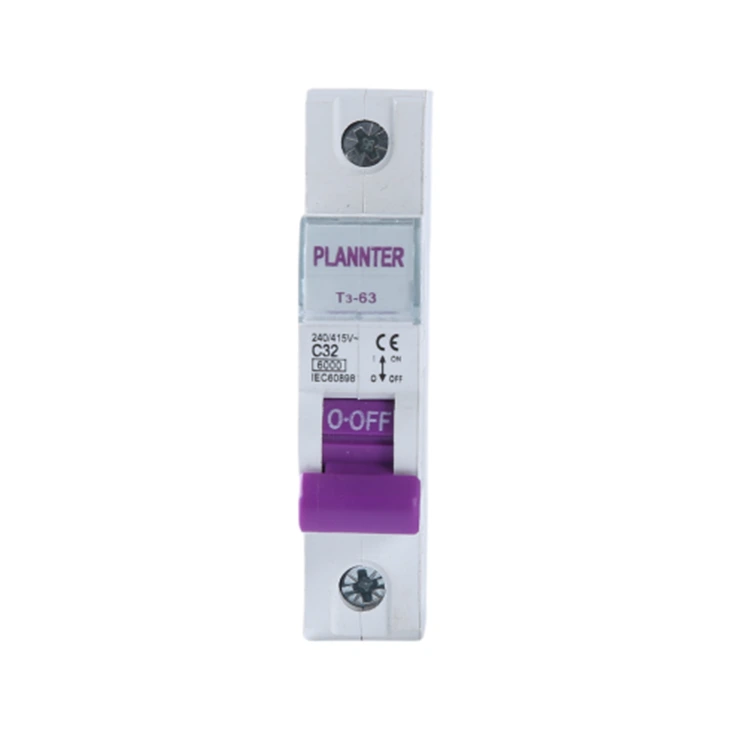

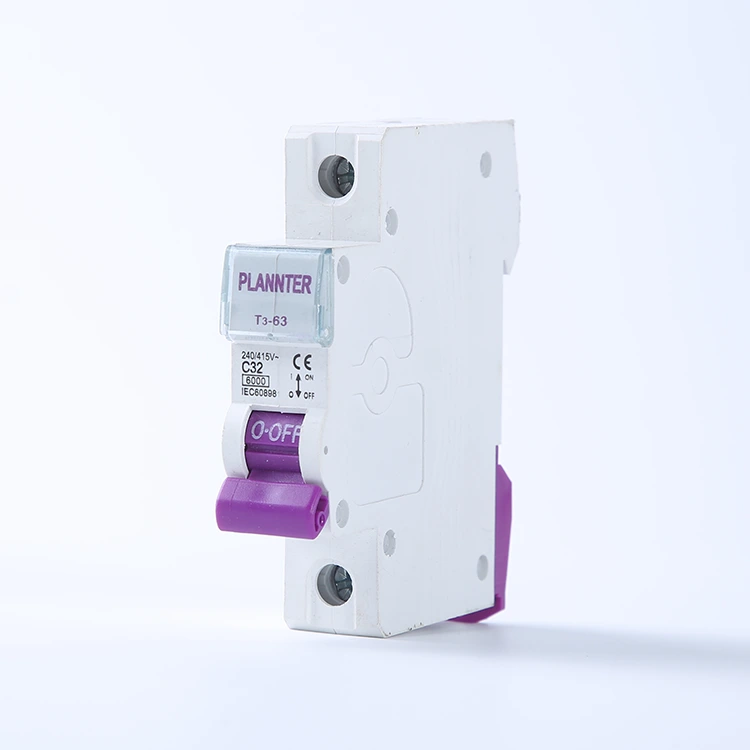

1-poliger AC-Leistungsschalter

PUGAO (Plannter Electric) ist ein professioneller Hersteller und Lieferant in China. Als eines unserer fortschrittlichen Produkte ist dieser 1-polige Wechselstrom-Leistungsschalter für Wechselstromkreise mit 50 Hz und 230 V (einphasig) geeignet und bietet Schutz vor Überlastungen und Kurzschlüssen. Es ist kostengünstiger und wird hauptsächlich in Niederspannungsstromkreisen verwendet. Es dient dem Schutz elektrischer Geräte und der persönlichen Sicherheit durch Unterbrechen des Stromkreises.

Was ist ein einpoliger Leistungsschalter?

PUGAO ist auf Leistungsschalter spezialisiert und der 1-polige AC-Leistungsschalter ist einer unserer Produkttypen. Seine Hauptvorteile sind seine geringe Größe und der minimale Platzbedarf für die Installation.

1P oder einpolig bezieht sich auf einen Leistungsschalter mit nur einem Klemmenblock, der zur Steuerung eines einphasigen stromführenden Kabels verwendet wird. Es eignet sich für normale Haushaltsbeleuchtungskreise oder Geräte mit geringem Stromverbrauch und schützt den Stromkreis vor Überlastungen, Kurzschlüssen und anderen potenziellen elektrischen Fehlern. Es handelt sich um eine relativ kostengünstige und kosteneffiziente Option, und wir haben Projekte mit verschiedenen Stromverteilungsanwendungen für Privathaushalte, Gewerbe und Industrie.

Bitte beachten Sie jedoch: Bei der Auswahl eines Leistungsschalters müssen Sie auch die tatsächliche Situation berücksichtigen und das geeignete ein- oder mehrpolige Schutzgerät auswählen. Wählen Sie nicht blind aufgrund der Vorteile oder des Preises.

Kernfunktionen

Der 1-polige AC-Leistungsschalter bietet wirksamen Schutz für einphasige AC-Stromkreise durch doppelten thermischen und magnetischen Schutz.

1. Überlastschutz

Der Leistungsschalter integriert einen hochpräzisen Bimetallstreifen. Wenn zu viele Geräte an den Stromkreis angeschlossen sind und der Strom den Nennwert überschreitet, führt die durch den Strom erzeugte Wärme dazu, dass sich der Bimetallstreifen verbiegt.

Diese verzögerte Auslösefunktion erkennt kontinuierliche Überlastungen genau und verhindert so, dass sich die Isolationsschicht der Drähte aufgrund anhaltend hoher Temperaturen spontan entzündet.

2. Sofortiger Kurzschlussschutz

Das Produkt enthält eine leistungsstarke elektromagnetische Spule. Im Falle eines Kurzschlusses erzeugt der augenblickliche Stromstoß ein starkes Magnetfeld, das innerhalb von Sekunden die Betätigung des Auslösehebels auslöst.

Durch unsere Konstruktion und Tests erreicht der einpolige Schutzschalter eine Reaktionsgeschwindigkeit im Millisekundenbereich und unterbricht den Strom, sobald ein elektrischer Funke auftritt. Dies schützt nicht nur den Stromkreis, sondern schützt auch nachgeschaltete teure Smart-Home-Geräte, Server und industrielle Steuerungsgeräte vor Überspannungsschäden.

3. Hocheffizientes Lichtbogenlöschsystem

Zusätzlich zum thermischen und magnetischen Schutzdesign ist dieser AC-Leistungsschalter auch mit einem mehrschichtigen Lichtbogenlöschgitter aus Metall ausgestattet. Der im Moment der Trennung erzeugte Lichtbogen wird zur Segmentierung, Kühlung und Löschung schnell in das Netz eingespeist.

Das Lichtbogenlöschsystem reduziert effektiv die Kontakterosion. Dank des vollautomatischen Punktschweißprozesses von PUGAO sind die Kontakte langlebiger und behalten auch nach mehreren Fehlerauslösungen einen extrem niedrigen Kontaktwiderstand und eine hervorragende Leitfähigkeit bei.

Hauptmerkmale des PUGAO AC-Leistungsschalters

Wir bieten maßgeschneiderte Lösungen und unterstützen eine hohe Isolationsspannung von bis zu 400 V AC, um elektrische Isolierung und Schutz vor Leckagen zu gewährleisten.

Wir können zufriedenstellende Lösungen entsprechend Ihren Parameteranforderungen anbieten. Stellen Sie 6A-63A-Leistungsschalter bereit, z. B. für Solaranlagen oder die tägliche Stromverteilung in Wohngebieten.

Sie müssen sich keine Sorgen um die Sicherheit machen, hohe Sicherheit, wenn die Spannung überlastet ist, wird die Stromversorgung automatisch unterbrochen, wodurch die Brandgefahr verringert wird.

Unsere 1-poligen AC-Leistungsschalter entsprechen werksseitig den CE-, CCC- und ISO-Zertifizierungen. Jeder Produktionsprozess wurde strengen Tests unterzogen, um internationalen Qualitätsstandards zu entsprechen.

Allgemeine Fehlerbehebung und Lösungen

PUGAO bietet als Hersteller von 1-poligen AC-Leistungsschaltern entsprechende technische Supportdienste an. Bei Produktproblemen steht eine technische Fernberatung zur Verfügung. Vollständige Installations- und Wartungsanweisungen, einschließlich häufiger Fehler und Lösungen, liegen Ihrer Produktlieferung bei.

1. Häufiges, unerklärliches Auslösen des Leistungsschalters

Mögliche Ursachen: Überlastung oder zu hohe Umgebungstemperatur.

Die Gesamtleistung der an die Leitung angeschlossenen Geräte übersteigt den Nennwert des Leistungsschalters oder der Leistungsschalter war über einen längeren Zeitraum in einem geschlossenen Verteilerkasten mit hoher Temperatur in Betrieb, wodurch die Metallplatte des Wärmeschutzes vorzeitig auslöste.

Lösung: Bitte überprüfen Sie die Leitungslast. Wir empfehlen die Aufrüstung auf einen höheren Nennstrom und die Sicherstellung, dass der Drahtdurchmesser kompatibel ist.

Wenn Umweltfaktoren die Ursache sind, empfehlen wir, die Belüftung des Verteilerkastens zu verbessern. PUGAO-Produkte wurden unter Berücksichtigung des Temperaturanstiegs entwickelt. Wenn die Umgebung extrem ist, kontaktieren Sie uns bitte für entsprechende Anpassungsanpassungen während der Auswahl- und Lösungsentwicklungsphase.

2. Überhitzung oder brennender Geruch an den Anschlüssen

Mögliche Ursachen: Lockere Crimpung oder falscher Drahtdurchmesser.

Lose Schrauben erhöhen den Übergangswiderstand; Dünne Drähte verursachen bei hohem Strom hohe Temperaturen an der Verbindungsstelle. Beide Situationen können zu Problemen führen.

Lösung: Trennen Sie sofort die Stromversorgung, überprüfen Sie die Verkabelungsschrauben und ziehen Sie sie wieder fest. Unsere Produkte verwenden verdickte Tunnelklemmen mit einem hohen Drehmoment; Wir empfehlen die Verwendung eines professionellen isolierten Schraubendrehers zum Anziehen auf den Standardwert. Stellen Sie sicher, dass der Draht vollständig in das Anschlussloch eingeführt ist und kein freiliegender Drahtkern vorhanden ist.

3. Griff lässt sich nicht schließen, nicht nach oben bewegen

Mögliche Ursachen: Anhaltender Kurzschluss oder Mechanismusblockierung.

Im Stromkreis liegt immer noch ein Kurzschluss vor. Der magnetische Auslösemechanismus weigert sich aus Sicherheitsgründen zwangsweise, zu schließen, oder die interne Lichtbogenlöschkammer könnte durch einen großen Stromstoß beschädigt werden.

Lösung: Erzwingen Sie in dieser Situation nicht das Schließen des Stromkreises! Überprüfen Sie zunächst, ob in nachgeschalteten Geräten Kurzschlüsse oder Schäden an der Verkabelung vorliegen.

Lässt sich der Stromkreis trotz Ausschluss äußerer Fehler immer noch nicht schließen, hat der 1P AC-Leistungsschalter seine Schutzaufgabe erfüllt. Um den Zustand des Produkts weiter zu bestätigen, kann ein Austausch erforderlich sein. Kontaktplaner.

4. Nachgeschaltete Geräte haben nach dem Schließen des Schalters keinen Strom

Mögliche Ursachen: Falsche Verkabelung oder interner Mechanismusfehler.

Ankommende und abgehende Leitungen sind vertauscht oder die Drahtklemme liegt auf der Isolierung; Obwohl sich der Griff in der EIN-Position befindet, sind die internen Kontakte nicht geschlossen.

Lösung: Messen Sie mit einem Multimeter die Spannung an den Ausgangsklemmen und prüfen Sie, ob die Kabelklemme auf die Kabelisolierung drückt.

Jedes PUGAO-Produkt wird auf einer automatisierten Werkbank einer Polaritäts- und Durchgangsprüfung unterzogen. Sollte trotz korrekter Verkabelung immer noch keine Spannung anliegen, wenden Sie sich bitte an unseren technischen Support.

FAQ:

Akzeptieren Sie maßgeschneiderten Service?

Ja, wir verfügen über mehr als 10 Jahre Erfahrung in der Branche der einpoligen AC-Leistungsschalter. Wir bieten OEM/ODM-Service und können Ihr Markenlogo auf die Produkte drucken. Wir können auch maßgeschneiderte Lösungen gemäß Ihren Zeichnungen und Parameteranforderungen anbieten.

Wie lang ist Ihre Lieferzeit?

Dies hängt vom Bedarf und der Menge der von Ihnen gekauften Produkte ab.
