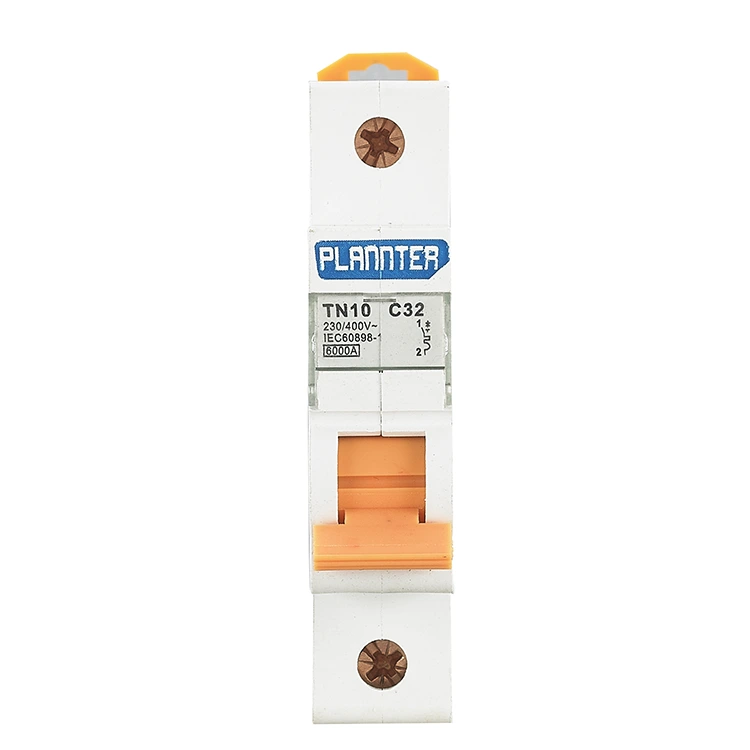

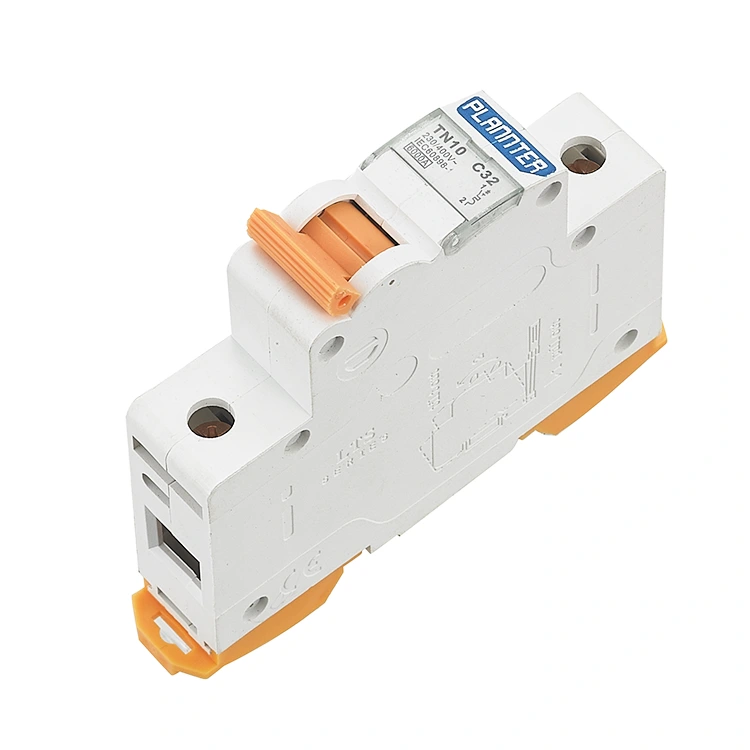

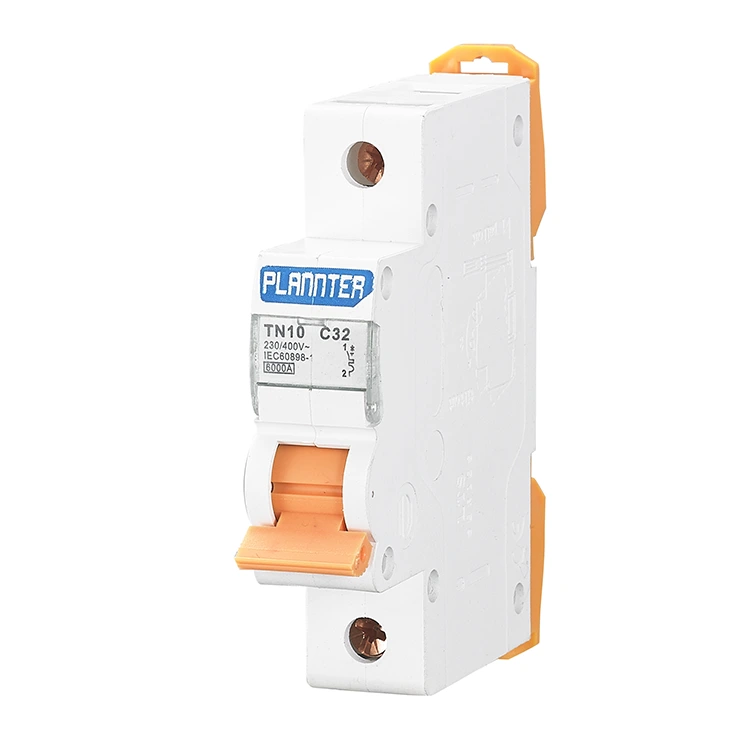

Leistungsschalter für den Kurzschlussschutz

Ein Leistungsschalter für den Kurzschlussschutz ist ein Niederspannungs-Stromverteilungsgerät. Es ist mit einer Lichtbogenlöschvorrichtung ausgestattet, die den Stromkreis effektiv schützt. In häuslichen und industriellen Umgebungen spielen Leistungsschalter eine ähnliche Rolle wie die Kombination elektrischer Komponenten wie Messerschalter, Sicherungen und Thermorelais, um den sicheren Betrieb von Stromkreisen zu gewährleisten.

Funktionsprinzip

Im Inneren verfügt der Leistungsschalter über zwei primäre Schutzmechanismen: einen Bimetallstreifen zur Bewältigung allmählicher Überlastungen und eine elektromagnetische Spule zur Bewältigung von Kurzschlüssen. Um die automatische Trennung des Stromkreises innerhalb von Millisekunden zu gewährleisten, führt das Gerät bei Auslösung den folgenden Funktionsablauf aus:

Sofortige Erfassung: Bei einem Kurzschluss fließt ein gewaltiger Stromstoß durch die Spule im Leistungsschalter.

Magnetische Krafterzeugung: Gemäß den Prinzipien der elektromagnetischen Induktion erzeugt dieser außergewöhnlich hohe Strom sofort ein immens starkes Magnetfeld.

Mechanischer Aufprall: Die von diesem Magnetfeld erzeugte Kraft wirkt wie ein schwerer Hammer und versetzt den Auslösemechanismus augenblicklich in einen Schlag.

Schnelle Trennung: Die elektrischen Kontakte werden innerhalb von Millisekunden gewaltsam geöffnet, wodurch der Stromfluss abrupt unterbrochen wird und so verhindert wird, dass die Verkabelung durch extreme Hitze schmilzt oder Feuer fängt.

Arten von Leistungsschalterpolen

1. Einpolige Leistungsschalter: Leistungsschalter für den Kurzschlussschutz haben nur einen Schaltkontakt und werden hauptsächlich für einphasige Stromkreise verwendet, beispielsweise für Beleuchtungsstromkreise oder Steckdosen im Haushalt.

2. Zweipolige Leistungsschalter: Zweipolige Leistungsschalter verfügen über zwei Schaltkontakte zur Steuerung der Phasen- und Neutralleiter. Zweipolige Leistungsschalter werden normalerweise in Szenarien eingesetzt, in denen sowohl die Phasen- als auch die Neutralleiter gleichzeitig gesteuert werden müssen, beispielsweise bei Motorsteuerungen oder zweiphasigen Stromversorgungssystemen.

3. 3-polige Leistungsschalter: 3-polige Leistungsschalter verfügen über drei Schaltkontakte, die drei separate Phasendrähte steuern, wie z. B. gewerbliche und industrielle Geräte, die die gleichzeitige Steuerung von drei separaten Stromleitungen erfordern, um eine sichere und ausgewogene Lastverteilung zu gewährleisten.

Vorteile

1. Dieser Leistungsschalter für den Kurzschlussschutz verwendet die standardmäßige 35-mm-DIN-Schienenmontagemethode und verfügt über einen hochpräzisen magnetisch-thermischen Doppelauslösemechanismus, um den sofortigen Einschaltstrom zu bewältigen.

2. Verbessertes Design des Isoliersystems, um eine Alterung der Isolierung durch langfristige thermische Belastung zu verhindern;

3. Nennisolationsspannung bis AC400V, mit Überspannungsschutz, geeignet für die Photovoltaik-Stromerzeugung und komplexe Stromverteilungsnetze;

4. Von 6 A bis 63 A Nennstromoptionen, kompaktes und modulares Design, um die Wohnbeleuchtung, Steckdosen, Motoren, Photovoltaikanlagen und andere unterschiedliche Szenarien des Lastbedarfs zu erfüllen.

5. The product supports OEM/ODM service, which meets the demand of overseas distribution and brand customization. PUGAO (Plannter Electric) factory has passed ISO9001 international quality system certification.

Anwendungsszenarien

Die Leistungsschalter von PUGAO für den Kurzschlussschutz werden in privaten, gewerblichen und industriellen Stromnetzen eingesetzt und bieten zuverlässigen Schutz für eine Vielzahl von Umgebungen.

1. Stromverteilungssysteme für Privathaushalte

Wird in Stromkreisen für Beleuchtung, Steckdosen und Haushaltsgeräte verwendet; Im Falle eines Kurzschlusses, der durch alternde Leitungen oder Gerätestörungen verursacht wird, unterbrechen sie schnell die Stromversorgung, um ein Durchbrennen der Leitungen oder den Ausbruch eines Feuers zu verhindern.

2. Energiesysteme für Gewerbegebäude

Unsere Leistungsschalter eignen sich für Stromverteilungssysteme in gewerblichen Einrichtungen wie Einkaufszentren, Bürogebäuden und Hotels. Sie werden sowohl auf Haupt- als auch auf Abzweigstromkreise angewendet und verhindern, dass Kurzschlüsse zu großflächigen Stromausfällen oder Geräteschäden führen.

3. Industrieanlagen und Produktionslinien

Wird in verschiedenen Arten von Industriemaschinen, Elektromotoren und automatisierten Produktionslinien eingesetzt. Bei Geräteausfällen oder Verkabelungsanomalien unterbrechen sie schnell die Stromversorgung und verhindern so Geräteschäden und Produktionsunterbrechungen, während gleichzeitig Wartungskosten und Ausfallrisiken reduziert werden.

4. Stromverteilerschränke und Steuerungssysteme

Kann in Stromverteilerschränken und Schalttafeln installiert werden, um als zentrale Schutzkomponenten zu dienen und einen zentralen Kurzschlussschutz für mehrere Stromkreise zu bieten. Diese werden häufig in Ingenieurprojekten und integrierten Elektrogerätebaugruppen eingesetzt.

5. Umgebungen mit hohem Kurzschlussstrom

Für Stromkreise in der Nähe von Transformatoren oder Stromversorgungsquellen oder in anderen Bereichen mit hohen Kurzschlussströmen, in denen Leistungsschalter mit hoher Ausschaltleistung erforderlich sind, ist dieses Produkt die ideale Wahl.

FAQ

F: Sind Kurzschlussschutz und Überlastschutz dasselbe?

A: Nein. Obwohl sie normalerweise in denselben Leistungsschalter integriert sind, funktionieren sie nach unterschiedlichen Prinzipien. Der Überlastschutz schützt vor länger andauernder Überlastung durch Hitzestau; Der Kurzschlussschutz schützt vor plötzlich auftretenden großen Strömen und beruht auf magnetischen Anziehungskräften.

F: Warum haben einige Leistungsschalter einen Nennstrom von 6 kA, während andere einen Nennstrom von 15 kA haben?

A: Dies gibt die Ausschaltkapazität an. Eine Nennleistung von 6 kA bedeutet, dass der maximale Kurzschlussstrom, der sicher unterbrochen werden kann, 6.000 Ampere beträgt. Übersteigt der tatsächliche Kurzschlussstrom diesen Wert, kann es zur Explosion des Leistungsschalters kommen. Standorte mit größeren Transformatorkapazitäten erfordern Leistungsschalter mit höherer Ausschaltleistung; Bitte lassen Sie sich vor der Auswahl von PUGAO professionelle Empfehlungen oder eine individuelle Designlösung geben.

F: Kann ich den Leistungsschalter reinigen? Wie soll ich vorgehen?

A: Ja, aber Sie müssen vorher sicherstellen, dass die Stromversorgung vollständig unterbrochen ist.

Bitte wischen Sie Staub mit einem trockenen Tuch vom Gehäuse ab und achten Sie darauf, dass keine Staubpartikel in die Lichtbogenlöschkammer gelangen.

Streng verboten: Verwenden Sie zum Reinigen des Kunststoffgehäuses keine chemischen Lösungsmittel oder Wasser, da dies die Leistung der flammhemmenden Materialien beeinträchtigen oder interne Kurzschlüsse verursachen kann.
