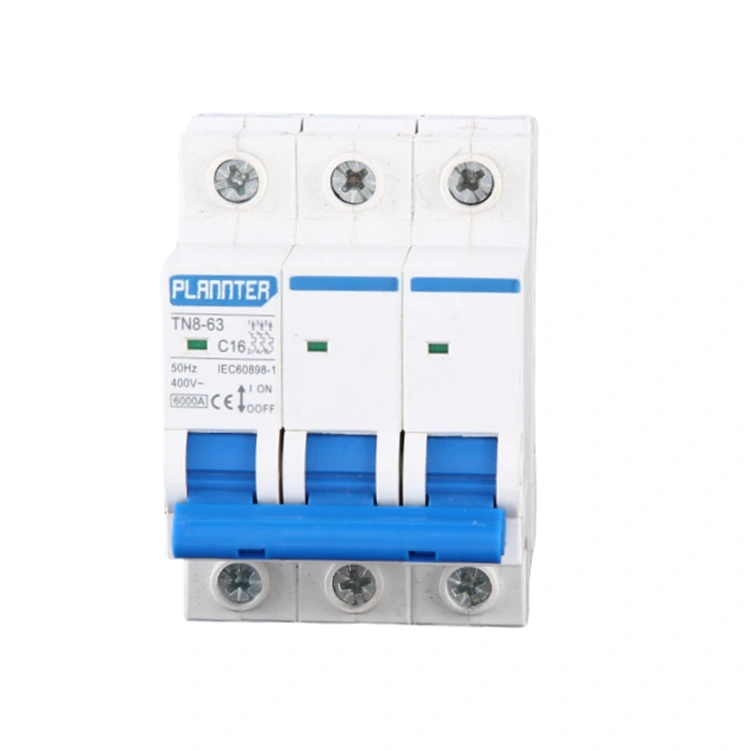

3-poliger Miniatur-Leistungsschalter aus Kupfer

PUGAO (Plannter Electric) 3-polige Kupfer-Miniatur-Leistungsschalter haben ein schönes und einfaches Design mit glatten Linien und bestehen aus hochwertigen Gehäusematerialien mit guter Flammhemmung. Darüber hinaus erleichtern die kompakte Bauweise und das geringe Volumen den platzsparenden Einbau in verschiedene Verteilerkästen und Schaltschränke.

Zu den Schlüsselkomponenten gehören Kontakte, Lichtbogenlöschvorrichtung, Auslösemechanismus usw. Die Kontakte bestehen aus hochwertigem Kupfer, das eine gute Leitfähigkeit und Verschleißfestigkeit aufweist, den Kontaktwiderstand verringert und den Wärmeverlust verringert. Wir verwenden fortschrittliche Lichtbogenlöschtechnologie wie Lichtbogenlöschgitter und Lichtbogenlöschschilde, die den Lichtbogen schnell löschen können, wenn der Leistungsschalter den Stromkreis unterbricht, und so verhindern, dass der Lichtbogen die Ausrüstung beschädigt. Der Auslösemechanismus ist der Schlüssel zur Realisierung der automatischen Schutzfunktion des MCB. Wenn der Stromkreis überlastet, kurzgeschlossen oder andere Fehler sind, kann der Auslösemechanismus schnell betätigt werden, um den Leistungsschalter auszulösen und den Stromkreis zu unterbrechen, um die Sicherheit von elektrischen Geräten und Personal zu schützen.

Warum ist Kupfer für 3P-Leistungsschalter unerlässlich?

In vielen Anwendungen haben 3P-Leistungsschalter die Aufgabe, Elektromotoren oder große Industrieanlagen mit Strom zu versorgen, wobei hohe Strombelastungen und längere Betriebszeiten erforderlich sind. Wenn aus Kostengründen Materialien wie kupferkaschiertes Aluminium oder sogar kupferplattiertes Eisen für interne leitende Komponenten verwendet werden, wird die Leistung beeinträchtigt; Insbesondere fehlen dem Gerät die entscheidenden Vorteile, die eine Vollkupferkonstruktion bietet:

1. Extrem geringer Temperaturanstieg

Der elektrische Widerstand von Kupfer ist deutlich geringer als der von Aluminium oder Eisen. Beim Leiten hoher Ströme – etwa 32 A oder 63 A – erzeugen leitfähige Komponenten aus reinem Kupfer wesentlich weniger Wärme. Dadurch wird sichergestellt, dass der Leistungsschalter nicht durch interne Überhitzung fehlerhaft auslöst und sein Gehäuse nicht spröde wird oder sich aufgrund längerer Einwirkung hoher Temperaturen vorzeitig verschlechtert.

2. Überlegene Kurzschlussfestigkeit

Kupfer verfügt über eine hervorragende mechanische Festigkeit und thermische Stabilität. Im Falle eines Kurzschlusses, der Fehlerströme von 6 kA oder 10 kA erzeugt, führen die enormen elektromagnetischen Kräfte und die extreme Hitze des Lichtbogens nicht dazu, dass sich die leitenden Sammelschienen verformen oder schmelzen, sodass der Leistungsschalter den Fehlerstrom sicher und effektiv unterbrechen kann.

3. Hervorragende Verkabelungsleistung

Kupferverdrahtungsanschlüsse weisen eine bessere Affinität zu Kabeln auf (die normalerweise ebenfalls aus Kupferdraht bestehen), was zu einem geringeren Kontaktwiderstand führt. Darüber hinaus weist Kupfer eine hohe Oxidationsbeständigkeit auf und verhindert so eine Überhitzung und Verkohlung an den Anschlusspunkten der Leitungen.

Kernparameter

Nennspannung: Die Nennspannung beträgt AC400V, die in einer Umgebung mit 400V AC-Spannung stabil und unfallfrei betrieben werden kann und für den Einsatz in Niederspannungs-Stromverteilungssystemen wie Industrieanlagen, Gewerbegebäuden, Wohnhäusern und anderen Orten geeignet ist.

Warme Tipps: Bei der Auswahl von Leistungsschaltern muss die Nennspannung mit der tatsächlichen Stromkreisspannung übereinstimmen, andernfalls kann es dazu kommen, dass der Leistungsschalter nicht richtig funktioniert und sogar Sicherheitsunfälle verursacht werden.

Nennstrom: Der Nennstrom reicht von 6A bis 63A, wodurch die Anforderungen unterschiedlicher Lastströme erfüllt werden können.

Kurzschlussausschaltvermögen: Der 3-polige Kupfer-Miniatur-Leistungsschalter Modell T8-3P von Pugao unterstützt eine Kurzschlussausschaltkapazität von bis zu 6 kA. Es verfügt über ein starkes Kurzschlussausschaltvermögen, das bei Kurzschlussfehlern den Strom schnell unterbrechen kann und die Sicherheit elektrischer Geräte und des gesamten Stromsystems wirksam schützt.

Unsere Fertigungsstandards

Als direkter Hersteller ist PUGAO (Plannter Electric) bestrebt, in allen unseren hochwertigen 3-poligen Leistungsschaltern hochwertige Kupferkomponenten zu verwenden. Sie können mit vollem Vertrauen mit dem Großeinkauf fortfahren oder uns direkt kontaktieren, um spezifische Anpassungen zu vereinbaren, die auf Ihre Projektanforderungen zugeschnitten sind.

Vollautomatische Punktschweißtechnologie: Mit hochpräzisen Geräten verschweißen wir die Kupferkontakte mit den Stromschienen und stellen so sicher, dass der elektrische Widerstand an den Verbindungsstellen nahezu Null ist.

Elektrolytisches Kupfer der Güteklasse T2: Wir wählen ausschließlich hochreines Elektrolytkupfer aus und verzichten strikt auf die Verwendung von recyceltem oder verunreinigtem Kupfer. Damit garantieren wir – direkt von der Quelle –, dass unsere Produkte ein echtes Schaltvermögen von 6 kA erreichen.

Dicke versilberte Kontakte: Auf den Kontaktflächen unserer stromführenden Kupferkomponenten integrieren wir zusätzliche Kontakte aus einer Legierung auf Silberbasis, um Lichtbogenerosion zu verhindern – das Abbrennen des Kupfermaterials durch Lichtbögen, die bei Stromkreisunterbrechungen entstehen.

Wo eignet sich ein 3-poliger Kupfer-Leitungsschutzschalter?
