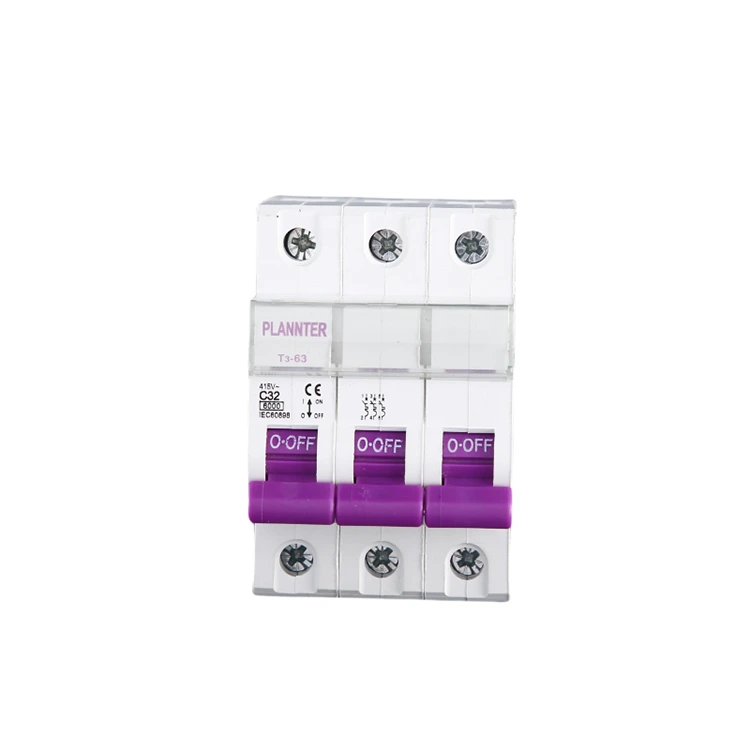

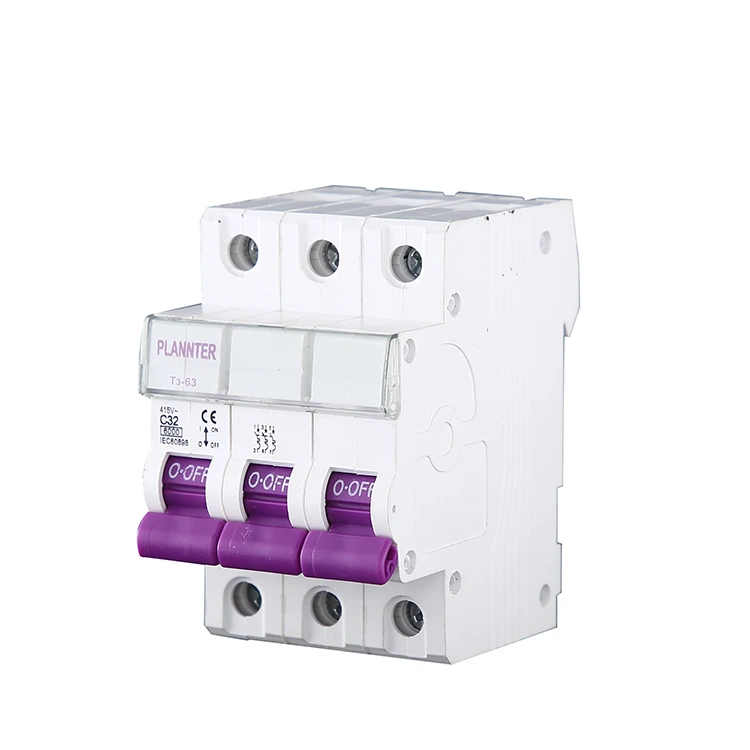

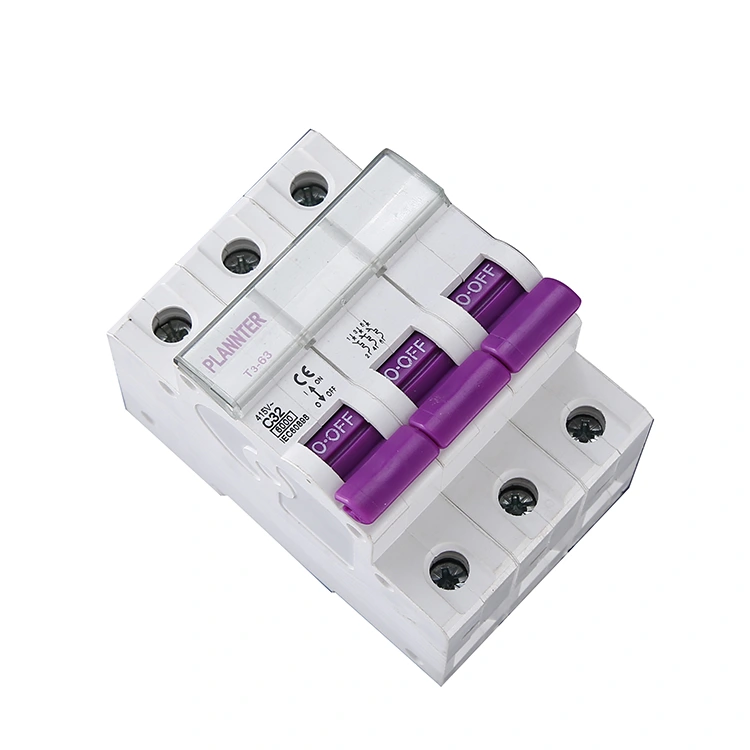

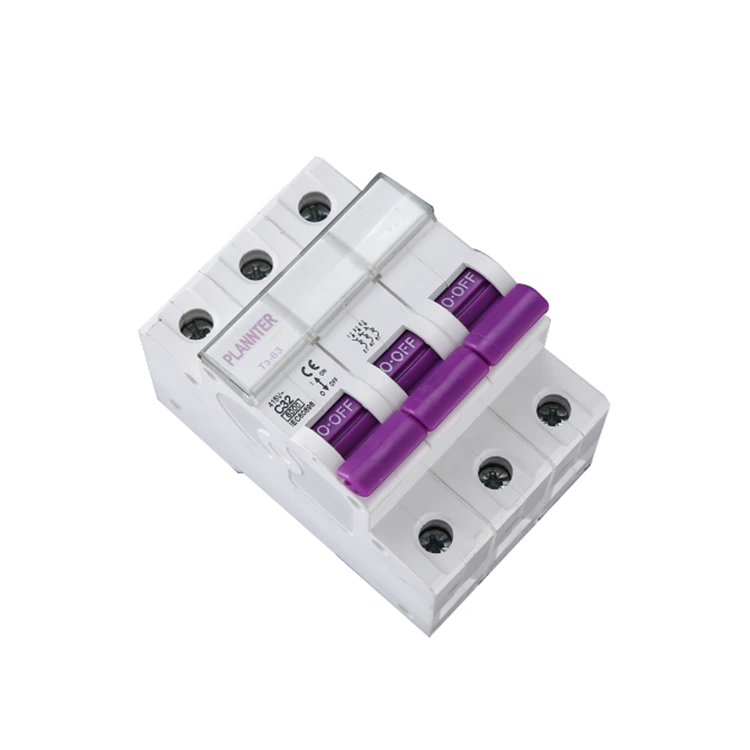

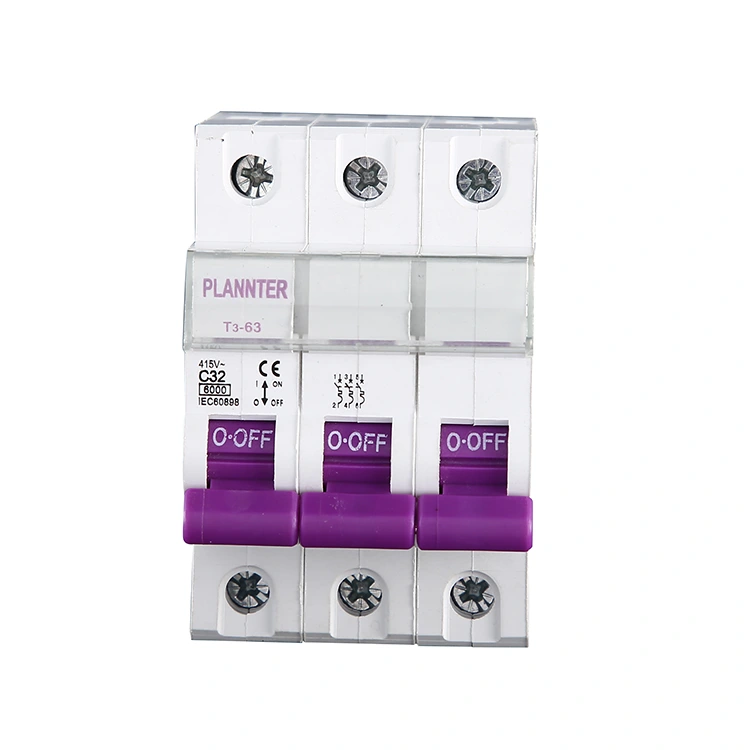

3-poliger AC-Leistungsschalter

Der 3-polige Wechselstrom-Leistungsschalter gehört zur Kategorie der Niederspannungs-Elektrogeräte, die in industriellen, gewerblichen und zivilen Bereichen weit verbreitet sind und für dreiphasige Stromkreise ausgelegt sind. Bei Stromanomalien wie Überlastung und Kurzschlussbedingungen kann der Stromkreis automatisch abgeschaltet werden, um die Sicherheit der Ausrüstung und des Personals zu schützen. Wählen Sie PUGAO (Plannter Electric) als Hersteller und erhalten Sie einen Direktpreis ab Werk.

Produktmerkmale

1. Dreiphasen-Synchronsteuerung

Dieser 3-polige AC-Leistungsschalter ist in der Lage, die dreiphasigen Stromleitungen L1, L2 und L3 gleichzeitig zu verbinden oder zu trennen. Sollte in einer einzelnen Phase ein Fehler auftreten, löst das Gerät eine gleichzeitige Stromunterbrechung in allen drei Phasen aus und verhindert so Geräteschäden, die durch den Betrieb bei Phasenausfall verursacht werden.

2. Überlast- und Kurzschlussschutz

Überlastschutz: Nutzt thermische Auslösung, um anhaltende Überstrombedingungen zu bekämpfen.

Kurzschlussschutz: Verwendet magnetische Auslösung, um Hochstromfehler sofort zu unterbrechen.

Durch die Wahl dieses fortschrittlichen Produkts gewährleisten Sie einen umfassenden Sicherheitsschutz für Ihre Stromkreise.

3. Verbesserte Betriebssicherheit der Ausrüstung

Dieses Produkt mindert Risiken im Zusammenhang mit dreiphasigen Spannungsungleichgewichten, schützt kritische Geräte – wie Motoren und Kompressoren – und reduziert effektiv die mit Geräteschäden und Ausfallzeiten verbundenen Kosten.

4. Modularer Aufbau und Installation

PUGAO-Produkte verfügen über ein DIN-Schienenmontagedesign, das eine nahtlose Integration in Stromverteilerschränke oder Schalttafeln ermöglicht. Dies erleichtert eine effiziente Batch-Installation und Wartung innerhalb von Engineering-Projekten.

Wichtige Parameter und Spezifikationen

Beim Kauf oder bei der Auswahl eines Produkts können Sie die folgenden Parameter für den 3-poligen AC-Leistungsschalter basierend auf Ihren spezifischen Projektanforderungen überprüfen oder uns kontaktieren, um eine umfassende, auf Ihre Bedürfnisse zugeschnittene Lösung zu entwickeln.

Nennspannung (Ue): Typischerweise 380 V, 400 V oder 415 V AC (für Dreiphasensysteme).

Nennstrom (In): Übliche Nennwerte sind 16A, 32A und 63A; Hochstrommodelle sind bis 100A oder 125A erhältlich.

Schaltvermögen (Icn): Wie 6kA oder 10kA. Angesichts der höheren Energieniveaus bei Dreiphasenstrom wird empfohlen, der 10-kA-Spezifikation Vorrang einzuräumen, um die Sicherheitsredundanz zu verbessern.

Auslösekurve:

Typ C: Geeignet für Bürogebäude, Beleuchtungssysteme oder allgemeine gewerbliche Stromverteilung.

Typ D: Speziell für Motorstartanwendungen entwickelt, fähig, sofortigen Einschaltströmen vom 10- bis 14-fachen des Nennstroms standzuhalten.

Vorsichtsmaßnahmen für den Gebrauch

1. Elektrische Systeme sind hochkomplex. Aus Sicherheitsgründen sollte der Betrieb und die Installation von 3-poligen AC-Leistungsschaltern von qualifizierten Technikern durchgeführt werden. Trennen Sie beispielsweise im Betrieb zunächst die lastseitige Stromversorgung und anschließend die Sekundär- und Tertiärseite.

2. Halten Sie sich während des Betriebs strikt an die Betriebsabläufe. Wenn eine Situation eintritt, die den normalen Betrieb des elektrischen Systems beeinträchtigt, ergreifen Sie sofort Notfallmaßnahmen.

3. Nach erfolgreicher Installation funktioniert der Leistungsschalter normal. Überwachen Sie während des Betriebs zeitnah aktuelle Daten und führen Sie regelmäßige Inspektionen und Wartungen durch.

Wann ist ein 3-poliger AC-Leistungsschalter erforderlich?

Als professioneller Hersteller und Lieferant bietet PUGAO auch 1-polige (1P) und 2-polige (2P) Leistungsschalter an; Was die Produktauswahl betrifft, muss jedoch ein 3-poliger (3P) Schutzschalter verwendet werden, wenn es um dreiphasige elektrische Geräte oder dreiphasige Stromleitungen geht. Nachfolgend finden Sie unsere Empfehlungen für bestimmte Szenarien:

1. Dreiphasenmotorausrüstung

Beispiele hierfür sind Industriemotoren, Wasserpumpen, Luftkompressoren usw.

Grund:

Drehstrommotoren erfordern eine gleichzeitige Stromversorgung über alle drei Phasen. Wenn nur eine einzelne Phase unterbrochen wird, während die anderen aktiv bleiben, läuft der Motor im Zustand „Phasenverlust“. Dies führt unweigerlich zum Durchbrennen des Motors und damit zu erheblichen finanziellen Verlusten.

2. Dreiphasige Stromversorgungssysteme

Beispiele hierfür sind Fabrikstromverteilungssysteme, kommerzielle Dreiphasenverkabelungen, Dreiphasenverteilerschränke usw.

Grund:

Der Grundgedanke hier entspricht dem der oben genannten Gerätekategorie: Dreiphasenleitungen müssen synchron ein- und ausgeschaltet werden. Sollte in einer einzelnen Phase eine Anomalie auftreten, muss der gesamte Stromkreis abgeschaltet werden, um einen umfassenden, synchronisierten dreiphasigen Schutz zu gewährleisten.

3. Hochleistungs-Industrie- oder Gewerbegeräte

Beispiele hierfür sind zentrale Klimaanlagen, industrielle Heizgeräte, automatisierte Produktionsmaschinen usw.

Grund:

Solche Geräte verbrauchen typischerweise viel Strom und sind auf eine dreiphasige Versorgung angewiesen; Daher ist für die ordnungsgemäße Funktion ein stabiler und ausgeglichener Dreiphasenstrom erforderlich.

4. Andere Szenarien, die Schutz vor Schäden durch Phasenausfall erfordern

Bei Projekten mit solchen Geräten birgt die Verwendung von 1P- oder 2P-Leistungsschaltern anstelle einer 3P-Einheit ein Risiko: Wenn eine Phase unterbrochen wird, während die anderen unter Spannung bleiben, funktioniert das Gerät weiter, wenn auch in einem beeinträchtigten und anormalen Zustand.

Bitte kontaktieren Sie PUGAO für spezifische Lösungsdesign- und technische Supportdienste.

FAQ

F: Bietet PUGAO Anpassungsdienste an?

A: Ja, wir bieten maßgeschneiderten Service. Als chinesischer Hersteller von 3-poligen Wechselstrom-Leistungsschaltern mit 14 Jahren Berufserfahrung im Werk können Sie die Parameter wie Nennstrom, Ausschaltvermögen und Installationsmethode entsprechend den spezifischen Anforderungen anpassen.

F: Welche technischen Parameter muss ich sehen?

A: 1. Nennstrom – muss mit dem tatsächlichen Arbeitsstrom der Last übereinstimmen;

2. Nennbetriebsspannung – muss mit dem Spannungsniveau des Systems übereinstimmen;

3. Kurzschlussausschaltvermögen – Muss größer sein als der erwartete Kurzschlussstrom am Installationsort.
