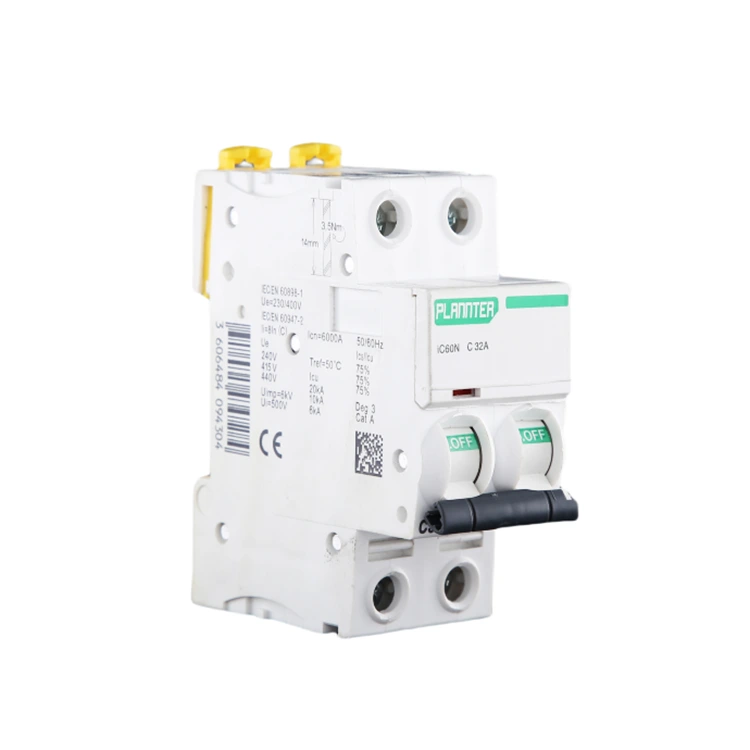

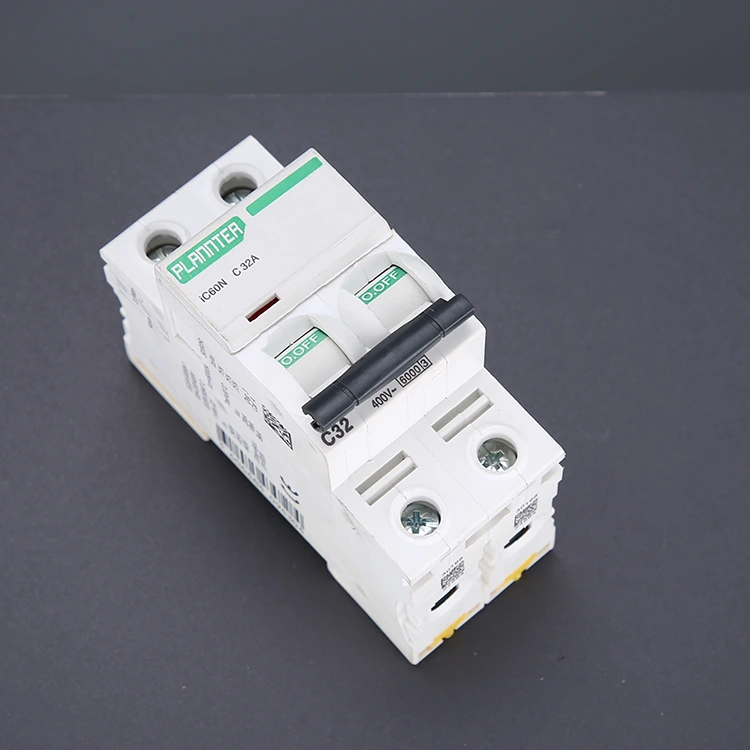

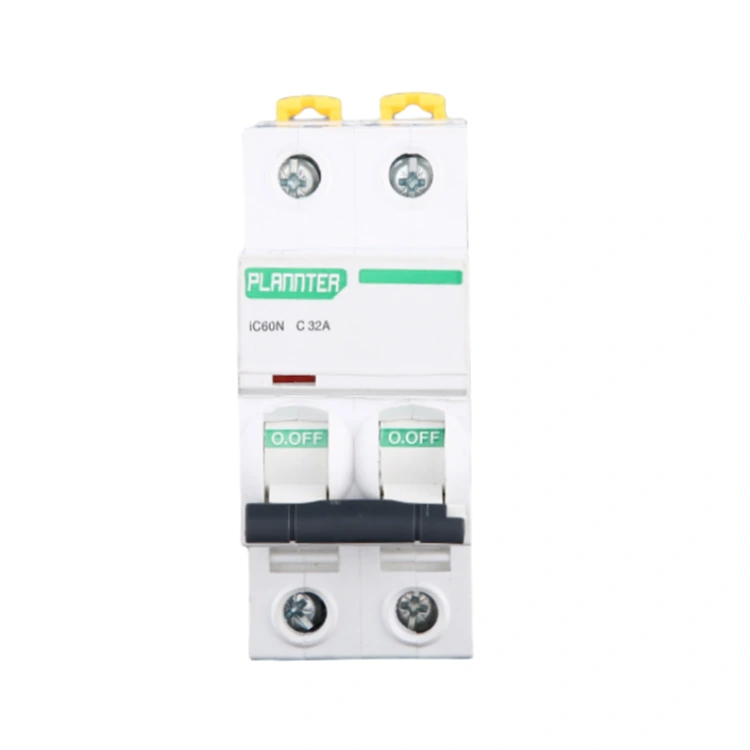

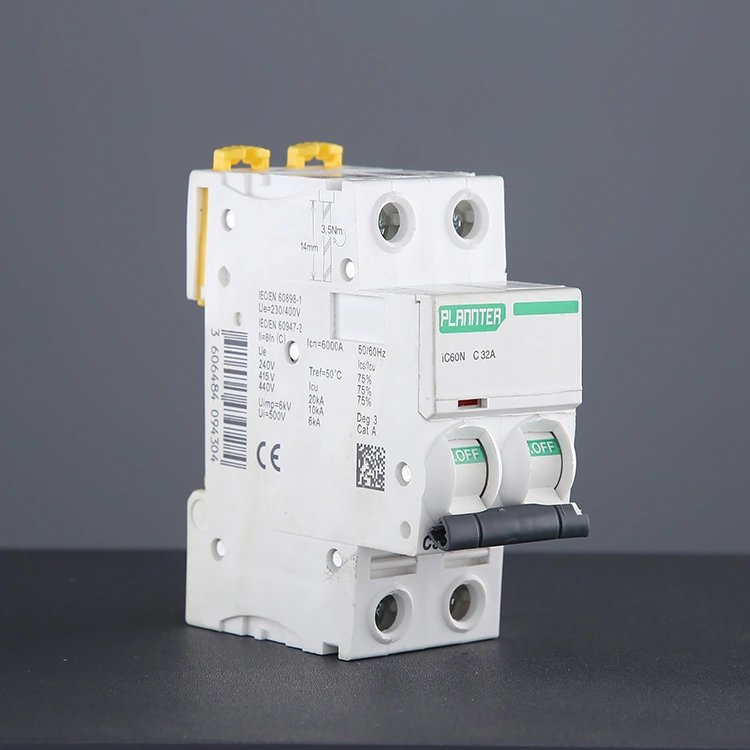

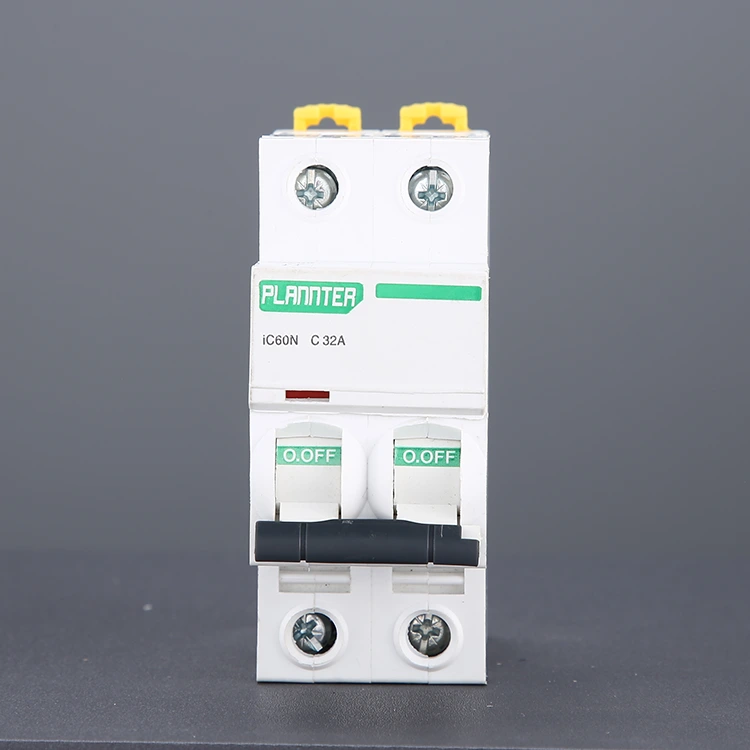

Miniatur-Leistungsschalter für DIN-Schienenmontage

Im Gegensatz zu einpoligen Schutzschaltern (1P), die nur den Brandschutzleiter trennen, trennt der 2-polige Miniatur-Schutzschalter für DIN-Schienenmontage beim Auslösen synchron den Brandschutz- und Nullleiter, wodurch das Risiko eines Stromschlags aufgrund der Elektrifizierung des Nullleiters vermieden wird, was einen höheren Sicherheitsfaktor darstellt. Daher eignet es sich besonders für Anwendungen, die einen vollständigen Schutz vor Stromausfällen erfordern, wie z. B. Haushaltsklimaanlagen, Warmwasserbereiter, Hauptschalter für die Verteilung, kleine Stromgeräte usw.

Warum ist das DIN-Schienendesign der Industriestandard?

1. Modularität und Flexibilität

Ähnlich wie beim Bauen mit Blöcken können Sie mehrere Leistungsschalter, Fehlerstromschutzschalter, Schütze oder Relais nebeneinander auf der Schiene montieren.

Wenn für einen Stromkreis ein zusätzlicher Abzweig erforderlich ist, müssen Sie lediglich einen neuen Leistungsschalter an einer freien Stelle auf der Schiene einsetzen – ohne den gesamten Verteiler austauschen zu müssen.

2. Außergewöhnliche Installationseffizienz

Für Elektriker dauert die Installation eines auf einer DIN-Schiene montierten Miniatur-Leistungsschalters nur wenige Sekunden. Im Vergleich zu herkömmlichen Schraubmethoden verkürzt sich die Installationszeit um über 80 %.

3. Standardisierung und Austauschbarkeit

Durch die Einhaltung der Norm IEC 60898 sind PUGAO-Leistungsschalter maßlich vollständig kompatibel mit Marken wie ABB, Schneider Electric und Siemens. Wenn Sie vorhandene Geräte ersetzen müssen, dienen unsere Produkte als direkter Ersatz.

4. Wärmeableitung und Wartung

Durch die Schienenmontage werden die Leistungsschalter aufgehängt und hinter ihnen entsteht ein Luftzirkulationsspalt, der eine effektive Wärmeableitung ermöglicht.

Für die Wartung müssen Sie lediglich das jeweilige Gerät von der Schiene entfernen, wodurch die Demontage des gesamten Schrankgehäuses entfällt.

DIN-Schienenmontage vs. feste Montage: Was ist der Unterschied?

Szenarien für die Auswahl der Schienenmontage: Die Schienenmontage ist die bevorzugte Wahl für über 90 % der Leistungsschalteranwendungen.

● Standardverteilerkästen oder -schränke

● Situationen, die eine Batch-Installation erfordern (Engineering-Projekte)

● Fälle, in denen zukünftige Wartung oder Erweiterung erforderlich sein könnte

● Stromverteilungssysteme für Privathaushalte, Gewerbebetriebe und die meisten Industrieanlagen

Funktion

Überlastschutz: Wenn der Laststrom über einen längeren Zeitraum den Nennwert überschreitet, verbiegt sich das Bimetall im Inneren des MCB durch die Hitze, wodurch der mechanische Mechanismus aktiviert und der Stromkreis unterbrochen wird, wodurch verhindert wird, dass die Leitung überhitzt und ein Brand entsteht.

Kurzschlussschutz: Wenn in der Leitung ein Kurzschluss auftritt und der Strom sofort ansteigt, erzeugt der elektromagnetische Schlagbolzen schnell eine starke Magnetkraft und drückt auf den Verbindungsmechanismus, um die Kontakte zu trennen, wodurch eine Auslösung im Millisekundenbereich erfolgt.

Völlige Isolation: Während der Wartung oder Überholung kann die manuelle Betätigung des Leistungsschalters gleichzeitig die Feuerleitung und die Nullleitung trennen, wodurch sichergestellt wird, dass das Gerät nicht unter Strom steht und die Sicherheit der Bediener gewährleistet wird.

Doppelte Überwachung: Dieser Miniatur-Leistungsschalter für die DIN-Schienenmontage kann den aktuellen Status der Brandschutz- und Nullleitung in Echtzeit überwachen und die Schutzmaßnahme sofort ausführen, sobald in einer der Leitungen eine Anomalie auftritt.

Wie installiere ich einen Leistungsschalter für die DIN-Schienenmontage richtig?

Im Lieferumfang Ihrer Produktlieferung stellt PUGAO eine umfassende Installations- und Wartungsanleitung zur Verfügung; Sollten Sie auf Probleme stoßen, wenden Sie sich bitte an unser technisches Kundendienstteam. Da das DIN-Schienen-Design den Installationsprozess vereinfacht, können wir auch Empfehlungen basierend auf Standard-Installationspraktiken anbieten.

Schritt 1: Trennen Sie die Stromversorgung

Vor der Durchführung jeglicher Arbeiten ist es unbedingt erforderlich, die Hauptstromversorgung des Verteilerkastens zu unterbrechen. Verwenden Sie ein Multimeter oder einen Spannungsprüfer, um die Eingangsklemmen zu überprüfen. Fahren Sie mit der Arbeit erst fort, nachdem Sie sichergestellt haben, dass keine Spannung vorhanden ist. Wir empfehlen das Tragen von isolierten Handschuhen und einer Schutzbrille.

Schritt 2: Überprüfen Sie die Installationsumgebung

Stellen Sie sicher, dass im Verteilerkasten eine standardmäßige 35-mm-DIN-Schiene installiert ist. Stellen Sie sicher, dass genügend Freiraum vorhanden ist, um die Wärmeableitung und zukünftige Wartungsarbeiten zu erleichtern, und stellen Sie sicher, dass die Schiene sicher und ohne Lockerheit befestigt ist.

Schritt 3: Montieren Sie den Leistungsschalter auf der Schiene

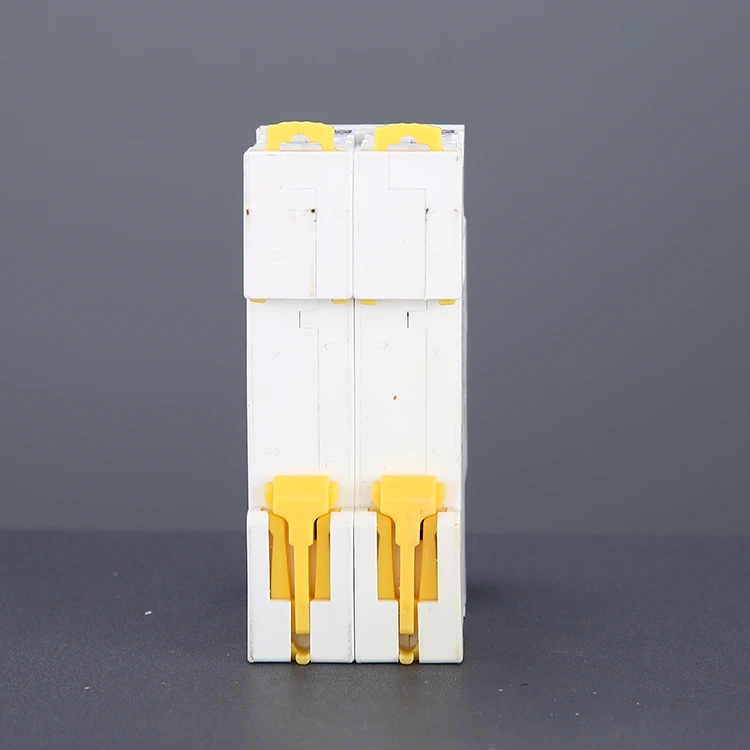

Richten Sie den oberen Clip des Leistungsschalters an der DIN-Schiene aus und drücken Sie ihn dann nach unten, bis der untere Clip automatisch einrastet. Das Gerät muss sicher befestigt sein und darf nicht wackeln.

Der modulare Aufbau ermöglicht die Installation mehrerer Leistungsschalter nebeneinander.

Schritt 4: Strom- und Lastleitungen anschließen

Bei der Standardverdrahtungskonfiguration wird der Stromeingang an die oberen Klemmen und der Lastausgang an die unteren Klemmen angeschlossen. Verwenden Sie Drähte, die dem angegebenen Nennstrom entsprechen (z. B. wird für einen 32-A-Schutzschalter ein Drahtquerschnitt von ≥4 mm² empfohlen). Ziehen Sie die Klemmschrauben fest an, um lose Verbindungen oder Überhitzung zu vermeiden.

Schritt 5: Überprüfen Sie den Verdrahtungs- und Installationsstatus

Stellen Sie sicher, dass alle Kabelverbindungen sicher sind und keine blanken Drähte freiliegen. Überprüfen Sie die Polarität und Phasenfolge – dies ist besonders wichtig bei Dreiphasensystemen. Stellen Sie sicher, dass sich der Leistungsschalter in der Position „OFF“ (getrennt) befindet.

Schritt 6: Einschalttest

Nachdem Sie die Hauptstromversorgung wiederhergestellt haben, schalten Sie den Leistungsschalter auf „EIN“, um den ordnungsgemäßen Betrieb zu testen. Überprüfen Sie das Gerät auf ungewöhnliche Geräusche, Anzeichen von Überhitzung oder unerwartete Auslösungen.
