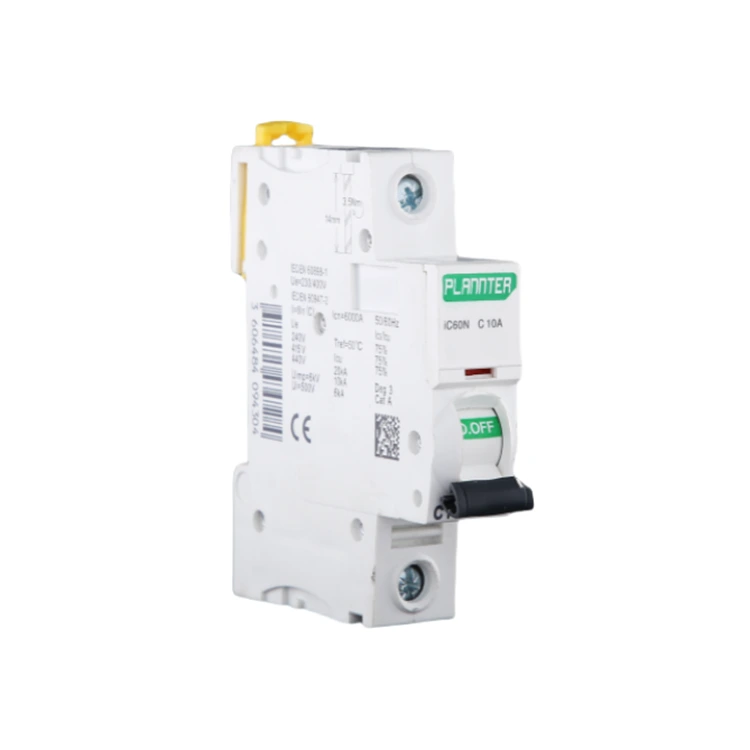

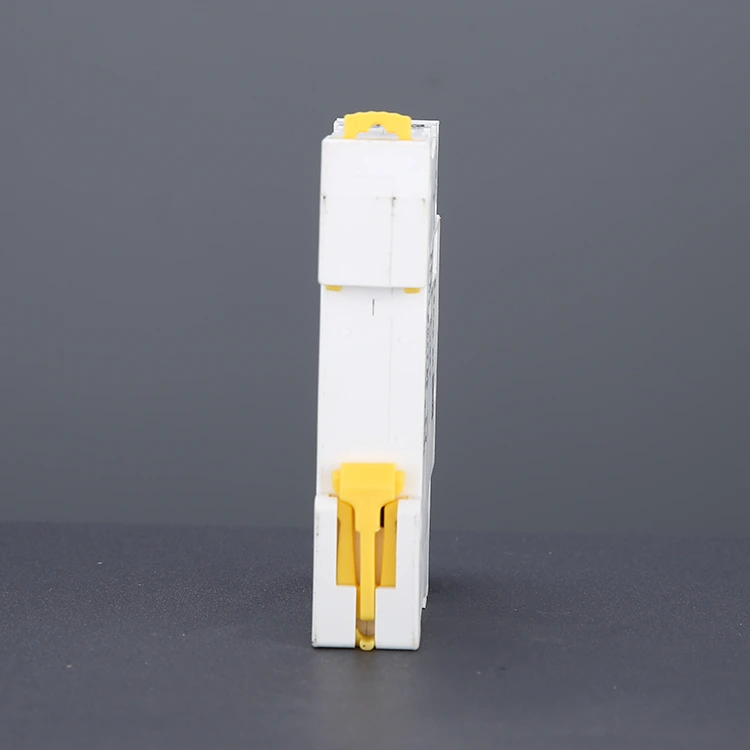

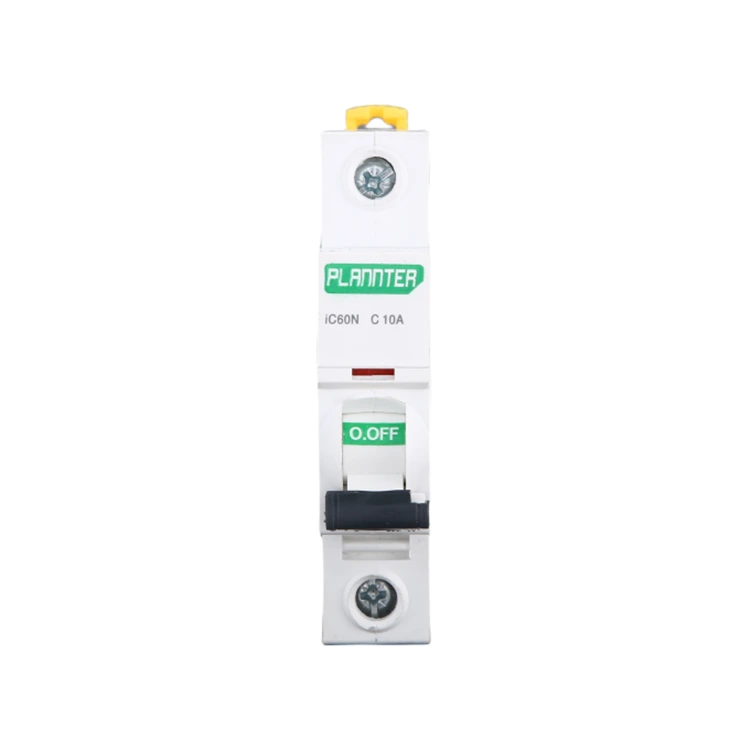

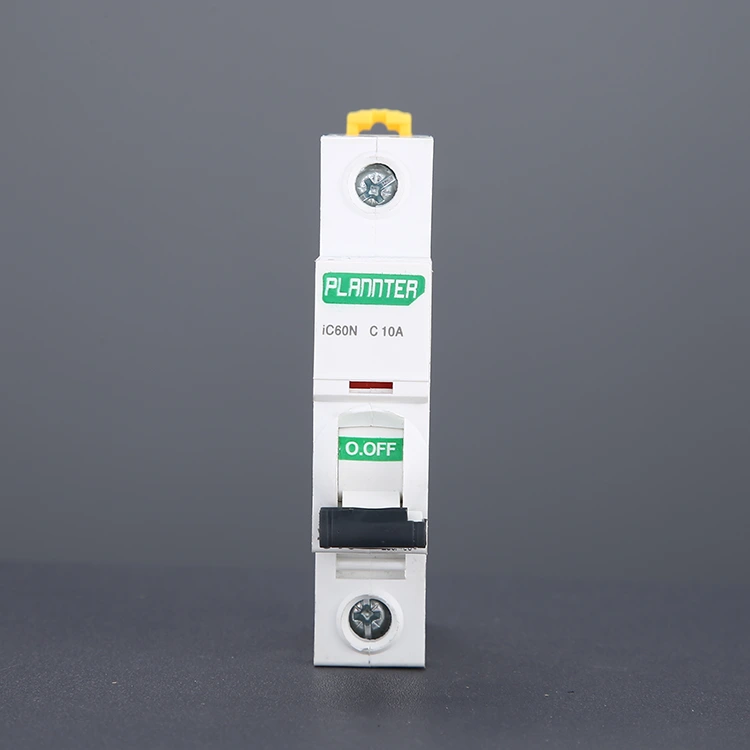

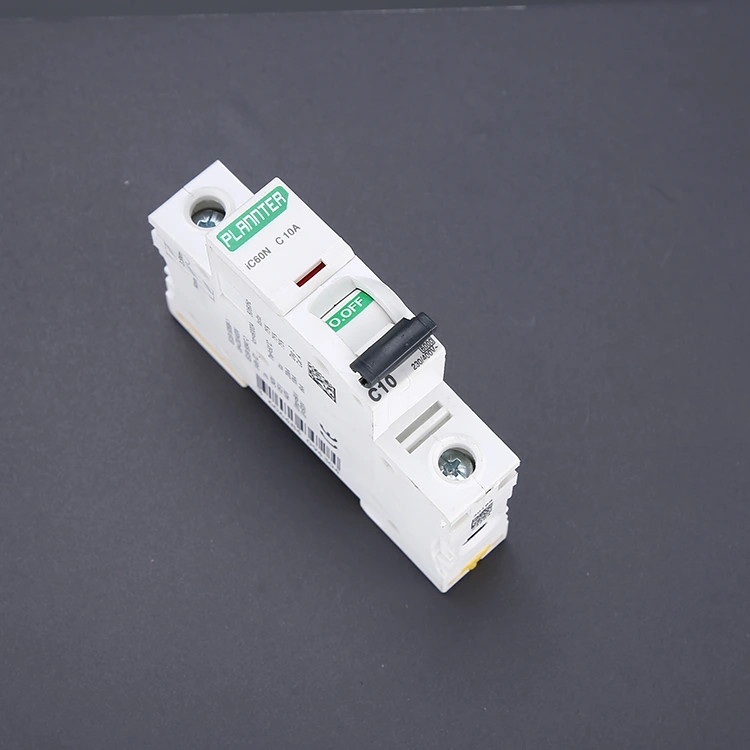

AC-Hochstrom-Miniatur-Leistungsschalter

Der gebräuchlichste Typ eines Haushaltsschutzschalters ist der einpolige AC-Hochstrom-Miniaturschutzschalter, der aus einem einzelnen Feuerleiter und einem einzelnen Nullleiter besteht und an der elektrischen Schalttafel des Hauses montiert wird, um den Strom innerhalb eines einzelnen Leiters zu überwachen und zu steuern. Es schützt die Einzelader vor Überlastungen und Kurzschlüssen. Im Falle einer Überlastung oder eines Kurzschlusses löst der Schutzschalter aus und unterbricht automatisch die Stromversorgung. Es kann elektrische Geräte vor elektrischen Bränden schützen.

Unsere Technologie

Der Umgang mit hohen Strömen stellt enorme Anforderungen an die mechanische Struktur und die Materialien eines Produkts. Basierend auf mehr als einem Jahrzehnt Fertigungskompetenz hat PUGAO technische Optimierungen und Upgrades implementiert, um sicherzustellen, dass unsere AC-Hochstrom-Miniatur-Leistungsschalter perfekt auf die Anforderungen realer Anwendungen zugeschnitten sind.

1. Verdickte interne Komponenten vollständig aus Kupfer

Je höher der Strom, desto größer ist die durch den Innenwiderstand erzeugte Wärme. Alle unsere internen leitfähigen Brücken und Spulen sind aus hochreinem Elektrolytkupfer gefertigt, dessen Dicke im Vergleich zu Standardmodellen um 30 % erhöht ist, wodurch der Temperaturanstieg innerhalb sicherer Grenzen gehalten wird.

2. Hohe Schaltleistung als Standard

Hochstromkreise befinden sich typischerweise am vorderen Ende eines elektrischen Systems. Im Falle eines Kurzschlusses kann der voraussichtliche Fehlerstrom extrem hoch sein. Die Hochstromserie von PUGAO verfügt standardmäßig über ein Ausschaltvermögen von 10 kA und stellt so sicher, dass das Gehäuse bei schwerwiegenden Fehlerereignissen intakt bleibt – ohne zu reißen – und so den Verteilerschrank schützt.

3. Große Kontakte aus Silberlegierung

Um Kontaktverschweißungen bei hoher Belastung zu vermeiden, verwenden wir Kontakte aus Silberbasislegierungen mit deutlich größerer Oberfläche. Dieses Material zeichnet sich nicht nur durch eine hervorragende elektrische Leitfähigkeit aus, sondern sorgt auch bei häufigen Schaltvorgängen mit hohen Strömen für einen konstant niedrigen Übergangswiderstand.

Kernanwendungsszenarien

Für jede Anwendung, die eine hohe Leistungskapazität erfordert – insbesondere wenn die Minimierung des Platzbedarfs in Verteilerschränken Priorität hat – empfehlen wir dringend die Auswahl unserer AC-Hochstrom-Miniatur-Leistungsschalter. Dies gilt insbesondere für die folgenden Szenarien:

Haupteingangsleitungsschutz: Der Hauptnetzschalter für große Villen, Einzelhandelsgeschäfte und Restaurants. Da die Gesamtstromaufnahme aller Haushaltsgeräte 63 A überschreiten kann, ist ein Hauptschalter mit 80 A oder 100 A erforderlich.

Industrielle Energieausrüstung: Hochleistungsmotoren, Luftkompressoren und Spritzgussmaschinen. Diese Geräte zeichnen sich durch hohe Einschaltströme beim Start und hohe Betriebsströme während des Betriebs aus, was typischerweise einen Hochstrom-Leistungsschalter mit einer Auslösekurve vom Typ D erforderlich macht.

Neue Ladestationen für Energiefahrzeuge: Hochleistungs-DC- und AC-Ladesäulen, bei denen der Ausgangsstrom häufig zwischen 80 A und 125 A liegt.

Rechenzentren: Schutz für Reihenverteilereinheiten (RDUs) in Serverschränken, die eine hohe Installationsdichte in Kombination mit der Fähigkeit zur Bewältigung hoher Ströme erfordern.

PV- und Energiespeichersysteme: Schutz für den Combiner-Box an der Ausgangsstufe von Wechselrichtern.

Unterschied zwischen 2-poligem AC-Leistungsschalter und 1-poligem Leistungsschalter

FAQ

1. Akzeptieren Sie maßgeschneiderten Service?

Wir bieten OEM/ODM-Service und können Ihr Markenlogo auf den AC-Hochstrom-Miniatur-Leistungsschalter drucken. Wir können auch zufriedenstellende Lösungen gemäß Ihren Zeichnungen und Parameteranforderungen anbieten.

2. Wie lauten Ihre Zahlungsbedingungen?

30 % im Voraus per Überweisung bezahlt, 70 % vor dem Versand bezahlt. Western Union und Letter of Credit werden ebenfalls akzeptiert.

3. Warum scheint die Breite eines Hochstrom-Leistungsschalters die gleiche zu sein wie die eines Standard-Leistungsschalters?

Genau darin liegt sein Einfallsreichtum. Es behält die standardmäßige modulare Breite von 18 mm bei und ermöglicht die nahtlose Montage auf einer Standard-DIN-Schiene. Allerdings verfügt der Innenraum über hochwertigere Isoliermaterialien und ein spezielles Wärmeableitungskanaldesign, um die durch Hochleistungslasten erzeugte Wärme effektiv zu verwalten.

4. Gibt es besondere Anforderungen bei der Installation eines Hochstrom-Leistungsschalters?

Das Drehmoment ist der entscheidende Faktor. Bei Strömen um 100 A können bereits leicht lockere Anschlussschrauben so viel Wärme erzeugen, dass das Kunststoffgehäuse innerhalb kürzester Zeit schmilzt. PUGAO empfiehlt die Verwendung eines professionellen Drehmomentschlüssels und die regelmäßige Überprüfung des festen Sitzes der Kabelverbindungen.
