32A Mini-Leistungsschalter mit hoher Schaltleistung

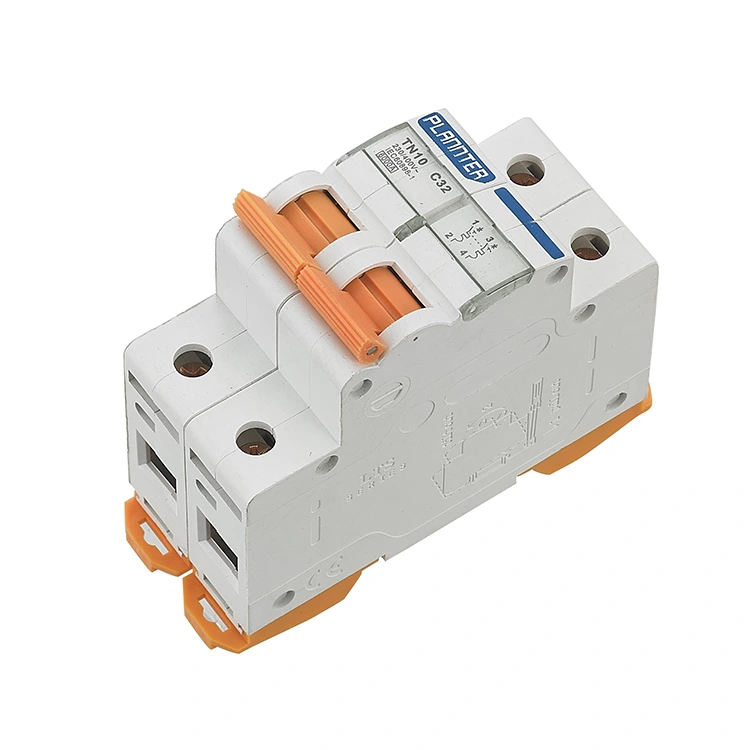

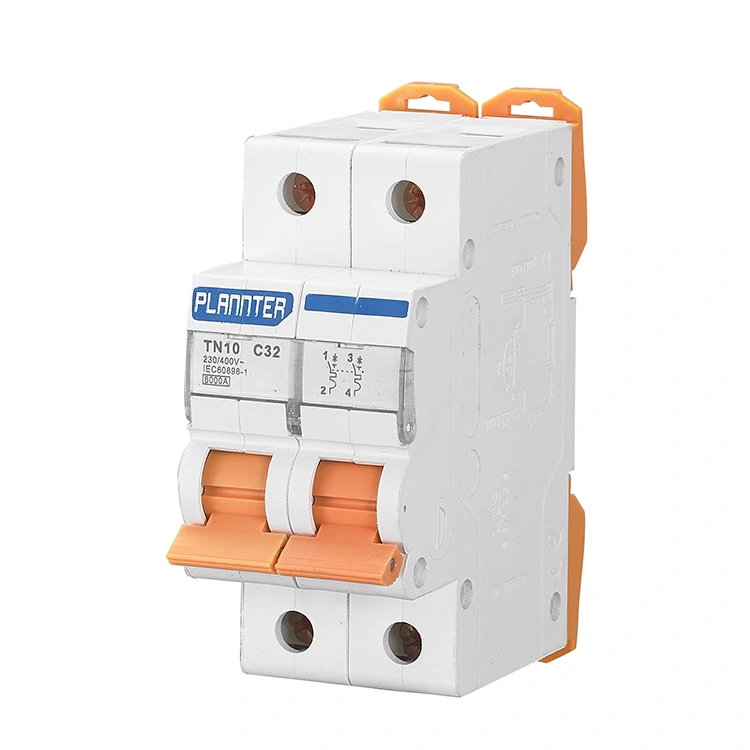

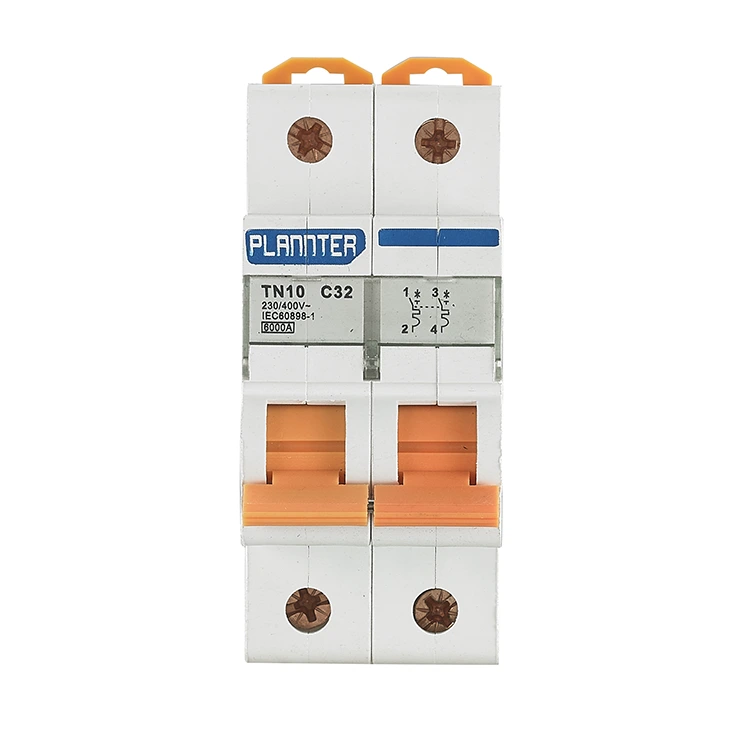

Der 32-A-Mini-Leistungsschalter von PUGAO (Plannter Electric) mit hoher Schaltleistung ist ein Schutzgerät, das beide Pole (Feuer und Null) gleichzeitig steuert. Im Vergleich zu einem einpoligen Leistungsschalter, der nur den Fire-Draht unterbricht, sorgt er für eine vollständige Isolierung des Stromkreises und bietet ein höheres Maß an Sicherheit. Wenn im Stromkreis ein Überlast- oder Kurzschlussfehler auftritt, reagiert das Produkt schnell, indem es den Strompfad beider Pole synchron unterbricht und so potenzielle Sicherheitsrisiken wirksam verhindert, die durch eine geladene Nullleitung verursacht werden können.

Der Nennstrombereich des Produkts reicht von 6 A bis 63 A und deckt damit die Anforderungen der meisten Anwendungsszenarien ab. Das Abschaltvermögen beträgt bis zu 6kA, wodurch gewährleistet ist, dass der Fehlerstrom auch bei einem schweren Kurzschluss noch zuverlässig abgeschaltet werden kann.

Was ist ein 32-A-Mini-Leistungsschalter mit hoher Schaltleistung?

Ein 32-A-Mini-Leistungsschalter mit hoher Ausschaltkapazität ist ein Niederspannungsschutzgerät mit einem Nennstrom von 32 Ampere und einer hohen Kurzschlussausschaltkapazität; Es ist in erster Linie für den Sicherheitsschutz von Stromkreisen konzipiert, die in Umgebungen mit hohen Fehlerströmen betrieben werden.

Wie Standard-Leistungsschalter dient er zum Schutz von Stromkreisen mit einer Nennleistung von 32 Ampere (typischerweise entsprechend einer 6-mm²- oder 10-mm²-Verkabelung) und eignet sich für Anwendungen wie Klimaanlagen, Warmwasserbereiter oder kleine Industrieanlagen.

Der Begriff „Ausschaltvermögen“ bezieht sich auf die maximale Stromstärke, die dieser Leistungsschalter während eines Kurzschlussfehlers sicher unterbrechen kann, ohne Schaden zu nehmen – insbesondere ohne dass die Kontakte miteinander verschweißen, explodieren oder Feuer fangen.

Standard-Leistungsschalter haben typischerweise ein Ausschaltvermögen von 4,5 kA oder 6 kA, während Modelle mit hohem Ausschaltvermögen eine Nennleistung von 10 kA oder mehr haben.

Im Falle eines schweren Kurzschlusses kann der Momentanstrom auf bis zu 8.000 A ansteigen. Wenn in einem solchen Szenario ein standardmäßiger 6-kA-Schutzschalter verwendet würde, könnte das Gerät möglicherweise explodieren. Ein Leistungsschalter mit hoher Ausschaltleistung von 10 kA wäre jedoch in der Lage, die Stromversorgung sicher zu unterbrechen, ohne dass es zu Schäden kommt.

Anwendung:

Stromverteilungssystem für Privathaushalte: als Hauptschalter oder Abzweigschutz des Hausverteilers, um die Sicherheit des häuslichen Stromverbrauchs zu gewährleisten.

Kommerziell: Diese 32-A-MCB mit hoher Schaltleistung wird in Beleuchtungs- und Steckdosenstromkreisen in Einkaufszentren, Bürogebäuden und Hotels verwendet, um einen zuverlässigen Leck- und Überlastschutz zu bieten.

Industrielle Umgebungen: Wird in Schaltschränken, Verteilerkästen und anderen Geräten zum Schutz von Einphasenmotoren und anderen wichtigen Lasten verwendet.

Öffentliche Einrichtungen: Diese 32-A-MCB mit hoher Schaltleistung spielt eine wichtige Schutzfunktion im Stromverteilungssystem von Schulen, Krankenhäusern, Bahnhöfen und anderen öffentlichen Orten

Temporäre Stromversorgung: Bieten Sie Sicherheitsschutz auf Baustellen, bei Outdoor-Aktivitäten und anderen Gelegenheiten zur vorübergehenden Stromversorgung

In welchen Szenarien empfehlen wir die Auswahl von Leistungsschaltern mit hoher Schaltleistung?

1. Nähe zu Transformatoren oder Verteilerräumen

Prinzip: Je näher das Gerät an der Stromquelle steht, desto höher ist der mögliche Kurzschlussstrom. Am Ausgang eines Transformators kann der Kurzschlussstrom leicht 10 kA überschreiten.

Risiko: Standard-Leistungsschalter sind solchen Belastungen nicht gewachsen; Daher müssen Leistungsschalter mit hoher Schaltleistung als primäre Verteidigungslinie eingesetzt werden.

2. Industrielle Stromnetze und lange Kabelwege

Prinzip: Industriestromschienen sind robust und besitzen eine niedrige Impedanz, was zu einer enormen Kurzschlussenergie führt.

Risiko: Standard-Leistungsschalter verfügen oft nicht über ausreichende Lichtbogenlöschfähigkeit; Wenn der Lichtbogen nicht gelöscht wird, kann es zu Bränden im Verteilerschrank kommen.

3. Kaskadierter Schutz

Prinzip: In mehrstufigen Stromverteilungssystemen benötigen vorgeschaltete Leistungsschalter eine höhere Schaltleistung, um der von nachgeschalteten Geräten zurückreflektierten Energie standzuhalten.

Risiko: Um einen selektiven Schutz zu gewährleisten, müssen häufig auch die Leistungsschalter am Anschlussende der Anlage auf Modelle mit höherer Schaltleistung umgerüstet werden.

FAQ

F: Ist der 32-A-Leistungsschalter mit hoher Schaltleistung für Motoranlauflasten geeignet?

A: Ja, sofern die richtige Auslösekurve ausgewählt ist. Für induktive Lasten wie Elektromotoren empfehlen wir die Wahl einer Auslösekurve vom Typ D. Dadurch wird sichergestellt, dass der Leistungsschalter nicht ungewollt auslöst, wenn der Motor einen Anlaufstrom erzeugt, der dem 5- bis 8-fachen seines Nennwerts entspricht; Gleichzeitig bietet es durch die Ausnutzung seines hohen Ausschaltvermögens ein Höchstmaß an Sicherheitsschutz im Falle eines internen Kurzschlussfehlers im Motor.

F: Warum weist der 32A-Leistungsschalter von PUGAO bei starker Belastung einen geringeren Temperaturanstieg auf?

A: Der Temperaturanstieg ist eine entscheidende Messgröße für die Beurteilung der Qualität von Hochstrom-Leistungsschaltern. Zur Sicherung stromführender Bauteile im Inneren nutzen wir einen vollautomatischen Punktschweißprozess, der zu äußerst geringen Übergangswiderständen führt.

In Kombination mit einem optimierten internen Luftstromdesign zur Wärmeableitung bleibt die interne Wärmeerzeugung deutlich unter den internationalen Standardgrenzwerten – selbst bei Volllastbetrieb von 32 A. Dadurch wird die Lebensdauer sowohl des Leistungsschalters als auch der Aderisolierung deutlich verlängert.

F: Kann der 32-A-Mini-Leistungsschalter mit hoher Schaltleistung in einem Standard-Verteilerkasten für Privathaushalte installiert werden?

A: Absolut. Es verfügt über ein standardmäßiges modulares 18-mm-Design und ist mit 35-mm-DIN-Schienenmontagesystemen kompatibel. Obwohl es eine Schutzleistung auf Industrieniveau bietet, behält es einen kompakten Formfaktor bei.
