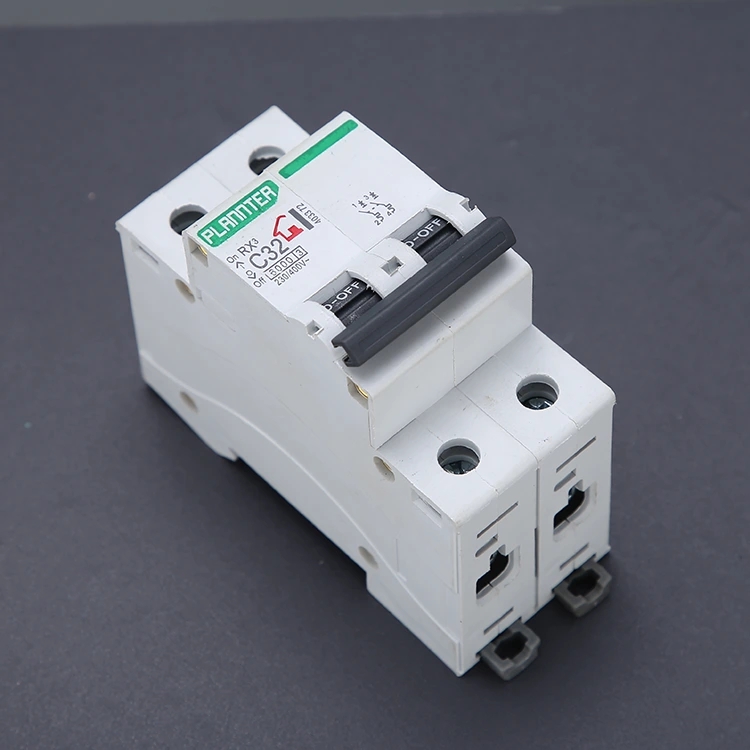

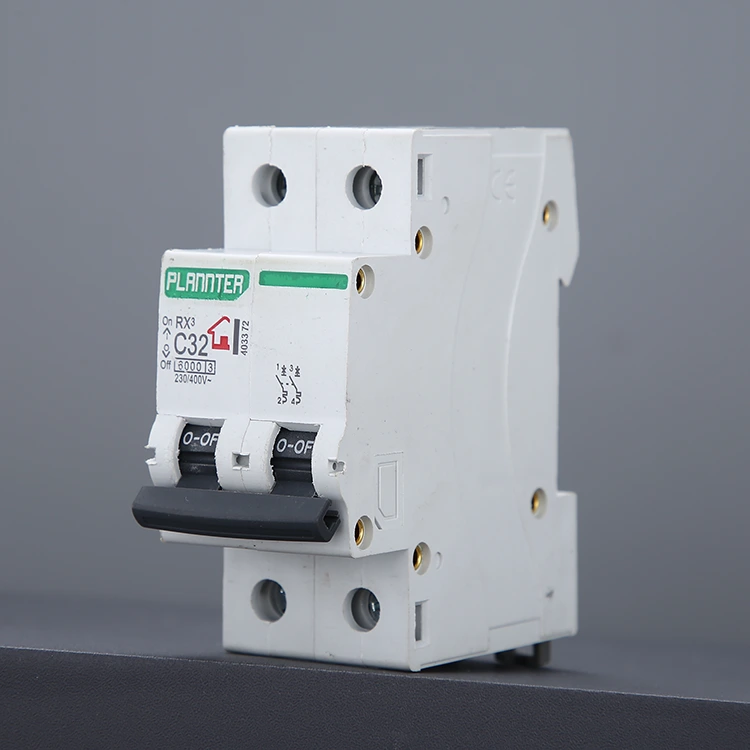

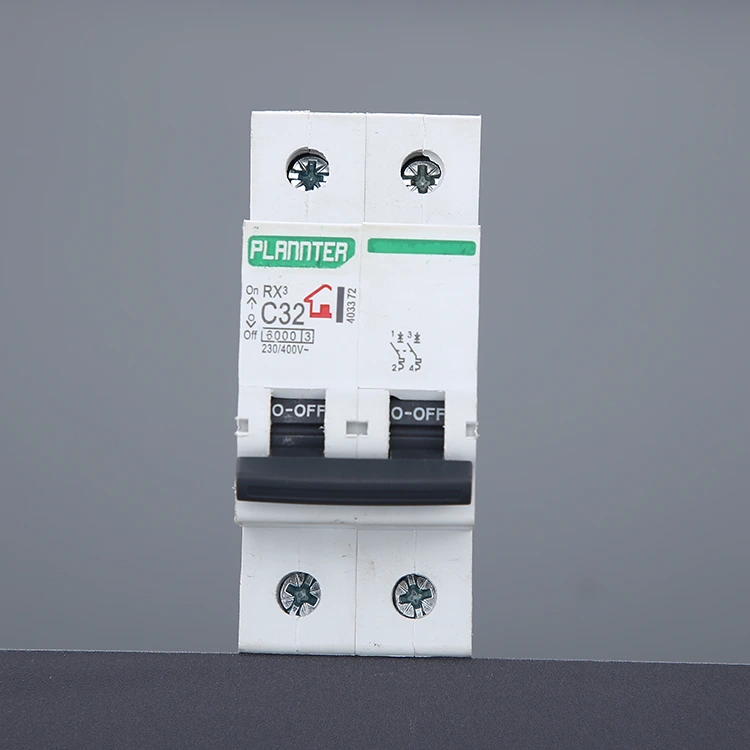

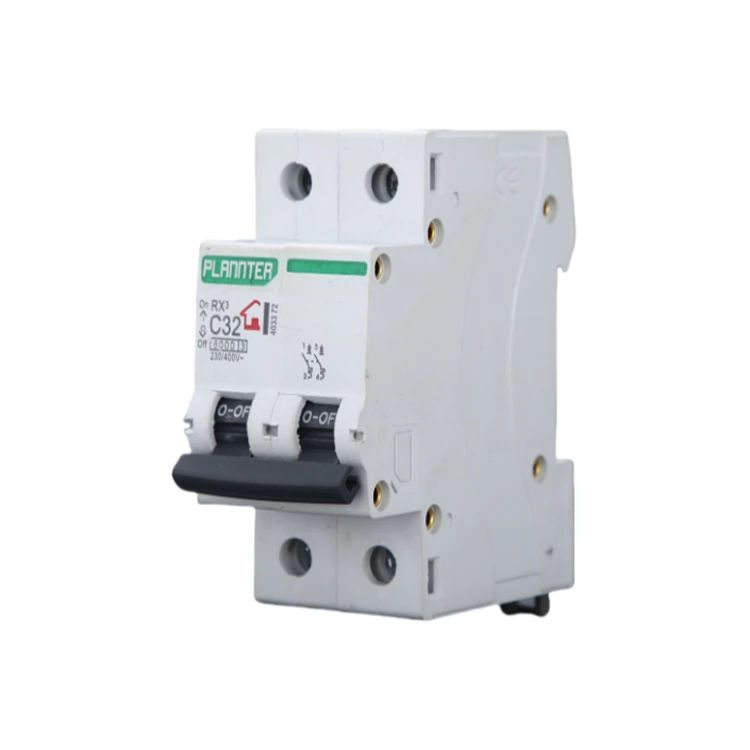

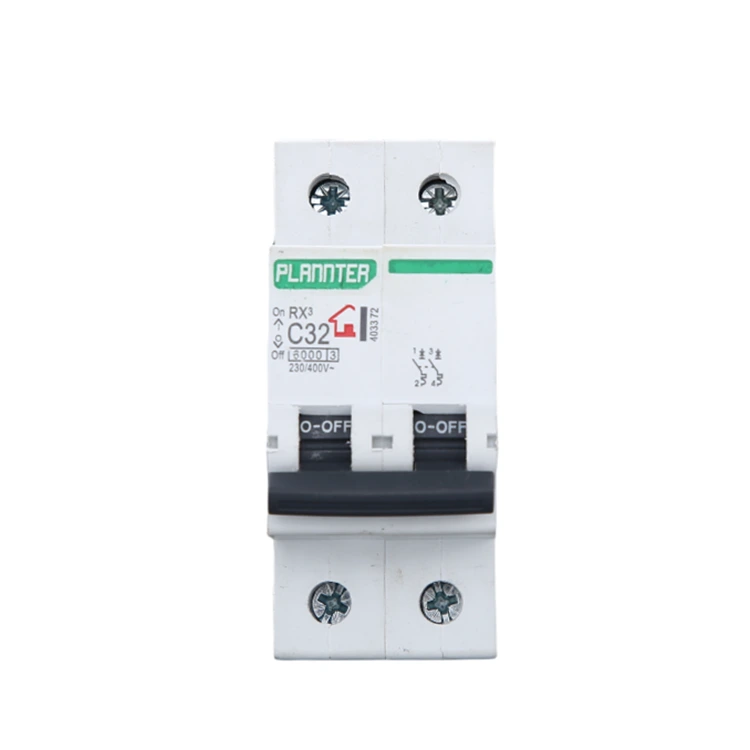

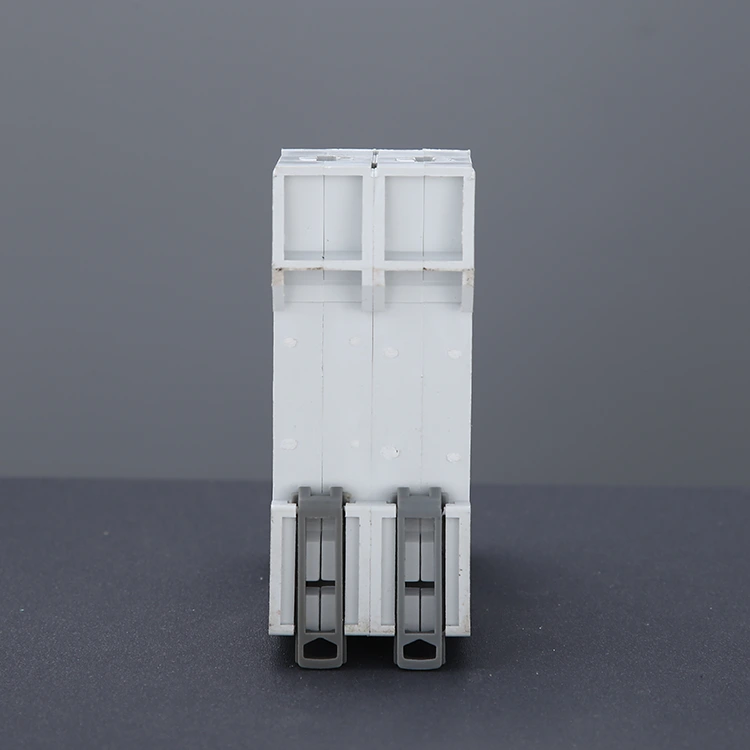

DZ47 Luftschalter-Leistungsschalter

Der hochwertige Luftschalter-Leistungsschalter DZ47 wird von der Fabrik PUGAO (Plannter Electric) angeboten und ist eine Art elektrisches Schutzgerät für Wechselstromkreise mit zwei unabhängigen Polen, das in der Lage ist, gleichzeitig den Feuerdraht und den Nullleiter im Stromkreis zu unterbrechen. Es überwacht die Stromänderung im Stromkreis in Echtzeit durch den eingebauten thermisch-magnetischen Abisoliermechanismus oder den elektronischen Abisoliermechanismus. Wenn der Stromkreis überlastet, kurzgeschlossen oder unter anderen anormalen Bedingungen ist, kann der Luftschalter-Leistungsschalter DZ47 schnell und automatisch getrennt werden, um die Stromversorgung zu unterbrechen und so Geräteschäden, Stromkreisbrände und andere Sicherheitsunfälle zu vermeiden. Die von PUGAO hergestellten Produkte entsprechen strikt den CE-, CCC- und ISO9001-Zertifikaten.

Funktionsprinzip

Der Luftschalter-Leistungsschalter DZ47 ist ein hochstandardisiertes Produkt. Der ausgereifte Herstellungsprozess und die fortschrittliche Technologie von PUGAO nutzen drei zentrale Funktionsprinzipien: thermische Auslösung, magnetische Auslösung und Luftlichtbogenlöschung. Unsere Produkte bieten zuverlässigen Schutz für Tausende elektrische Anlagen weltweit.

1. Thermalreise

Der Leistungsschalter enthält einen Bimetallstreifen, der aus zwei Metallen mit unterschiedlichen Wärmeausdehnungskoeffizienten besteht. Wenn der Strom im Stromkreis den Nennwert überschreitet, aber noch nicht das Kurzschlussniveau erreicht hat, führt die durch den Strom erzeugte Wärme dazu, dass sich der Bimetallstreifen zu einer Seite verbiegt.

Nach dem Biegen auf einen voreingestellten Winkel löst es eine mechanische Verbindung aus, wodurch der Leistungsschalter auslöst. Unser Bimetallstreifen basiert auf 14 Jahren gesammelter Kalibrierungserfahrung und besteht aus hochreinem Material, was zu einer empfindlichen und konsistenten Reaktion auf Stromschwankungen führt.

2. Magnetischer Auslöser

Der Leistungsschalter enthält eine elektromagnetische Spule. Wenn ein Kurzschluss auftritt, steigt der Strom sofort auf das Mehrfache oder sogar Zehnfache des Normalwerts an. Dieser enorme Strom erzeugt in der Spule ein starkes Magnetfeld, das den Elektromagnetanker sofort wie einen Kolben anzieht.

Der Anker wirkt direkt auf den Auslösemechanismus und sorgt so für eine sofortige Stromabschaltung im Millisekundenbereich.

Unsere Fabrik verwendet hochleitfähiges Kupfer und einen vollautomatischen Punktschweißprozess, um sicherzustellen, dass der Mechanismus unter Einwirkung hochfrequenter Ströme nicht blockiert oder ausfällt.

3. Lichtbogenlöschsystem

In dem Moment, in dem sich die Kontakte trennen, zersetzt der Hochspannungsstrom die Luft und erzeugt einen Hochtemperaturlichtbogen, der in eine speziell entwickelte Lichtbogenlöschkammer gezogen wird. Mehrere Lagen Metallgitter unterteilen den Lichtbogen in mehrere kleine Segmente, kühlen ihn schnell ab und löschen ihn, um verbrannte Kontakte zu verhindern.

Unsere DZ47-Serie optimiert die Anordnungsdichte des Lichtbogenlöschgitters und schützt so interne Komponenten auch bei häufigen Auslösebedingungen wirksam.

Technische Vorteile

Der Luftschalter-Leistungsschalter DZ47 von PUGAO nutzt eine leistungsstarke thermomagnetische Trenntechnologie, um einen präzisen und zuverlässigen Betrieb unter einer Vielzahl komplexer Betriebsbedingungen zu gewährleisten. Das Produkt hat die folgenden Kernvorteile:

Hohes Ausschaltvermögen: Das Standardmodell verfügt über ein Ausschaltvermögen von bis zu 6 kA und erfüllt damit die Kurzschlussschutzanforderungen städtischer Stromnetze und industrieller Umgebungen.

Breite Spannungsanwendbarkeit: Unterstützt AC 230/400 V-System, starke Kompatibilität, anwendbar auf eine Vielzahl nationaler und regionaler Stromnetzstandards.

Modularer Aufbau: kompakte Größe, unterstützt DIN-Schienenmontage, einfache Integration in alle Arten von Verteilerkästen und Schaltschränken.

Starke Lichtbogenlöschfähigkeit: Der Luftschalter-Leistungsschalter DZ47 verfügt über eine Struktur, die einen mehrschichtigen Keramikabstandshalter und ein Lichtbogenlöschgitter aus Metall kombiniert, wodurch Lichtbögen effektiv unterdrückt und die Lebensdauer verlängert werden.

Lange mechanische Lebensdauer: Nach strengen Tests beträgt die mechanische Lebensdauer mehr als 10.000 Mal.

FAQ

F: Können die Leistungsschalter der Serie DZ47 in Gleichstromsystemen verwendet werden?

A: Nein. Die DZ47-Serie ist ein Luftschalter, der speziell für Wechselstrom entwickelt wurde. Wechselstrom (AC) hat eine Nulldurchgangscharakteristik und sein internes Lichtbogenlöschgitter löscht Lichtbögen effektiv.

Gleichstrom (DC) hat keine Nulldurchgangscharakteristik. Die Verwendung eines AC-Leistungsschalters kann zu nicht erloschenen Lichtbögen führen, die möglicherweise einen Brand verursachen. Wenn Sie ein Solar- oder Batteriesystem benötigen, kontaktieren Sie uns bitte für spezifische Spezifikationen für Gleichstrom-Leistungsschalter.

F: Wie wähle ich zwischen den drei verschiedenen Auslösekurven (B, C und D)?

A: Die Auswahl hängt von Ihrem Lasttyp ab:

Typ B (3-5 Zoll): Geeignet für Lasten mit geringem Einschaltstrom, wie z. B. reine Widerstandsheizungen und Computerausrüstung.

Typ C (5–10 Zoll): Die gebräuchlichste Spezifikation, geeignet für Beleuchtungskörper, allgemeine Haushaltsgeräte und kommerzielle Stromverteilung.

Typ D (10–14 Zoll): Geeignet für Geräte mit extrem hohen Anlaufströmen, wie z. B. kleine Motoren, Kompressoren oder Industrietransformatoren.

Pugao verfügt über ein professionelles technisches Team, das auf der Grundlage Ihrer technischen Zeichnungen genaue Auswahlempfehlungen geben kann. Kontaktieren Sie uns, um Ihre Anforderungen zu senden und ein kostenloses Angebot zu erhalten!

Bei weiteren technischen Fragen wenden Sie sich bitte umgehend an unsere Ingenieure; Wir werden schnell antworten.
