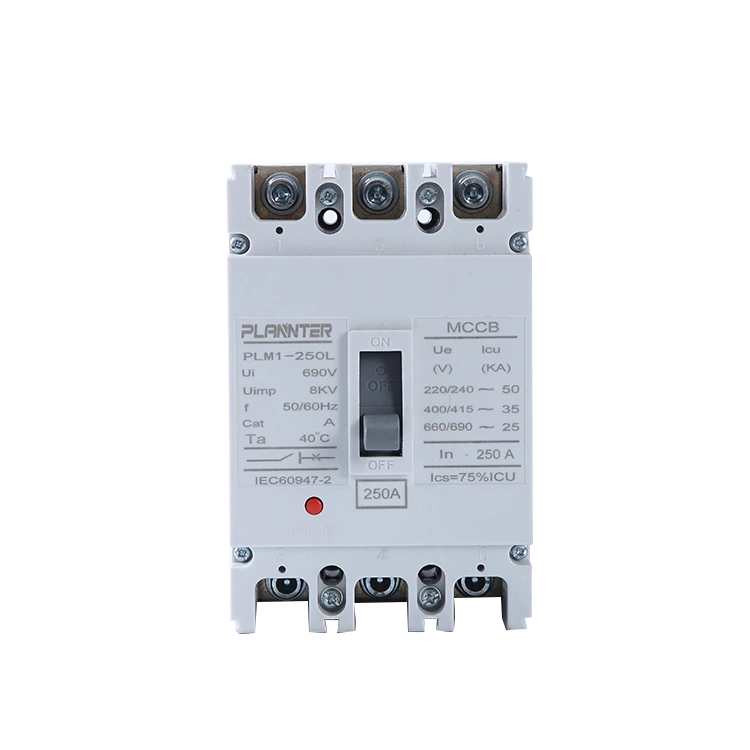

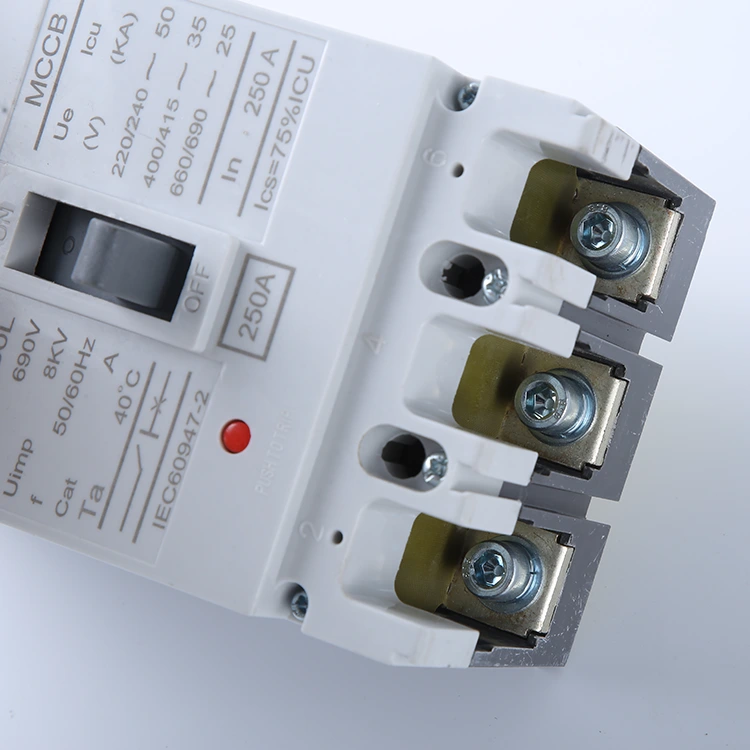

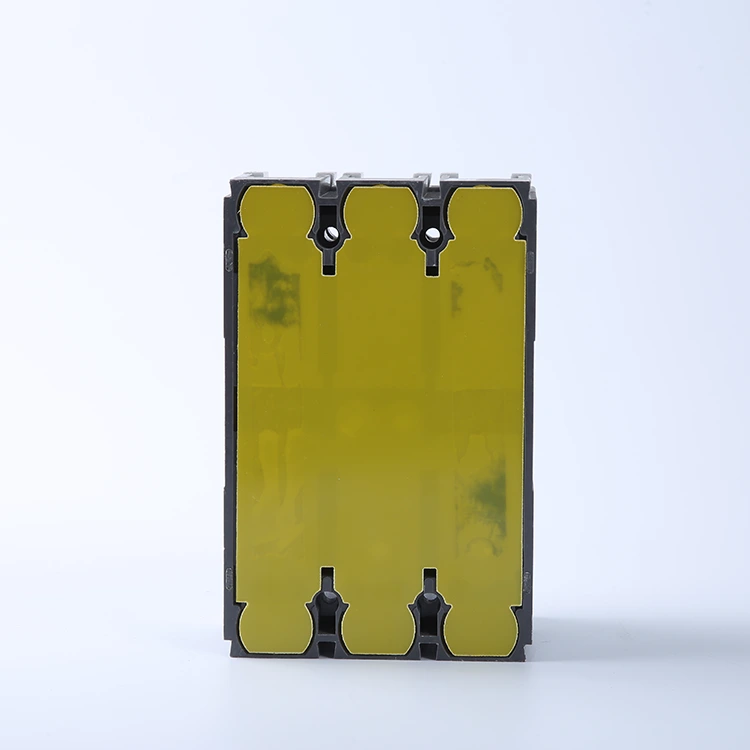

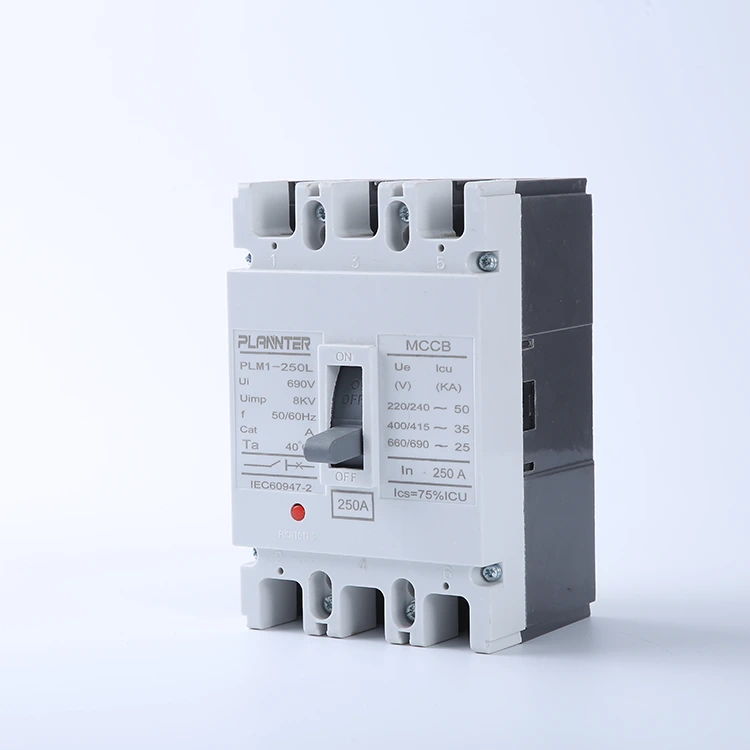

AC-Hochspannungs-Leistungsschalter mit geformtem Gehäuse

EinAC-Hochspannungs-Leistungsschalter mit geformtem Gehäuseist ein robustes Stromkreisschutzgerät, das für hohe Strombelastungen und extreme Kurzschlusssituationen ausgelegt ist. Es dient als „letzte Verteidigung“ für Ihr Stromnetz und sorgt für eine Unterbrechung auch bei schwerwiegenden Fehlerbedingungen.

Diese aus lichtbogenfesten und schlagfesten Materialien gefertigten Leistungsschalter bieten eine formstabile Leistung und sind somit der zuverlässige Kern in Schaltschränken für Großbetriebe.

Hauptmerkmale und Spezifikationen

Spannungsbereich

Nennbetriebsspannung:Wechselstrom 400 V/690 V; Der Wechselstrom-Hochspannungs-Leistungsschalter mit geformtem Gehäuse eignet sich für Hochspannungs-Stromverteilungsanwendungen in Industriequalität und unterstützt dreiphasige Dreileitersysteme.

Isolationsleistung:Verfügt über eine Spannungsfestigkeit von 3000 V bei einer Netzfrequenz und eine Spannungsfestigkeit von 8 kV für Impulse, wodurch die Isolationssicherheit in Hochspannungsumgebungen gewährleistet wird.

Bruchkapazität

Ultimate Short-Circuit BrTrinkkapazität:Icu erreicht bis zu 65 kA–100 kA und ermöglicht so eine schnelle Stromkreisunterbrechung bei extremen Kurzschlussfehlern, um als letzte Verteidigungslinie des Systems zu dienen.

Betriebskurzschlussausschaltvermögen:Ics ≥ 50 kA, wodurch das Gerät auch nach mehreren Fehlerunterbrechungen betriebsbereit bleibt und dadurch die Wartungskosten gesenkt werden.

Aktuelle Bewertungen

Nennstrom:Deckt einen Bereich von 250 A bis 1600 A ab und unterstützt Standardspezifikationen wie 250 A, 400 A, 630 A, 800 A, 1000 A, 1250 A und 1600 A, um unterschiedlichen Lastanforderungen gerecht zu werden.

Einstellbare Reiseeinstellungen:Verfügt über einen thermischen Auslösebereich von 80–100 % In und einen magnetischen Auslösebereich von 4–10 In und ermöglicht so einen selektiven Schutz, um Fehlauslösungen zu verhindern.

Betriebsbedingungen

Umgebungstemperatur:-25 °C bis +70 °C, hält extremen Temperaturschwankungen in Industrieumgebungen stand.

Montagemethode:Feste oder ausfahrbare Ausführung; Unterstützt horizontale/vertikale Sammelschienenverbindungen und ist mit Standard-Verteilerschrank-Einbaumaßen kompatibel.

Schutzklasse:IP20 (für Schrankeinbau); Das Gehäuse besteht aus hochtemperaturbeständigen, schlagfesten technischen Kunststoffen und entspricht der Norm IEC 60947-2.

Hauptunterschiede: Niederspannungs- und Hochspannungsschalter

Das Verständnis der Unterscheidung zwischen Niederspannungs- (LV) und Hochspannungsschutz (HV) ist entscheidend für die Auswahl der richtigen Ausrüstung für Ihr Stromverteilungssystem. So vergleichen sie:

Niederspannungs-Leistungsschalter (LV).

• Spannungsbereich:Typischerweise ausgelegt für Systeme bis zu **1000 V AC**. Zu den gängigen Nennwerten gehören 240 V und 400 V für den privaten und leichten gewerblichen Gebrauch.
• Anwendungen:Weit verbreitet in Haushaltsverteilern, kleinen Gewerbegebäuden und im Endstromkreisschutz (Beleuchtung, Steckdosen).
• Größe und Komplexität:Im Allgemeinen kompakt (z. B. MCBs) und einfacher im Design, wobei der Schwerpunkt auf grundlegendem Überlast- und Kurzschlussschutz ohne komplexe Lichtbogenkontrollsysteme liegt.

Hochspannungsschalter (HV).

• Spannungsbereich:Konzipiert für Mittel- bis Hochspannungssysteme, oft im Bereich von **3,3 kV bis 72,5 kV** oder höher.
• Lichtbogenlöschung:Da Hochspannung starke Lichtbögen erzeugt, sind diese Leistungsschalter (wie unsereAC-Hochspannungs-Leistungsschalter mit geformtem Gehäuse) erfordern fortschrittliche Lichtbogenlöschtechnologien wie Vakuumflaschen, SF6-Gas oder spezielle Gitter, um den Strom sicher zu unterbrechen.
• Anwendungen:Unverzichtbar für Schwerindustrieanlagen, Kraftwerke, große Transformatoren und Hauptverteiler, bei denen es auf Zuverlässigkeit ankommt.
• Schutz:Oft mit hochentwickelten elektronischen Auslösern für präzise selektive Koordination und Fernsteuerungsfunktionen ausgestattet.

Welche Arten von Hochspannungs-Leistungsschaltern gibt es?

Hochspannungs-Leistungsschalter werden nach dem Medium kategorisiert, das sie zum Löschen des Lichtbogens verwenden. Die Wahl des richtigen Typs ist für die Systemsicherheit und -effizienz von entscheidender Bedeutung.

Vakuum-Leistungsschalter (VCB)

• Prinzip:Verwendet ein Vakuum (Druck < 10⁻⁴ Pa) als Lichtbogenlösch- und Isoliermedium. Da keine Gasmoleküle vorhanden sind, ist es für einen Lichtbogen äußerst schwierig, sich selbst aufrechtzuerhalten.
• Hauptmerkmale:Kompakte Größe, lange Lebensdauer und wartungsfreier Betrieb. Sie sind umweltfreundlich, da sie weder Gas noch Öl verwenden.
• Anwendung:Dominiert in Mittelspannungs-Innenschaltanlagenanwendungen (bis zu 40,5 kV).

SF6-Leistungsschalter

• Prinzip:Verwendet Schwefelhexafluorid (SF6)-Gas, das eine etwa 2,5-mal höhere Isolierfestigkeit als Luft und eine etwa 100-mal bessere Lichtbogenlöschfähigkeit als Luft aufweist.
• Hauptmerkmale:Hervorragende Leistung in Hochspannungs- (HV) und Höchstspannungs- (EHV) Übertragungsnetzen. Sie sind zuverlässig, erfordern jedoch eine strenge Abdichtung, um ein Austreten von Gas zu verhindern.
• Anwendung:Weit verbreitet in Umspannwerken und Hochspannungsleitungen im Freien (über 72,5 kV).

Druckluft-Leistungsschalter

• Prinzip:Verwendet einen Hochdruck-Druckluftstoß, um den Lichtbogen auszublasen und ihn schnell abzukühlen und zu löschen.
• Hauptmerkmale:Schneller Betrieb und feuersicher (kein Öl). Sie sind jedoch laut und erfordern ein komplexes Luftkompressorsystem.
• Anwendung:Früher für Hochspannungssysteme (EHV) verwendet, in modernen Netzen jedoch weitgehend durch SF6 und VCBs ersetzt.

Wo passt der AC-Hochspannungs-MCCB?

Während VCBs und SF6-Leistungsschalter Spannungen auf Übertragungsebene verarbeiten, sind dieAC-Hochspannungs-MCCBist für die industrielle Mittelspannungsverteilung (z. B. 690 V bis 3,6 kV) konzipiert. Es schließt die Lücke zwischen Standard-Niederspannungs-Leistungsschaltern und massiven Hochspannungs-Schaltanlagen und bietet robusten Schutz für schwere Maschinen und Energiezentralen.

FAQ

Was ist die Nennspannung (Un)?

Die Nennbetriebsspannung (Un) für unsereAC-Hochspannungs-MCCBreicht typischerweise bis zu **690 V AC**. Diese Nennleistung stellt sicher, dass der Leistungsschalter Stromkreise in industriellen Hochspannungsumgebungen, wie z. B. großen Kraftwerken und schweren Maschinen, sicher betreiben und isolieren kann.

Kann ich einen Standard-MCCB für die Primärseite eines Transformators verwenden?

Ja, aber es erfordert eine sorgfältige Auswahl. Der Leistungsschalter muss den Einschaltstrom des Transformators bewältigen, ohne dass es zu Fehlauslösungen kommt. UnserAC-Hochspannungs-MCCBDie Serie verfügt über einstellbare magnetische Auslöseeinstellungen (z. B. 4–10 Mal In), sodass Sie den Schwellenwert hoch genug einstellen können, um Einschaltströme zu tolerieren und dennoch einen Kurzschlussschutz zu bieten.

Was ist der typische Strombereich?

Hochspannungs-Kompaktleistungsschalter decken im Allgemeinen einen höheren Strombedarf im Vergleich zu Standard-Miniaturschutzschaltern ab. Unser Sortiment reicht typischerweise von250A bis 2500ADadurch eignen sie sich für Hauptverteiler und große Industrielasten.

Wie unterscheiden sie sich von Sicherungen?

• Zurücksetzbar:Im Gegensatz zu Sicherungen, die nach einem Fehler ausgetauscht werden müssen, kann ein MCCB nach dem Auslösen zurückgesetzt werden.
• Verstellbarkeit:MCCBs ermöglichen einstellbare Auslöseeinstellungen (thermisch und magnetisch) und bieten eine präzise Schutzkoordination, die feste Sicherungen nicht bieten können.
• Schalten:Ein MCCB kann als manueller Schalter zum Trennen der Stromversorgung für Wartungszwecke dienen.

Was passiert, wenn ich einen AC-Leistungsschalter in einem DC-System verwende?

Tun Sie dies nicht.AC-Leistungsschalter sind darauf angewiesen, dass der Wechselstrom den Nullpunkt durchläuft, um den Lichtbogen zu löschen. Gleichstrom überschreitet nicht den Nullpunkt, was bedeutet, dass der Lichtbogen nicht erlischt und einen Brand oder eine Explosion verursachen kann. Sie müssen einen Leistungsschalter verwenden, der speziell für Gleichstromanwendungen ausgelegt ist.

Wie tauscht man einen Hochspannungs-MCCB sicher aus?

Sicherheit steht an erster Stelle. Befolgen Sie diese Schritte:

1. Freischalten:Schalten Sie die vorgeschaltete Stromversorgung aus und stellen Sie sicher, dass keine Spannung vorhanden ist.
2. Sperre/Tagout:Bringen Sie Sperrvorrichtungen an, um ein versehentliches Wiedereinschalten zu verhindern.
3. Trennen:Entfernen Sie die Netz- und Lastkabel (und ggf. den Neutralleiter).
4. Ersetzen:Bauen Sie das alte Gerät ab und installieren Sie das neueAC-Hochspannungs-Leistungsschalter mit geformtem GehäuseStellen Sie sicher, dass alle Verbindungen gemäß den Herstellerangaben angezogen sind.
