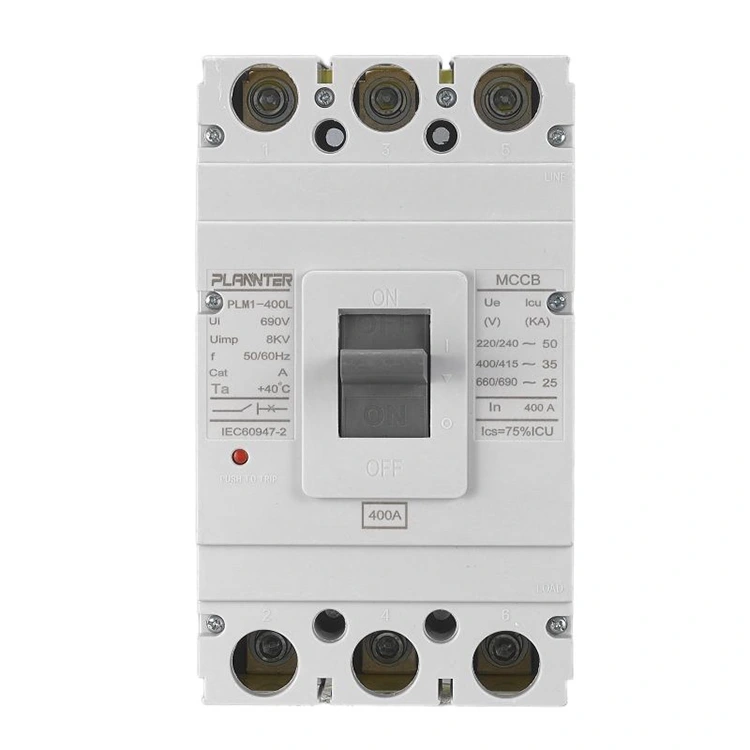

Elektrischer 400-A-AC-Leistungsschalter mit geformtem Gehäuse

Technische Spezifikationen des elektrischen 400-A-Wechselstrom-MCCB

• Nennstrom (In):400A
• Bemessungsbetriebsspannung (Ue):Wechselstrom 400 V/415 V
• Bemessungsisolationsspannung (Ui):Bis zu 800 V Wechselstrom
• Nennfrequenz:50 / 60 Hz
• Anzahl der Pole:3P / 4P optional
• Schaltvermögen (Icu):50kA – 65kA (IEC 60947-2)
• Bewertete Betriebsunterbrechungskapazität (Ics):75 % – 100 % der Icu
• Typ der Auslöseeinheit:Thermisch-magnetisch / elektronisch (optional)
• Reisemerkmale:Einstellbarer Überlast- und fester/einstellbarer Kurzschlussschutz
• Mechanische Lebensdauer:≥ 10.000 Betätigungen
• Elektrische Lebensdauer:≥ 20.000 Betätigungen
• Kontaktmaterial:Silber-Zinnoxid-Legierung
• Installationsmethode:Feste Montage
• Verbindungstyp:Front-/Heckanschluss optional
• Betriebsmechanismus:Manueller Betrieb mit optionalem Motormechanismus
• Schutzstufe:IP20 (höher mit Gehäuse)
• Umgebungstemperatur:-5°C bis +40°C
• Einhaltung von Standards:IEC 60947-2, ISO9001

Produktmerkmale:

√ Das Schaltvermögen erreicht 65 kA

√ 400 A Betriebsstromnennwert

√ Kontakte aus niederohmiger Silberlegierung

√ Hochgeschwindigkeits-Viergelenksystem

√ Kompakte Bauweise, einfache Installation

√ Besteht die strenge Prüfung des Schleifenwiderstands

√ Die automatisierte Fertigung sorgt für Einheitlichkeit

√ Sofortige Kurzschlussunterbrechung

√ Zuverlässige Absicherung der nachgeschalteten Stromkreise

√ Kosteneffizient mit reduziertem Wartungsbedarf

Hauptvorteile des 400-A-Wechselstrom-MCCB

Handhabung hoher Ströme:

• Mit 400 A ausgelegt, um schwere Lasten in großen elektrischen Systemen zu bewältigen
• Unterstützt den zuverlässigen Betrieb von Hauptpanels und nachgeschalteten Geräten

Einstellbare Reiseeinstellungen:

• Der thermisch-magnetische Auslöser ermöglicht eine Feineinstellung des Überlast- und Kurzschlussschutzes
• Optimiert den Schutz je nach Lasttyp und Anwendungsszenario

Hohe Schaltleistung:

• Maximales Schaltvermögen (Icu) von 50–65 kA gemäß den Normen IEC 60947-2
• Unterbricht schwere Fehlerströme schnell, um Geräte und Kabel zu schützen

Kompaktes Design:

• Platzsparende Lösung im Vergleich zu herkömmlichen Rahmenleistungsschaltern
• Einfache Installation und Wartung in Schalttafeln und Stromverteilereinheiten

Vielseitiges Zubehör:

• Optionale Hilfskontakte, Spannungsauslöser und Alarmmodule für die Systemintegration
• Kompatibel mit verschiedenen Steuerungs- und Überwachungskonfigurationen

Haltbarkeit und Zuverlässigkeit:

• Kontakte aus einer Silber-Zinnoxid-Legierung mit Präzisionsstanzung und Laserschweißung
• Elektrische Lebensdauer über 20.000 Zyklen und geringer Kontaktwiderstand unter 35 Mikroohm
• Fortschrittliche Montage und Kalibrierung gewährleisten eine konstante Betriebskraft und Leistung

Erhöhte Sicherheit:

• Das hochpermeable Magnetjoch aus Siliziumstahl sorgt für eine Kurzschluss-Auslösereaktion von unter 10 ms
• 100 % Werksinspektion mit drehmomentkalibrierten Anschlussschrauben und Überprüfung des Schleifenwiderstands
• Zuverlässiger Schutz vor elektrischen Störungen und erhöhte Personensicherheit

FAQ

Was ist die Hauptanwendung eines 400-A-MCCB?

• Der elektrische 400-A-AC-Leistungsschalter mit geformtem Gehäuse wird in Hauptstromverteilertafeln für Industrie-, Gewerbe- und große Wohnsysteme verwendet.
• Schützt Stromkreise vor Überlastungen, Kurzschlüssen und Fehlerströmen.
• Gewährleistet den zuverlässigen Betrieb nachgeschalteter Geräte wie Motoren, Transformatoren und Großgeräten.

Ist die 400-A-Auslöseeinstellung einstellbar?

• Ja, der MCCB verfügt über einen thermisch-magnetischen Auslöser mit einstellbaren Einstellungen.
• Ermöglicht eine individuelle Anpassung je nach Lasttyp und Sicherheitsanforderungen.
• Verhindert Fehlauslösungen und sorgt gleichzeitig für einen wirksamen Schutz.

Was ist der Unterschied zwischen 3P- und 4P-400A-MCCBs?

• 3P MCCB: Schützt dreiphasige Stromkreise und sorgt dafür, dass der Neutralleiter nicht unterbrochen wird.
• 4P-MCCB: Schützt dreiphasige Stromkreise sowie die Neutralleitung und bietet eine vollständige Trennung.
• Die Auswahl hängt von den Systemanforderungen und Sicherheitsstandards ab.

Welche Kabelgröße sollte ich für einen 400-A-MCCB verwenden?

• Die Kabelgröße hängt von der Installationsart, dem Isoliermaterial und dem zulässigen Spannungsabfall ab.
• Typischerweise werden 400-A-MCCBs mit Kabeln mit Kupferleitern von 120 mm² bis 185 mm² gepaart.
• Wenden Sie sich an Pugao Electric, um genaue Empfehlungen basierend auf spezifischen Projektbedingungen zu erhalten.

Wie oft sollte ein 400-A-MCCB getestet werden?

• Es wird eine regelmäßige Inspektion empfohlen, bei kritischen Systemen normalerweise alle 6–12 Monate.
• Testen Sie den mechanischen Betrieb, die Auslösereaktion und die Verbindungsintegrität.
• Stellt sicher, dass der elektrische 400-A-Wechselstrom-Leistungsschalter mit geformtem Gehäuse während seiner gesamten Lebensdauer zuverlässigen Schutz bietet.
