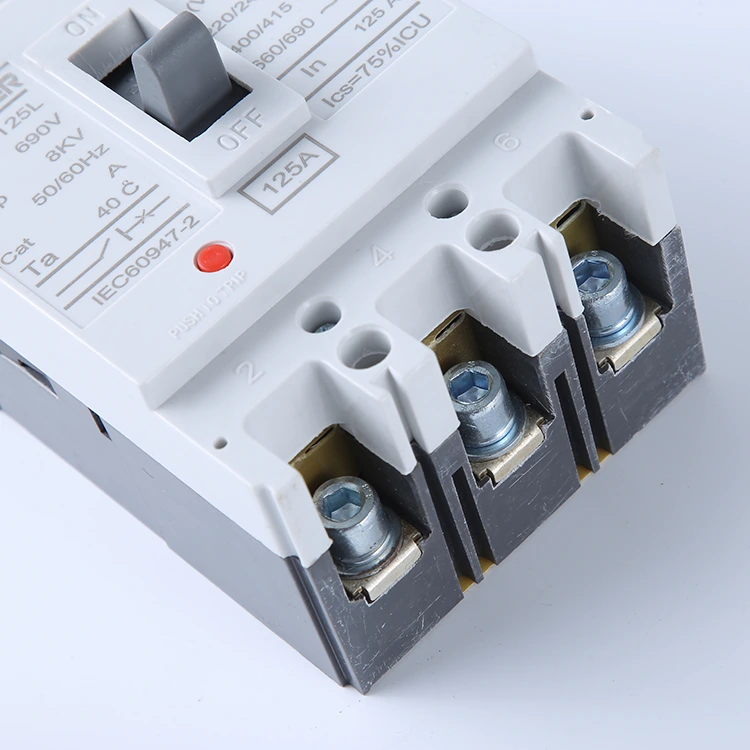

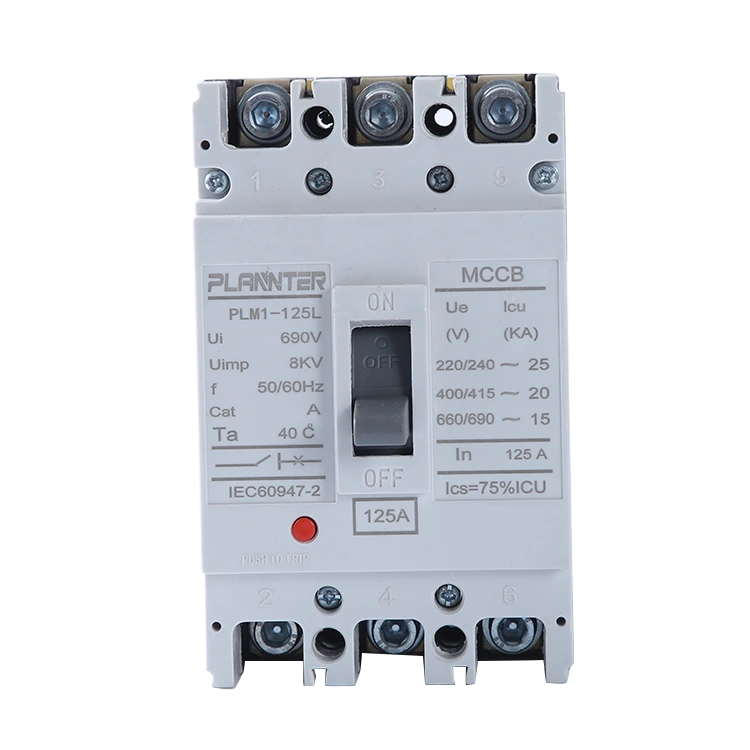

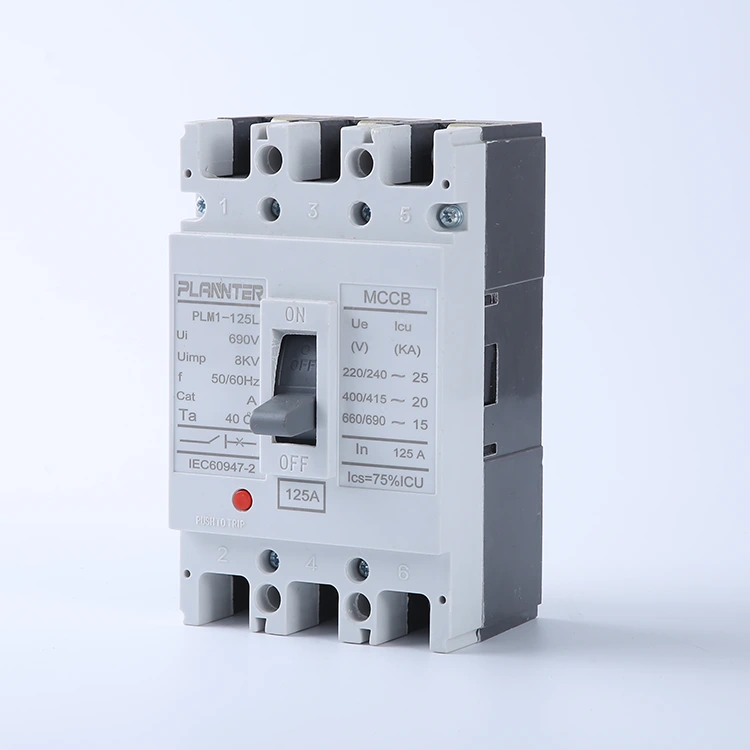

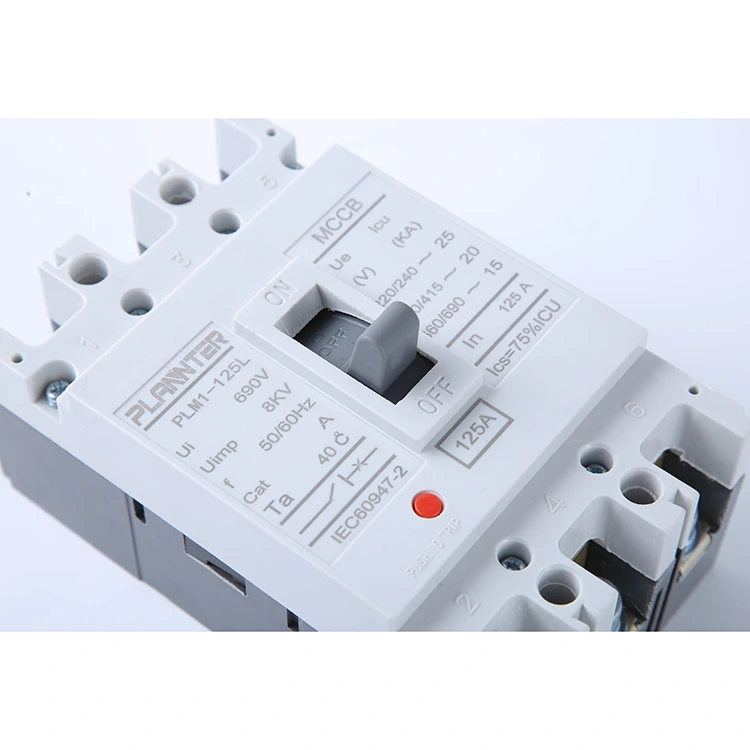

Shunt Trip AC-Leistungsschalter mit geformtem Gehäuse

Was ist ein Shunt Trip AC MCCB?

A Shunt Trip AC-Leistungsschalter mit geformtem Gehäuseist ein fortschrittlicher Kompaktleistungsschalter, der mit einem Arbeitsstromauslöser als Zubehör ausgestattet ist. Während ein Standard-Leistungsschalter vor Überlastungen und Kurzschlüssen schützt, ermöglicht die Spannungsauslösefunktion die elektronische Auslösung des Leistungsschalters von einer entfernten Stelle aus, beispielsweise über einen Not-Aus-Taster oder ein Feuermeldesystem.

Technischer Kern unserer 125A-Serie

• Fernauslösung:Ermöglicht die sofortige Trennung der Stromversorgung über ein externes Signal.
• Einstellbare Auslöseeinheit:Verfügt über einen thermischen Schutz (0,8–1x In) und einen magnetischen Schutz (5–10x In) für eine präzise Schaltungsabstimmung.
• Robuste Haltbarkeit:Entwickelt für eine elektrische Lebensdauer von bis zu 4.000 Betätigungen und eine mechanische Lebensdauer von 15.000 Zyklen.

Wichtige Anwendungen und Nutzungsszenarien

DerShunt Trip AC MCCBist eine wesentliche Sicherheitskomponente für industrielle und kommerzielle Stromversorgungssysteme, die mehr als nur einen Standard-Überstromschutz erfordern. Durch die Möglichkeit einer elektronischen Fernauslösung schließt es die Lücke zwischen manueller Schaltkreissteuerung und vollautomatischen Sicherheitsprotokollen.

1. Integration von industriellen Not-Aus-Geräten (E-Stop).

In Fertigungsumgebungen ist dieShunt Trip AC-Leistungsschalter mit geformtem Gehäusewird häufig mit Not-Aus-Tastern in der Nähe schwerer Maschinen in Verbindung gebracht. Dadurch wird sichergestellt, dass Bediener im Falle eines mechanischen Ausfalls oder eines Sicherheitsrisikos die Stromversorgung von 75- bis 90-kW-Motoren oder Fördersystemen aus der Ferne sofort unterbrechen können.

2. Brandschutz und Gebäudeautomation

Moderne Bauvorschriften erfordern häufig die Möglichkeit, im Brandfall nicht kritische Stromquellen abzuschalten. Als SpezialistChina-LieferantWir bieten Leistungsschalter an, die direkt in Brandmeldezentralen integriert werden können. Wenn ein Feuer erkannt wird, sendet der Alarm ein Signal an den Arbeitsstromauslöser, wodurch der Leistungsschalter ausgelöst wird und die Ausbreitung elektrischer Brände verhindert wird.

3. Remote Power Management in Verteilungsnetzen

Für die großflächige Stromverteilung ist dieShunt Trip AC-Leistungsschalter mit geformtem Gehäusewird in HV/LV-Schaltanlagen und Kastentransformatoren verwendet. Es ermöglicht Facility Managern, über eine zentrale SPS (Programmable Logic Controller) einen Lastabwurf durchzuführen oder bestimmte Zweige eines Netzes zu isolieren, ohne manuell auf den Elektroraum zugreifen zu müssen.

4. Schutz für spezielles schweres Gerät

Unsere Abbruchhämmer werden für die folgenden Gerätekategorien dringend empfohlen:

• Hydraulikstationen:Sofortige Isolierung bei Druckausfällen.
• Wasserpumpen und Kompressoren:Koordiniertes Herunterfahren zur Vermeidung von Geräteschäden bei Systemfehlern.
• Mittelgroße Produktionslinien:Synchronisiertes Abschalten für komplexe, vernetzte Maschinen.

5. Marine- und Offshore-Fernisolierung

In den anspruchsvollen Umgebungen der Schiffstechnik ist dieShunt Trip AC MCCBBietet eine zuverlässige Möglichkeit, die Stromversorgung in schwer zugänglichen Bereichen zu verwalten und sicherzustellen, dass die Hauptstromkreise sicher von der Brücke oder einer zentralen Steuerkabine getrennt werden können.

Hauptmerkmale und Fähigkeiten

UnserShunt Trip AC-Leistungsschalter mit geformtem Gehäuseist so konstruiert, dass es den internationalen IEC- und ISO-Standards entspricht und eine erstklassige Leistung gewährleistet:

• Hohe Schaltleistung:Isoliert effektiv Fehler bis zu 50 kA und schützt so Ihre nachgeschalteten Anlagen vor katastrophalen Schäden.
• 3-poliger Verbundbetrieb:Gewährleistet eine vollständige Isolierung von Dreiphasensystemen für Wartung und Sicherheit.
• Erweiterte Lichtbogenlöschung:Nutzt ein Gittersystem zum schnellen Löschen von Lichtbögen und verlängert so die Lebensdauer des Leistungsschalters erheblich.
• Vielseitige Konfigurationen:Wir bieten umfassende OEM/ODM-Dienste zur Anpassung von Logos und technischen Parametern an Ihre spezifischen Zeichnungen.

Warum mit PUGAO zusammenarbeiten?

Mit Sitz in Liushi, der „Elektrohauptstadt Chinas“, kombiniert PUGAO Technology Co., Ltd. ein wissenschaftliches Qualitätsmanagementsystem mit einem ausgereiften Industriecluster.

• Zertifizierte Exzellenz:Nach ISO9001, ISO14001 und ISO45001 zertifizierter Hersteller.
• Branchenanerkennung:Über 20 Händler weltweit vertrauen auf unsere technische Stärke und unsere „Integritätsmanagement“-Philosophie.
• Effizienz:Schnelle Lieferung (10–15 Werktage) und professioneller technischer Support innerhalb von 48 Stunden.

FAQ

Was ist der Zweck eines MCCB?

DerShunt Trip AC-Leistungsschalter mit geformtem Gehäuseerfüllt zwei Aufgaben: Es schützt automatisch vor elektrischen Fehlern und ermöglicht die absichtliche Ferntrennung des Stromkreises aus Sicherheits- oder Betriebsgründen.

Was bedeutet „geformtes Gehäuse“?

Damit ist das hochfeste, isolierte Gehäuse gemeint, das die internen Mechanismen schützt. Dieses „geformte Gehäuse“ bietet hervorragende elektrische Isolierung und Haltbarkeit gegen rauen Industriestaub und Vibrationen.

Wie oft sollte eine Wartung durchgeführt werden?

Wir empfehlen alle sechs Monate eine Sichtkontrolle. Bei Leistungsschaltern mit Hilfsstromauslöser sollte die Fernauslösefunktion jährlich getestet werden, um sicherzustellen, dass das elektrische Signal den Mechanismus erfolgreich auslöst.

Was sind Reiseeinstellungen?

Auslöseeinstellungen sind einstellbare Schwellenwerte, die bestimmen, wann der Leistungsschalter auf Überstrom reagiert. Diese Einstellungen ermöglichen dieShunt Trip AC MCCBauf spezifische Lasten zugeschnitten werden, wie z. B. Anlasser mit hoher Stoßbelastung.
