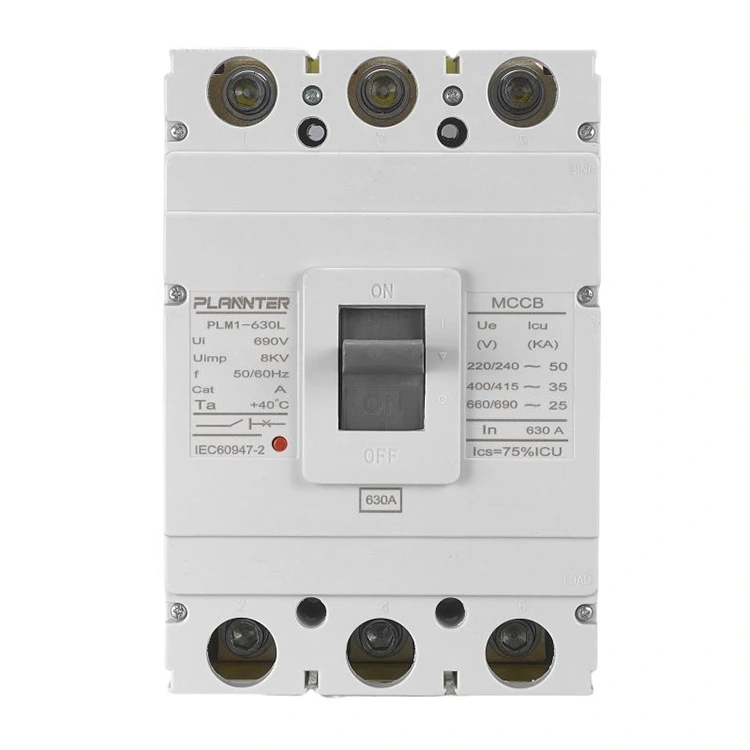

Industrieller AC-Leistungsschalter mit geformtem Gehäuse

Als FührenderChina-LieferantMit 14 Jahren Erfahrung in der Fertigung bietet PUGAO (Plannter Electric) dasIndustrieller AC-Leistungsschalter mit geformtem Gehäuse630A-Serie. Dieser Leistungsschalter wurde für die Hochleistungsstromverteilung entwickelt und kombiniert hohe Schaltleistung mit äußerster Haltbarkeit, um große elektrische Infrastrukturen zu schützen.

Was ist ein industrieller AC-Leistungsschalter mit geformtem Gehäuse?

DerIndustrieller AC-Leistungsschalter mit geformtem Gehäuseist ein leistungsstarkes Schutzgerät, das für den Umgang mit Hochstromlasten ausgelegt ist und gleichzeitig einen präzisen Schutz gegen Überlastungen und Kurzschlüsse bietet. Es fungiert als primäres Sicherheitstor in industriellen Netzwerken und stellt sicher, dass nachgeschaltete Geräte auch unter extremen Fehlerbedingungen geschützt bleiben.

Gehäusedesign: Hervorragende Isolierung und Haltbarkeit

• Geformtes Gehäuse:Hergestellt aus hochfesten, flammhemmenden Verbundwerkstoffen, die eine außergewöhnliche Durchschlagsfestigkeit bieten.
• Kompakte Stellfläche:Das optimierte Design ermöglicht eine dichte Installation in Schaltanlagen und Schaltschränken ohne Beeinträchtigung der Wärmeableitung.
• Umweltverträglichkeit:Das Gehäuse ist versiegelt, um den internen Mechanismus vor Industriestaub, Feuchtigkeit und chemischen Dämpfen zu schützen.

Aktuelle Bewertungen: Optimiert für schwere Lasten

UnserIndustrieller AC-Leistungsschalter mit geformtem Gehäusewurde speziell für Anwendungen mit hoher Nachfrage entwickelt:

• Nennstrom:630A, ideal für Hauptverteiler und große Maschinen.
• Schaltvermögen:Verfügt über einen hohen Ics (Rated Service Breaking Capacity) von 50 kA und Icu (Ultimate Breaking Capacity) von 65 kA, wodurch sichergestellt wird, dass das Gerät auch nach der Unterbrechung schwerwiegender Fehler betriebsbereit bleibt.
• Stabiler Betrieb:Kalibriert, um beim 1,05-fachen des Nennstroms stabil zu bleiben, um Fehlauslösungen in geschäftigen Industrieumgebungen zu verhindern.

Mechanismus: Präzision und schnelle Reaktion

Der interne Mechanismus desIndustrieller AC-Leistungsschalter mit geformtem Gehäuseist sowohl auf Genauigkeit als auch auf Langlebigkeit ausgelegt:

• Einstellbare Sofortauslösung:Die magnetischen Auslöseeinstellungen (Im) können von 3,15 kA bis 6,3 kA angepasst werden, um sie an bestimmte Leitungsimpedanzen anzupassen.
• Ultraschnelle Unterbrechung:Kann bei einem Kurzschluss innerhalb von 20 ms Lichtbögen löschen und Stromkreise trennen.
• Ausdauergetestet:Bestätigt für eine mechanische Lebensdauer von 20.000 Betätigungen und eine elektrische Lebensdauer von 5.000 Zyklen bei voller 630-A-Last.
• Kurzzeitbeständigkeit:Hält 1 Sekunde lang Hochstromimpulsen von 55 kA stand und bietet eine hervorragende dynamische und thermische Stabilität.

Hauptmerkmale und Eigenschaften

DerIndustrieller AC-Leistungsschalter mit geformtem GehäuseDie Serie 630A ist für die hohen Anforderungen moderner Infrastruktur ausgelegt. Von der Präzisionstechnik bis zur modularen Flexibilität sorgen diese Funktionen dafür, dass Ihre elektrischen Systeme sicher, effizient und konform mit internationalen Standards bleiben.

1. Hohe Unterbrechungskapazität

UnserIndustrieller AC-Leistungsschalter mit geformtem Gehäuseist darauf ausgelegt, extreme elektrische Fehler ohne Ausfall zu bewältigen.

• Icu/Ics-Leistung:Erreicht ein ultimatives Schaltvermögen von bis zu 65 kA, wobei das Betriebsschaltvermögen (Ics) bei 50 kA gehalten wird.
• Fehleranalyse:Löscht Lichtbögen schnell innerhalb von 20 ms, um Schäden an nachgeschalteten Industriemaschinen zu verhindern.

2. Einstellbare Reiseeinstellungen

Flexibilität ist in industriellen Umgebungen von entscheidender Bedeutung. DerIndustrieller AC-Leistungsschalter mit geformtem Gehäuseermöglicht eine Feinabstimmung, um Fehlauslösungen zu verhindern und gleichzeitig eine solide Schutzbarriere aufrechtzuerhalten.

• Überlastanpassung:Stabiler Betrieb bei 1,05-fachem Nennstrom; Zuverlässige Trennung innerhalb einer Stunde bei 1,3-fachem Nennstrom.
• Sofortige magnetische Auslösung:Einstellbare Einstellungen (Im) im Bereich von 3,15 kA bis 6,3 kA zur Anpassung an verschiedene Leitungsimpedanzen.

3. Thermomagnetische und elektronische Auslöser

Als ProfiChina-LieferantWir bieten verschiedene Auslösetechnologien an, um unterschiedlichen Schutzprofilen gerecht zu werden:

• Thermisch-magnetisch:Zuverlässiger bimetallischer und elektromagnetischer Schutz für Standard-Industrielasten.
• Elektronische Reise (optional):Höhere Präzision für komplexe Stromverteilungsnetze, die digitale Logik und schnellere Reaktionszeiten erfordern.

4. Großer Strombereich

Der 630A-Rahmen dient als robuste Lösung für mittlere bis große Stromanforderungen und gewährleistet konsistenten Schutz für ein breites Spektrum angeschlossener Lasten und Leitungen in Ihrem Verteilungsnetzwerk.

5. Kompaktes und modulares Design

Platzeffizienz ist in modernen Schaltanlagen von entscheidender Bedeutung. DerIndustrieller AC-Leistungsschalter mit geformtem Gehäuseverfügt über ein hochfestes Formgehäuse, das die Spannungsfestigkeit maximiert und gleichzeitig die Gesamtfläche für Schaltschrankinstallationen mit hoher Dichte minimiert.

6. Mehrpoliger Schutz

Unser standardmäßiges 3-poliges Design gewährleistet einen synchronisierten Betrieb über alle Phasen hinweg. Dieser verbundene Mechanismus ist für den Schutz von Drehstrommotoren und die Gewährleistung einer vollständigen Systemtrennung im Fehlerfall von entscheidender Bedeutung.

7. Zubehör und Kommunikation

Verbessern Sie IhreIndustrieller AC-Leistungsschalter mit geformtem Gehäusemit einer Vielzahl an vor Ort installierbarem Zubehör:

• Arbeitsstromauslöser und Unterspannungsauslöser:Zur Fernnotabschaltung und Spannungsüberwachung.
• Hilfs- und Alarmkontakte:Für Echtzeit-Statusrückmeldungen an zentrale Kontrollräume oder SPSen.

8. Umweltverträglichkeit

Hergestellt in unseremChina-FabrikMit strengen ISO9001-Qualitätskontrollen werden diese Leistungsschalter auf Folgendes getestet:

• Dynamische und thermische Stabilität:Kann kurzzeitigen Impulsen von 55 kA für 1 Sekunde standhalten.
• Langlebigkeit:Bewährte mechanische Lebensdauer von 20.000 Betätigungen und 5.000 elektrischen Zyklen bei Volllast.

FAQ

Was ist der Unterschied zwischen einem industriellen und einem kommerziellen MCCB?

Während beide einen Schaltungsschutz bieten, bietet einIndustrieller AC-Leistungsschalter mit geformtem Gehäuseist im Vergleich zu kommerziellen Geräten speziell für schwerere Aufgaben konzipiert:

• Umgang mit Spannung/Strom:Industriemodelle wie unsere 630A-Serie sind für höhere Dauerlasten und deutlich höhere Kurzschlussausschaltleistungen (bis zu 65 kA) ausgelegt.
• Robustheit:Industrieanlagen zeichnen sich durch eine verbesserte thermische und dynamische Stabilität aus, um hohen Stromimpulsen (z. B. 55 kA für 1 Sekunde) standzuhalten, die in Fabrikumgebungen häufig vorkommen.
• Verstellbarkeit:Im Gegensatz zu handelsüblichen Leistungsschaltern mit fester Einstellung bieten Industrieversionen große Einstellbereiche sowohl für thermische als auch magnetische Auslöser, um unterschiedlichen Maschinen gerecht zu werden.

Was sind die häufigsten Anwendungen für industrielle MCCBs?

DerIndustrieller AC-Leistungsschalter mit geformtem Gehäuseist eine vielseitige Komponente, die in verschiedenen Umgebungen mit hoher Nachfrage zu finden ist:

• Motorschutz:Ideal zum Schutz großer Drehstrommotoren, zur Bewältigung hoher Einschaltströme ohne Fehlauslösungen und gleichzeitig als präziser Überlastschutz.
• Schalttafeln und Schalttafeln:Fungiert als Haupteingangs- oder Ausgangsschutzeinheit in Verteilertafeln und gewährleistet die Sicherheit ganzer Abzweigstromkreise.
• Industrielle Automatisierung:Integriert in komplexe Produktionslinien und SPS-gesteuerte Systeme, um bei elektrischen Fehlern eine zuverlässige, automatisierte Stromtrennung zu gewährleisten.

Was ist der Unterschied zwischen einem MCCB und einem ACB?

Um den richtigen Schutz für Ihre Einrichtung auszuwählen, ist es wichtig, den Unterschied zu verstehen:

• Rolle:Ein MCCB (Molded Case Circuit Breaker) wird im Allgemeinen für Ströme bis 1600 A verwendet und bietet eine kompakte, abgedichtete Bauweise. Ein ACB (Air Circuit Breaker) wird für Anwendungen mit viel höherem Strom (bis zu 6300 A) verwendet und dient normalerweise als Haupteingangsschalter für eine gesamte Anlage.
• Wartung:DerIndustrieller AC-Leistungsschalter mit geformtem Gehäuseist aufgrund seines abgedichteten „Moulded Case“-Designs weitgehend wartungsfrei. Im Gegensatz dazu verfügen ACBs über zugängliche Innenteile, die eine regelmäßige Schmierung und Kontaktprüfung erfordern.

Warum sollten Sie sich für den PUGAO Industrial AC-Leistungsschalter mit geformtem Gehäuse entscheiden?

Als professioneller Lieferant mit Sitz in China nutzt PUGAO 14 Jahre Erfahrung in der Herstellung, um industrielle AC-Leistungsschalter mit geformtem Gehäuse anzubieten – die bevorzugte Wahl für Stromverteilungssysteme weltweit:

Außergewöhnliche Schaltleistung: Mit einem ultimativen Schaltvermögen (Icu) von bis zu 65 kA und einem Betriebsschaltvermögen (Ics) von 50 kA stellen diese Leistungsschalter sicher, dass die Ausrüstung auch nach der Beseitigung von Kurzschlussfehlern voll funktionsfähig und effizient bleibt, wodurch die Austauschkosten erheblich gesenkt werden.

Präzise Schutzmechanismen: Mit stabiler thermisch-magnetischer Auslösung bleiben die Geräte immun gegen Fehlauslösungen bei 1,05-fachem Nennstrom; Darüber hinaus verfügen sie über eine sofortige Kurzschluss-Reaktionszeit von weniger als 20 ms und bilden so eine robuste Verteidigungslinie für Ihre Industrielasten.

Extreme industrielle Haltbarkeit: Diese Leistungsschalter haben strenge Tests bestanden und bieten eine mechanische Lebensdauer von 20.000 Zyklen und eine elektrische Lebensdauer von 5.000 Zyklen unter Volllastbedingungen. Außerdem können sie kurzzeitigen thermischen Stabilitätsstößen von 55 kA für 1 Sekunde standhalten.

Umfassendes Fertigungssystem: Wir profitieren von den geografischen Vorteilen unserer in China ansässigen Fabrik, halten uns strikt an die ISO 9001-Standards und integrieren Bildverarbeitungs-Inspektionstechnologie, um die OEM/ODM-Anpassung zu unterstützen und so die gleichbleibende Qualität und Zuverlässigkeit jedes einzelnen von uns gelieferten Produkts zu gewährleisten.
