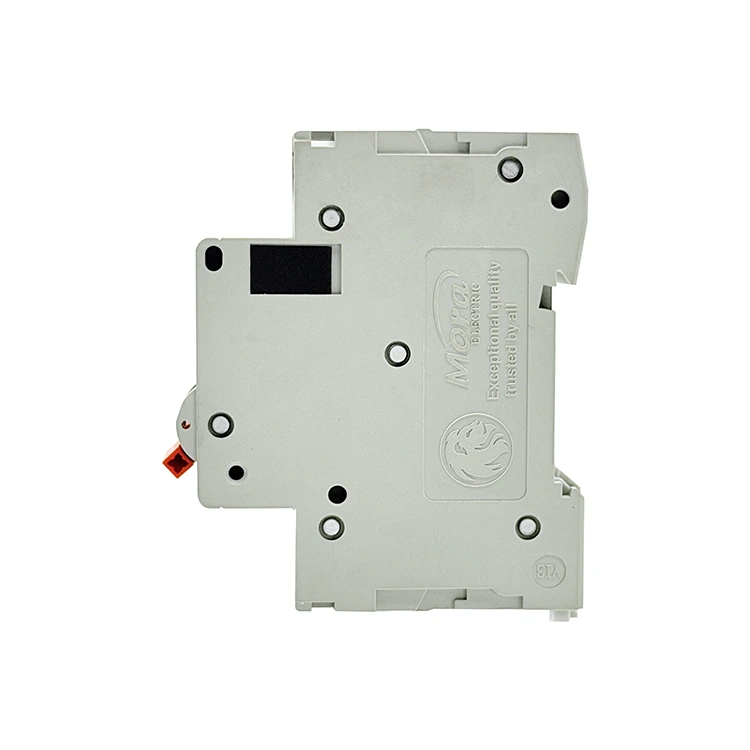

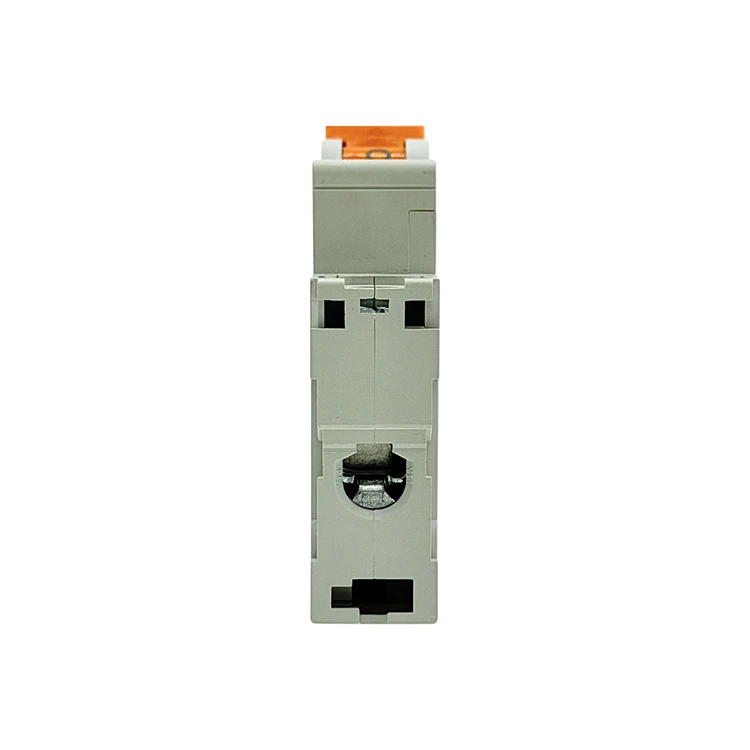

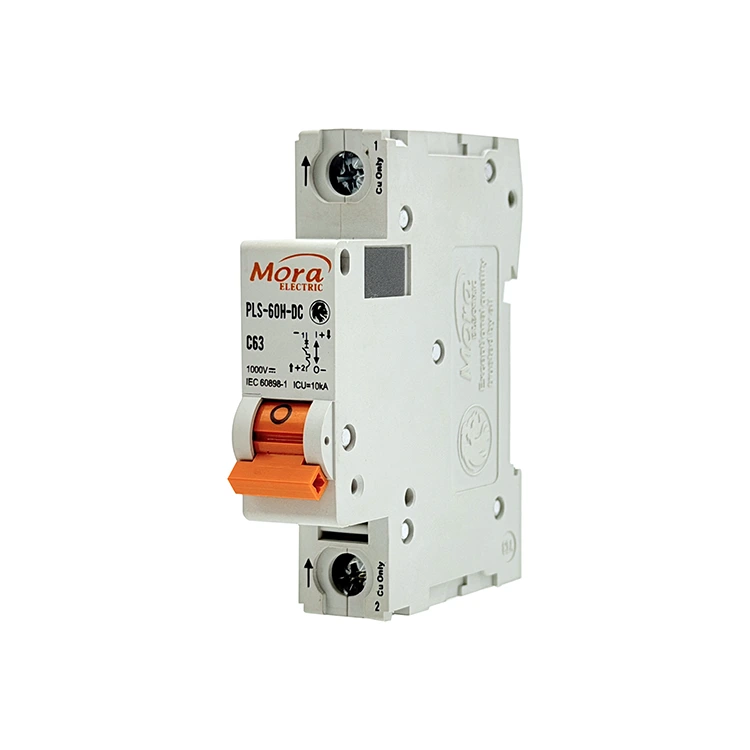

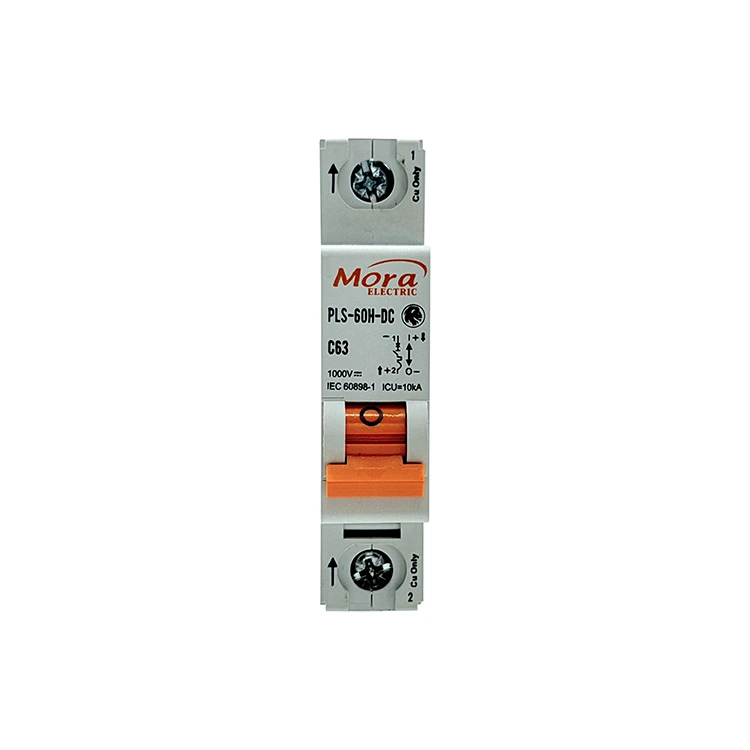

C65 1-poliger DC-Leistungsschalter

PUGAO (Marke: Mora) ist eine spezialisierte Fabrik für einpolige C65-DC-Leistungsschalter in China und liefert einpolige Hochleistungsschalter, die speziell für DC-Anwendungen entwickelt wurden. Unser thermisch-magnetischer Leistungsschalter 1P verfügt über ein Permanentmagnet-Lichtbogenlöschsystem, um Kontaktverbrennungen in Solarsträngen und Telekommunikationsnetzen zu verhindern.

Technische Definition und praktische Anwendungen

Der 1-polige DC-Leistungsschalter C65 ist ein mechanischer Schalter zum Schutz einphasiger DC-Stromschleifen. Im Gegensatz zu Wechselstromleitungen (AC) fehlt bei einer Gleichstromschleife ein natürlicher Nulldurchgangspunkt. Beim Öffnen von Kontakten unter Last entsteht ein kontinuierlicher und äußerst stabiler Lichtbogen.

Unser einpoliger Schutzschalter isoliert die positive Schiene eines Gleichstromkreises, indem er gezielt mechanische Kraft und magnetische Beschleunigung einsetzt, um Fehler zu unterbrechen, bevor sie systemweite thermische Schäden verursachen.

Solar-Photovoltaik-Systeme

In privaten und gewerblichen Solaranlagen geben einzelne Modulstränge kontinuierliche Gleichspannungen ab. Dieser Leistungsschalter wird in Anschlusskästen auf der Ausgangsebene (im Bereich von 12 V bis 250 V DC) installiert. Es isoliert einzelne Strings und verhindert so, dass sich Rückstromfehler oder Verkabelungskurzschlüsse über die gesamte Solaranlage ausbreiten.

Telekommunikations-Rechenzentren und USV-Systeme

Moderne Kommunikationshardware läuft auf Batterie-Backup-Systemen mit 48 V bis 110 V Gleichstrom. Der 1-polige DC-Leistungsschalter C65 bietet gezielten Schutz für einzelne Geräte-Racks und isoliert lokale Komponentenausfälle, ohne die Stromversorgung benachbarter Netzwerksysteme zu unterbrechen.

Industrielle Automatisierung

Lokale industrielle Gleichstromregelkreise, Materialtransportsysteme und interne Batteriemanagementschaltkreise von Elektrofahrzeugen verwenden einpolige Leistungsschalter, um eindeutige, sicher isolierte Leistungszonen zwischen Lademodulen und primärem Batteriespeicher einzurichten.

Technische Spezifikationen

Die folgende Matrix beschreibt die standardisierten Betriebsgrenzen und Materialzusammensetzungen, die auf unseren Prüfständen zur Qualitätskontrolle überprüft wurden:

Technische Kernvorteile

1. 5-Millisekunden-Magnetlichtbogenlöschung

Gleichstromlichtbögen können Kupferkontakte innerhalb von Sekundenbruchteilen zerstören, wenn sie nicht kontrolliert werden. Um dieses Problem zu lösen, verfügt unser 1-poliger DC-Leistungsschalter C65 über zwei interne Permanentmagnete. Wenn ein Fehler auftritt und sich die Kontakte trennen, drückt das Magnetfeld den Lichtbogen von den Kontaktflächen weg und treibt ihn in ein Kühlgitter aus neun Platten aus Stahl. Das Gitter spaltet, kühlt und löscht den Lichtbogen innerhalb von 5 Millisekunden und minimiert so den Verschleiß der Kontaktflächen.

2. Hochpräzise bimetallische Überlastkontrolle

Ständige Überlastungen verschlechtern nach und nach die Kabelisolierung, wodurch eine große Brandgefahr entsteht. PUGAO (Mora) verwendet kalibrierte Bimetallstreifen, die aus zwei verbundenen Metallen mit unterschiedlichen Wärmeausdehnungsraten bestehen. Ständiger Überstrom erhitzt das Band, wodurch es sich vorhersehbar verbiegt und den Auslösehebel auslöst. Dieser mechanische Aufbau verhindert Fehlauslösungen durch kurze Anlaufspitzen und sorgt gleichzeitig für eine zuverlässige Isolierung bei echten Überlastungen.

3. Automatisiertes Punktschweißen

Eine manuelle Innenmontage kann zu variablen Verbindungswiderständen und inkonsistenten Auslösepunkten führen. Unsere Produktionsanlage nutzt eine automatisierte Montagelinie, die mit automatisierten Punktschweißeinheiten ausgestattet ist. Indem wir die internen Kupfer-Shunts und Auslösemechanismen in präzisen Positionen befestigen, stellen wir einen gleichmäßigen Innenwiderstand über alle Produktionsläufe hinweg sicher und verhindern so eine örtliche Überhitzung in den Verteilerschränken.

Feldinstallation

1. Isolieren Sie die Stromquelle:Sicherheitseinrichtung. Öffnen Sie den primären Solar-Trennschalter oder den Batterie-Trennsicherungsblock vorgeschaltet. Verwenden Sie ein kalibriertes Digitalmultimeter, um zu überprüfen, ob an der Eingangsleitung 0 V anliegen, bevor Sie die Hardware des 1-poligen DC-Leistungsschalters C65 montieren.

2. Auf der DIN-Schiene befestigen:Gehäusebaugruppe. Lassen Sie den Sockel des Leistungsschalters auf einer standardmäßigen 35-mm-DIN-Schiene einrasten. Stellen Sie sicher, dass sowohl die oberen als auch die unteren federbelasteten Halteklammern fest in ihrer Position einrasten und eine Bewegung beim Betätigen des Kipphebels verhindern.

3. Richten Sie die Polaritätsanzeigen aus:Kritischer Schritt. Gleichstromschalter sind gerichtet. Suchen Sie die (+) und (-)-Anzeigen, die neben den Anschlussanschlüssen eingeprägt sind. Das positive Eingangskabel muss in die dafür vorgesehene positive Eingangsklemme eingeführt werden. Durch Umkehren dieser Verdrahtung wird verhindert, dass die internen Magnete den Lichtbogen in das Kühlgitter ziehen.

4. Drehmoment-Leiterklemmen:Endgültige Überprüfung. Abisolierte Kupferleiter sauber in die Tunnelklemmen einführen. Ziehen Sie die Klemmenschrauben mit einem kalibrierten Drehmomentschraubendreher mit 2,0–2,5 Nm an. Lose Verbindungen führen zu örtlicher Erwärmung und vorzeitiger thermischer Auslösung.

Häufig gestellte Fragen zu Technik und Technik

Warum kann dieser einpolige DC-Leistungsschalter nicht in einer Standard-AC-Verteilungsleitung verwendet werden?

Das Störlichtbogenunterdrückungssystem basiert auf gerichteten Permanentmagneten. In einem Wechselstromsystem wechselt der Strom kontinuierlich 50 oder 60 Mal pro Sekunde die Richtung. Dieser Wechselstrom drückt den Lichtbogen nach außen in Richtung des Kunststoffgehäuses und nicht nach innen in das Stahlkühlgitter, was zu einem katastrophalen Ausfall des Gehäuses führt.

Was führt dazu, dass sich ein DC-Leistungsschalter verzieht oder schmilzt, wenn die Polarität der Verkabelung während der Installation vor Ort versehentlich umgekehrt wird?

Wenn die Polarität umgekehrt wird, stößt das interne Magnetfeld den Lichtbogen vom Kühlgitter ab und hält ihn direkt über den Kontakten aus der Silberlegierung. Der eingeschlossene Lichtbogen erzeugt örtlich Temperaturen von über 1.000 °C, wodurch die internen Mechanismen und das PA66-Polymergehäuse schmelzen, anstatt sie sicher zu löschen.

Wie verändert die Umgebungstemperatur in einem abgedichteten Anschlusskasten die thermische Auslöseschwelle?

Unsere Bimetallstreifen sind für eine Grundumgebungstemperatur von 30 °C kalibriert. Wenn das Innere eines versiegelten Verteilerkastens aufgrund direkter Sonneneinstrahlung 50 °C erreicht, heizt sich der Bimetallstreifen im 1-poligen DC-Leistungsschalter C65 vor, sodass er bei etwa 85 % bis 90 % seines eingeprägten Nennstroms auslöst. Für Umgebungen mit hohen Temperaturen empfehlen wir, die Last herabzusetzen oder den Auswahlparameter nach oben anzupassen.
