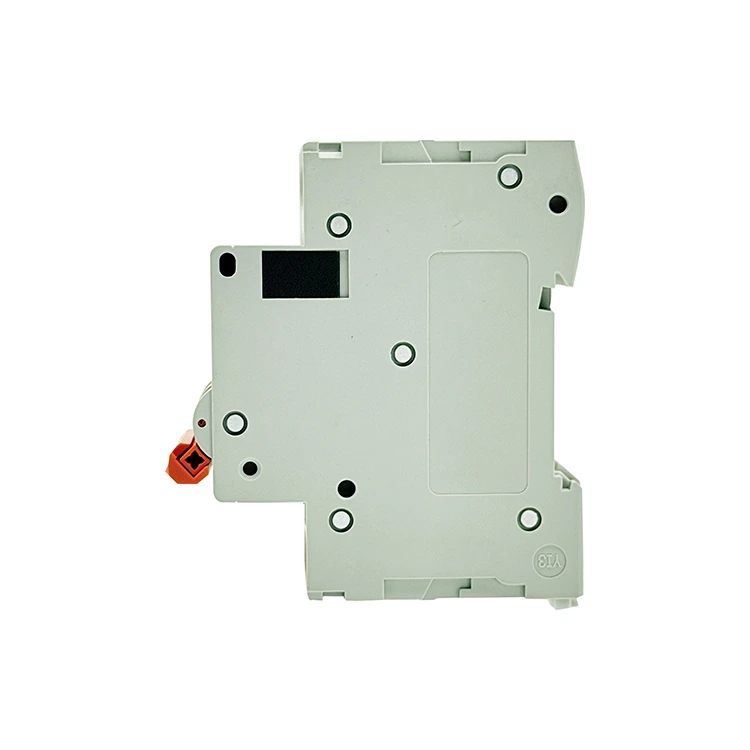

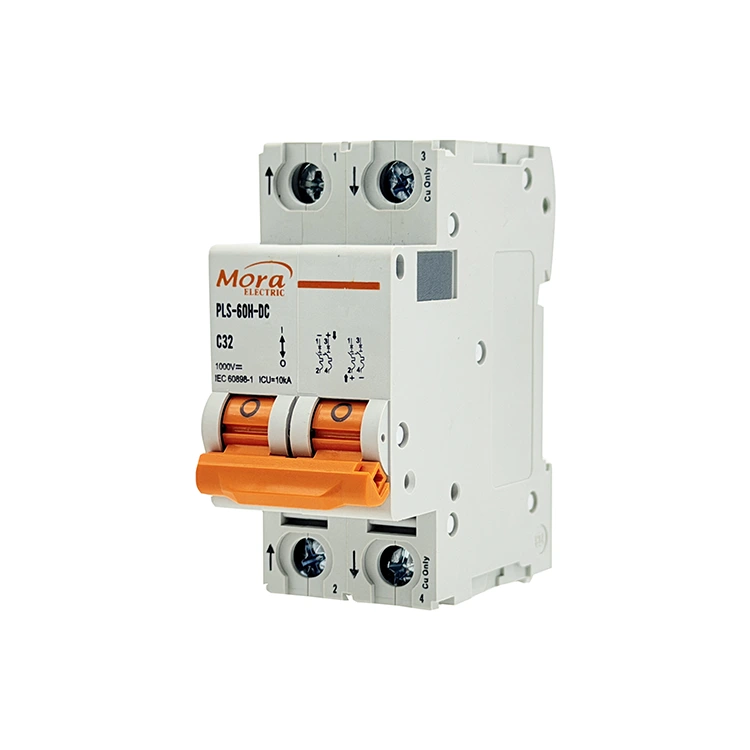

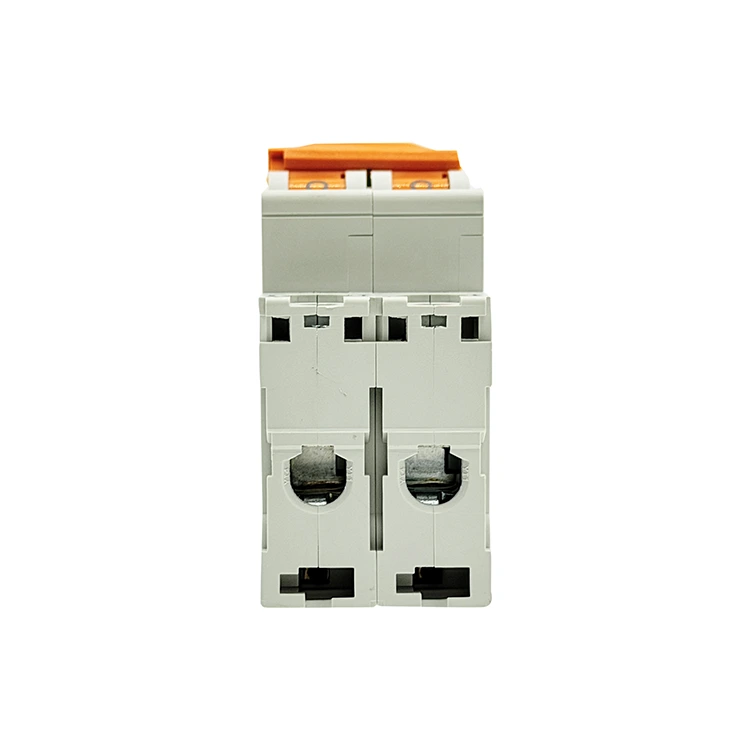

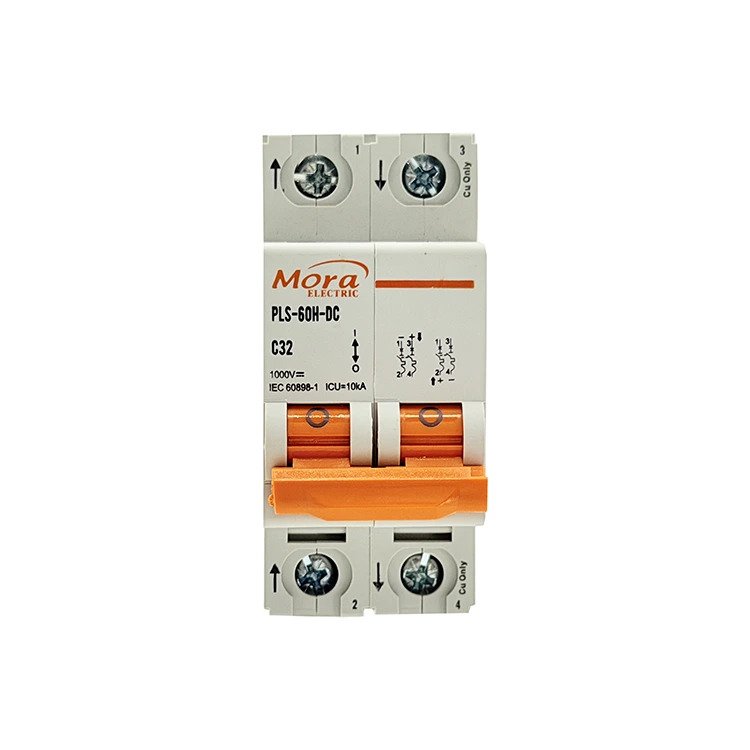

C65 2-poliger DC-Leistungsschalter

PUGAO (Mora) ist eine vertrauenswürdige C65-Fabrik für 2-polige Gleichstrom-Leistungsschalter mit Sitz in China und stellt mehrpolige Niederspannungsschalter her, die sowohl positive als auch negative Leitungen gleichzeitig unterbrechen können. Dieser thermisch-magnetische 2P-Leistungsschalter basiert auf automatisiertem Punktschweißen und leistungsstarken doppelten magnetischen Lichtbogenkammern, um anspruchsvollen Telekommunikations- und Photovoltaik-Anforderungen gerecht zu werden.

Technische Definition

Der 2-polige DC-Leistungsschalter C65 ist eine integrierte elektromechanische Sicherheitsvorrichtung, die für die Verwaltung und Unterbrechung von Gleichstromschleifen mit höherer Spannung bis zu 500 V entwickelt wurde. Während einpolige Alternativen nur eine Seite einer Leitung unterbrechen, verwaltet eine zweipolige Konfiguration sowohl den positiven als auch den negativen Leiter gleichzeitig. Diese Zweileitungsunterbrechung sorgt für eine vollständige galvanische Trennung und ist für ungeerdete erdfreie Netzwerke von entscheidender Bedeutung.

Unser 2P-Miniatur-Leistungsschalter verbindet zwei unabhängige Pole mit einem internen gemeinsamen Auslösemechanismus. Erkennt einer der Pole einen Fehler, öffnen beide Leitungen sofort und verhindern so eine Spannungsrückspeisung über den verbleibenden Leiter.

Schwimmende 500-V-Solar-PV-Arrays

Bei Solaranlagen, bei denen die Systemspannung erhöht wird, um die Effizienz des Wechselrichters zu maximieren, ist die Erdung der negativen Leitung oft unpraktisch. Der 2-polige DC-Leistungsschalter C65 wird an die positiven und negativen Ausgänge eines PV-Strings angeschlossen. Durch die Isolierung beider Polaritäten wird die Gefahr eines Stromschlags zwischen Potenzial und Erde bei Wartungsarbeiten am Tag vollständig ausgeschlossen.

Batteriespeichersysteme mit hoher Kapazität

Industrielle Batteriebänke und netzunabhängige Solarspeicherkonfigurationen werden häufig mit 120-V- bis 400-V-Gleichstromkonfigurationen betrieben. Ein einpoliges Gerät kann einen Doppelerdungsfehler in diesen Stromkreisen nicht sicher beheben. Durch die Implementierung dieses 2-poligen Systems wird sichergestellt, dass Kurzschlüsse an einer beliebigen Stelle im Batteriegehäuse eine saubere, umfassende Abschaltung auslösen.

Schnellladeinfrastrukturen für Elektrofahrzeuge

Kommerzielle Schnellladestationen nutzen Hochspannungs-Gleichstrompfade, um Energie in Fahrzeugbatterien zu übertragen. Dieser Leistungsschalter fungiert als lokaler Isolationskontrollpunkt zwischen dem internen Gleichrichter-Unterstromkreis und dem primären Abgabekabel und bietet Servicetechnikern eine mechanische Methode, alle Stromleitungen auf einmal zu unterbrechen.

Technische Spezifikationen

Die unten aufgeführten Leistungsgrenzen und Rohstoffe werden durch automatisierte Prüfstände in unserer Produktion überprüft:

Technische Vorteile des 2-poligen DC-Leistungsschalters C65

1. Zweipolige synchrone Auslöseverbindung

Wenn auf einer Schiene ein Hochspannungskurzschluss auftritt, kann eine asymmetrische Spannungsspitze Ihre Wechselrichter oder Datenserver beschädigen. Unser 2-poliger DC-Leistungsschalter C65 verfügt über eine interne mechanische Auslöseschiene, die beide internen Pole verbindet. Selbst wenn ein Kurzschluss ausschließlich auf der positiven Schiene auftritt, werden durch die interne Verbindung beide Pole innerhalb von 5 Millisekunden mechanisch geöffnet, wodurch potenzielle Gefahrenvektoren aus dem gesamten Teilstromkreis entfernt werden.

2. In Reihe geschaltete Permanentmagnet-Lichtbogenlöschung

Höhere Gleichspannungen erzeugen beim Trennen der Kontakte längere und intensivere Lichtbögen. Um dem entgegenzuwirken, leitet unser 2P-Schutzschalter den Strompfad durch zwei unterschiedliche Lichtbogenkammern in Reihe. Jede Kammer enthält eingebaute Permanentmagnete, die elektromagnetische Kraft nutzen, um den Lichtbogen zu strecken und ihn in zwei einzelne 9-Platten-Stahlkühlgitter zu drücken. Dieses Zweikammer-Design teilt die Lichtbogenspannung auf und löscht 500-V-Gleichstromenergie schneller als ein einpoliges Layout.

3. Automatisierte Fertigung und konsistente Kalibrierung

Variationen im internen Aufbau können dazu führen, dass ein Pol während eines Auslöseereignisses hinter dem anderen zurückbleibt, was zu vorübergehenden Ungleichgewichten in der Leitung führt. PUGAO (Mora) eliminiert diese menschliche Variable durch den Einsatz einer vollautomatischen Produktionslinie für unsere Miniatur-Leistungsschalter. Stanzen, Punktschweißen und interne Komponentenplatzierung werden von automatisierten Maschinen verwaltet, wodurch identische Innenwiderstände und synchrones mechanisches Timing über beide Pole gewährleistet werden.

Gängige diagnostische Feldlösungen

• Der Leistungsschalter löst sofort aus, wenn er in die Position „EIN“ geschaltet wird Grundursache: Es liegt ein direkter Kurzschluss zwischen den positiven und negativen Verteilungskabeln nach unten vor, oder es ist ein Erdungsfehler in einem ungeerdeten System aufgetreten. Lösung: Trennen Sie den Leistungsschalter. Verwenden Sie einen Isolationswiderstandstester (Megohmmeter) am nachgeschalteten Kabelbaum, um kurzgeschlossene Leiter oder gebrochene Isolationsmäntel zu lokalisieren. Stellen Sie sicher, dass der gesamte Dauerstrom den Nennwert nicht überschreitet.

• Lokales Schmelzen oder Anbrennen tritt an einem Anschlussanschluss auf Grundursache: Die Anschlussschraube wurde bei der Installation nicht mit dem empfohlenen Drehmoment angezogen, oder nicht übereinstimmende Drahtgrößen führten dazu, dass sich die Kupferlitzen lösten. Lösung: Schneiden Sie alle verkohlten oder oxidierten Kabelenden ab. Entfernen Sie die Isolierung erneut, führen Sie die saubere Ader vollständig in die Tunnelklemme ein und ziehen Sie die Schraube mit einem kalibrierten Werkzeug mit einem Drehmoment von 2,5 Nm an.

Technische FAQ

Warum muss ein 500-V-Gleichstromsystem einen zweipoligen Leistungsschalter verwenden, anstatt zwei einpolige Leistungsschalter nebeneinander zu verdrahten?

Unabhängige einpolige Leistungsschalter verfügen nicht über eine interne mechanische Verbindung. Wenn ein Fehler auftritt, kann es sein, dass ein Leistungsschalter den Bruchteil einer Millisekunde früher öffnet als der andere, oder dass einer überhaupt nicht auslöst. Dadurch bleibt die gegenüberliegende Schiene vollständig unter Spannung und speist Spannung in das System zurück, was zu einer Gefährdung des Servicepersonals und zu Schäden an der Ausrüstung führt.

Was passiert in den Doppellichtbogenkammern, wenn die eingehenden positiven und negativen Leitungen kreuzweise verdrahtet sind?

Durch die Querverdrahtung ändert sich die Richtung der Stromschleife durch die internen Komponenten. Wenn die Kontakte brechen, ziehen die internen Permanentmagnete den Lichtbogen nach unten in Richtung der mechanischen Verriegelungsmechanismen, anstatt ihn nach oben in die Stahlkühlgitter zu drücken. Der eingeschlossene Lichtbogen schmilzt die internen Komponenten und das PA66-Außengehäuse schnell.

Wie wirkt sich hohe Umgebungswärme in Außengehäusen von Solarkopplern auf die Leistung dieses zweipoligen Geräts aus?

Unsere bimetallischen thermischen Überlastelemente sind auf eine standardmäßige Basistemperatur von 30 °C kalibriert. Wenn eine schlechte Gehäusebelüftung in Kombination mit Umgebungswärme die Innentemperatur auf 55 °C erhöht, dehnen sich die Innenelemente im 2-poligen DC-Leistungsschalter C65 vorzeitig aus. Dadurch verschiebt sich die effektive thermische Auslöseschwelle auf etwa 83 % des auf dem Typenschild angegebenen Nennwerts, was entweder eine aktive Belüftung oder eine Reduzierung der Ziellast erfordert.
