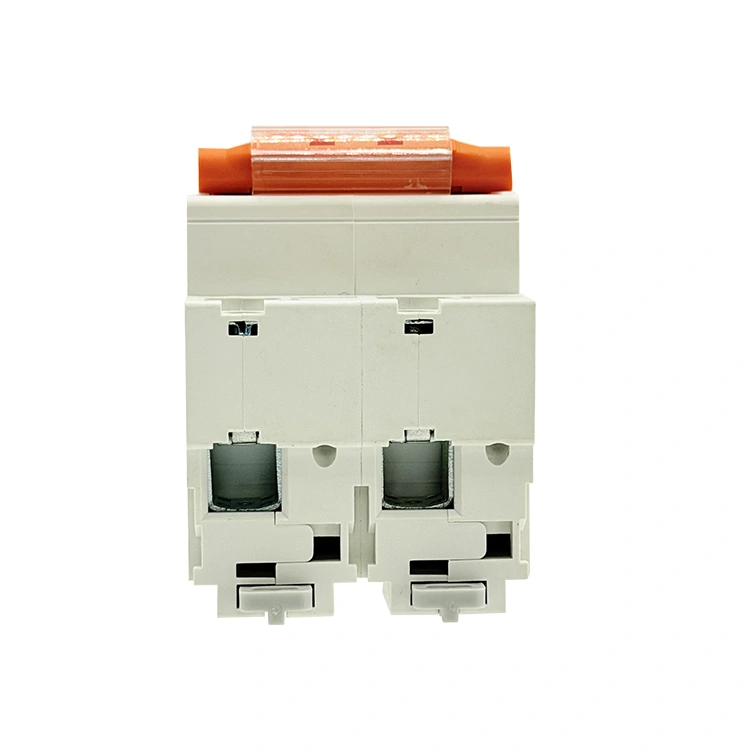

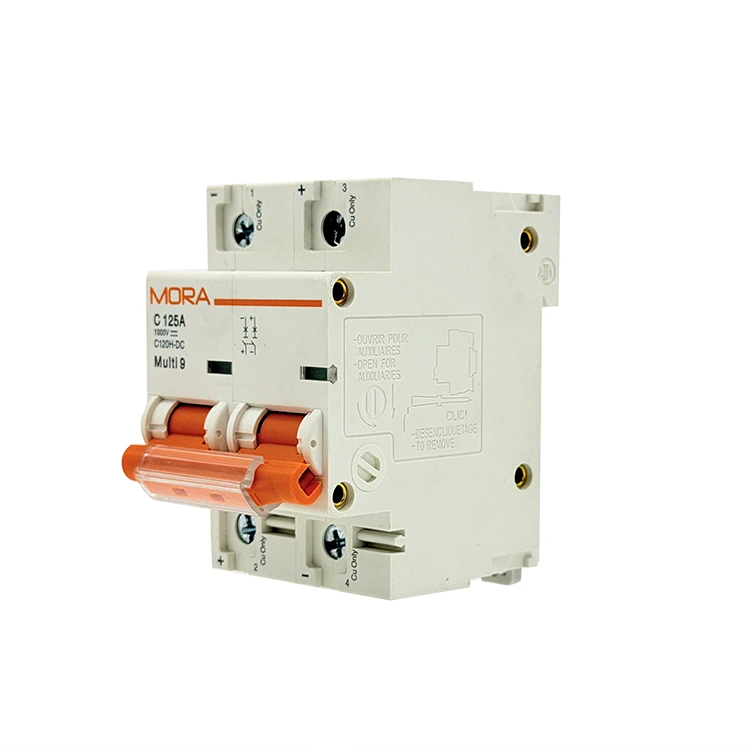

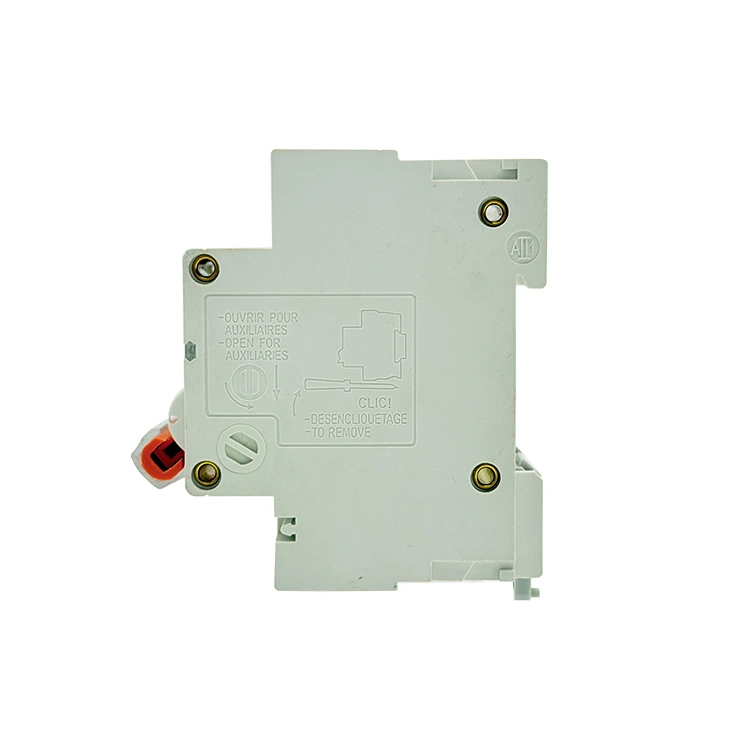

2P DC-Miniatur-Leistungsschalter der NC-Serie

PUGAO (Mora) ist ein fortschrittliches Werk für DC-Miniatur-Leistungsschalter der NC-Serie 2P mit Sitz in China und produziert leistungsstarke zweipolige Schutzschalter mit verbesserten Schaltkapazitäten und einem optimierten modularen Rahmen. Jede Einheit nutzt automatisiertes Punktschweißen und optimierte Doppel-Permanentmagnet-Lichtbogenläufer, um wichtige Telekommunikations-, Energiespeicher- und kommerzielle Solarinfrastruktur zu schützen.

Was unterscheidet die NC-Serie von Standard-DC-Leistungsschaltern?

Industrielle Gleichstromnetze entwickeln sich rasant weiter und gehen in Richtung höherer Energiedichten und engerer Schaltschrankkonfigurationen. Während herkömmliche Leistungsschalter für Privathaushalte beim Schrumpfen Kompromisse bei der Wärmeableitung eingehen, verfügt der DC-Miniatur-Leistungsschalter der NC-Serie 2P über eine neu gestaltete interne Strukturarchitektur, die speziell für den hochzuverlässigen kommerziellen Betrieb entwickelt wurde.

Durch die Integration einer zweipoligen physischen Isolierung in ein platzsparendes modulares Gehäuse minimiert die NC-Serie den Platzbedarf auf der Frontplatte innerhalb von Verteilertafeln und erweitert gleichzeitig die internen Kriechstrecken – den kürzesten Weg entlang der Oberfläche eines Isoliermaterials zwischen zwei leitenden Teilen –, um lokale Kriechstreckenfehler zu verhindern.

Hochdichte Solar-Combiner-Hubs

Moderne Solaranlagen erfordern kompakte Komponenten, um mehr String-Eingänge in kleinere Außengehäuse unterzubringen. Die NC-Serie ermöglicht eine saubere Anordnung nebeneinander angeordneter Arrays und verwaltet sowohl die positiven als auch die negativen Rückführungsschienen eines 600-V-Gleichstromstrangs in einem kompakten Gehäuseprofil, ohne auf seitliche Belüftung zu verzichten.

Zentralisierte Telekommunikationsbatteriebanken

Bei Kommunikationssystemen, die mit stabilisierten Notstrombatterien mit niedriger bis mittlerer Spannung betrieben werden, ist es von entscheidender Bedeutung, einen Fehler zu beheben, ohne das gesamte Rack fallen zu lassen. Dieser Miniatur-Leistungsschalter bietet unabhängigen Abzweigschutz und isoliert einzelne Batteriestränge oder Lademodule sofort, während benachbarte Vorgänge unter Spannung bleiben.

Materialspezifikationen

Die folgende technische Matrix stellt die grundlegenden Betriebsparameter dar, die in unseren automatisierten Werkstestlinien überprüft wurden:

Wie erreicht die NC-Serie ein Ausschaltvermögen von 10 kA?

1. Dual-Force-Magnetausblaskanäle

Bei höheren Spannungen bis zu 600 V DC kann das Entstehen eines Lichtbogens leicht zu einem Dauerlichtbogen-Plasmaereignis werden, das die Kontakte von Standard-Leistungsschaltern vollständig zum Schmelzen bringt. Der DC-Miniatur-Leistungsschalter der NC-Serie 2P bekämpft dies mit zwei hochfesten Permanentmagneten, die auf beiden Seiten jedes Kontaktpfads eingebettet sind. Wenn die Kontakte auseinandergezogen werden, erzeugen diese Magnete ein gerichtetes Magnetfeld, das den Lichtbogen sofort ausdehnt, ihn von den Silberpads drückt und ihn in einen robusten Lichtbogenkanal aus 11 Platten aus Stahl bläst, wo er innerhalb von 4,5 Millisekunden geteilt und abgekühlt wird.

2. Querverbindung mit mechanischer Hochgeschwindigkeitsauslösung

Die Aufteilung der positiven und negativen Schienen auf zwei unterschiedliche Pole bedeutet, dass sich beide Pfade genau gleichzeitig öffnen müssen. Die NC-Serie nutzt eine interne Querverbindungs-Auslösestange, die beide mechanischen Mechanismen miteinander verriegelt. Tritt ein Überstromfehler auf der Plusseite auf, schaltet die interne Schiene im selben Moment mechanisch den Minuspol ab und sorgt so für eine vollständige galvanische Trennung und verhindert eine gefährliche Spannungsrückspeisung.

3. Automatisiertes Laserpunktschweißen und -kalibrierung

Die manuelle Komponentenmontage führt zu strukturellen Abweichungen, die zu einem ungleichmäßigen Innenwiderstand zwischen den beiden Polen führen können. PUGAO (Mora) eliminiert diese menschliche Variable, indem es die NC-Serie auf einer vollautomatischen Mikrobrecher-Produktionslinie herstellt. Fortschrittliche Laser-Punktschweißmaschinen fixieren die Kupfer-Shunts, Bimetalle und Magnetspulen in einer präzisen geometrischen Ausrichtung und sorgen so für ausgeglichene Innenwiderstände und passende Auslösekurven für jedes Produktionslos.

Feldinstallationsprotokoll

1. Nullspannung überprüfen:Schleife stromlos machen. Öffnen Sie alle vorgeschalteten Solar-Trennschalter oder Batterie-Trennverbindungen. Verwenden Sie ein digitales Multimeter, um sowohl die positiven als auch die negativen Eingangskabel zu testen und sicherzustellen, dass 0 V anliegen, bevor Sie die Drähte in die Anschlussanschlüsse einführen.

2. Auf der DIN-Schiene einrasten:Schienenbefestigung. Hängen Sie die obere hintere Halterung des Rahmens der NC-Serie über eine standardmäßige 35-mm-DIN-Schiene ein. Drücken Sie die Unterkante des Gehäuses fest nach unten, bis der federbelastete Kunststoffschieber fest an der Schiene einrastet.

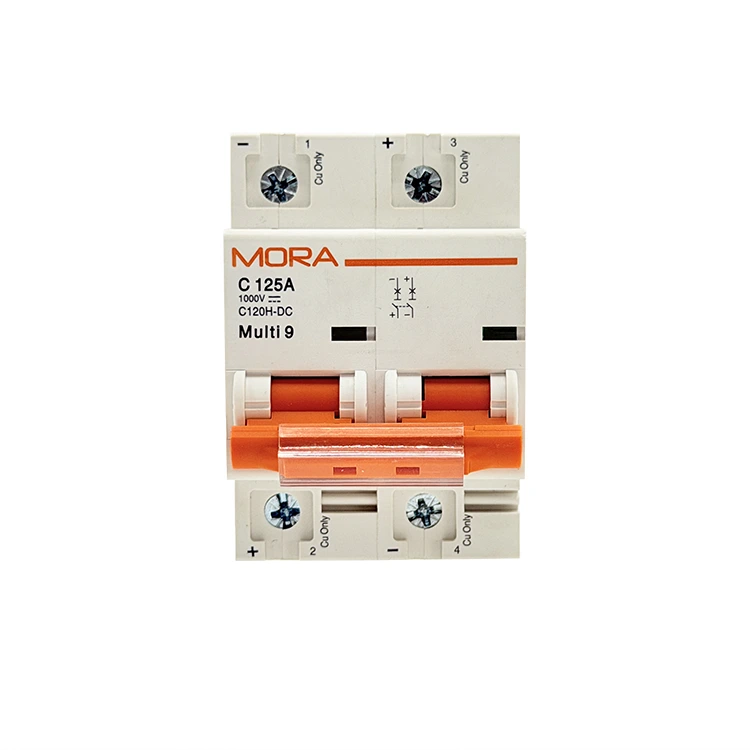

3. Richten Sie die Polaritätsmarkierungen aus:Polaritätsübereinstimmung. Untersuchen Sie die (+) und (-) Symbole, die auf der Vorderseite des 2P DC-Miniatur-Leistungsschalters der NC-Serie eingeprägt sind. Verbinden Sie Ihr eingehendes Pluskabel mit der Oberseite von Pol 1 (als positiv markiert) und Ihr eingehendes Minuskabel mit der Oberseite von Pol 2 (mit Minus markiert). Warnung: Durch Umkehren dieser Anordnung wird verhindert, dass die internen Magnete den Lichtbogen in die Kühlrinnen drücken.

4. Klemmschrauben mit Drehmoment anziehen:Sichere Verbindung. Führen Sie die sauber abisolierten Kupferdrahtadern vollständig in die gezackten Tunnelklemmen ein. Ziehen Sie die Klemmenschrauben mit einem kalibrierten Drehmomentschraubendreher mit 2,0–2,5 Nm an. Lose Anschlussverbindungen erzeugen örtlich begrenzte Wärme, die zu einer vorzeitigen thermischen Auslösung führt.

Häufig gestellte Fragen zur Anwendung

Was macht die 10-kA-Ausschaltkapazität der NC-Serie sicherer als standardmäßige 6-kA-Alternativen für Batteriesysteme?

Batteriebänke können bei einem direkten Fehler innerhalb von Millisekunden enorme Kurzschlussströme liefern. Bei einem Leistungsschalter, der nur für 6 kA ausgelegt ist, kann es zu Kontaktverschweißungen oder Gehäusebrüchen kommen, wenn die Fehlerenergie ihre mechanischen Grenzen überschreitet. Die verbesserte 10-kA-Nennleistung des 2P DC-Miniatur-Leistungsschalters der NC-Serie stellt sicher, dass er diese schweren, energiereichen Batteriekurzschlüsse sicher beseitigen kann, ohne das Gehäuse des Leistungsschalters zu zerstören oder in der Nähe befindliche Komponenten zu beschädigen.

Kann der 2P-Leistungsschalter der NC-Serie in einer Reihenschleife verdrahtet werden, um höhere Gleichspannungen zu verarbeiten?

Ja. Wenn Ihre Systemspannung die einpolige Nennspannung übersteigt, können Sie den positiven Leiter in Reihe durch beide Pole führen (Eingang am oberen Ende von Pol 1, Sprung vom unteren Ende von Pol 1 zum oberen Ende von Pol 2 und Ausgang am unteren Ende von Pol 2). Dadurch wird die Gesamtspannung auf zwei separate Lichtbogenkammern aufgeteilt, sodass der Leistungsschalter höhere Gesamtspannungen sicher bewältigen kann.

Wie sollten Konstrukteure die hohe Umgebungswärme in geschlossenen Außengehäusen berücksichtigen?

Die internen Bimetallstreifen sind auf eine werkseitige Standardbasislinie von 30 °C kalibriert. Bei der Montage in einem unbelüfteten Anschlusskasten im Freien, wo Umgebungswärme und direkte Sonneneinstrahlung die Innentemperatur auf bis zu 55 °C erhöhen, dehnen sich die Bimetallelemente vorab aus. Dadurch sinkt der tatsächliche thermische Auslösepunkt auf etwa 83 % bis 85 % seines Nennstroms. Um lästige Auslösungen zu verhindern, sollten Ingenieure entweder passive Kühllamellen integrieren oder die Nennleistung des Leistungsschalters durch Anwendung standardmäßiger thermischer Derating-Tabellen erhöhen.
