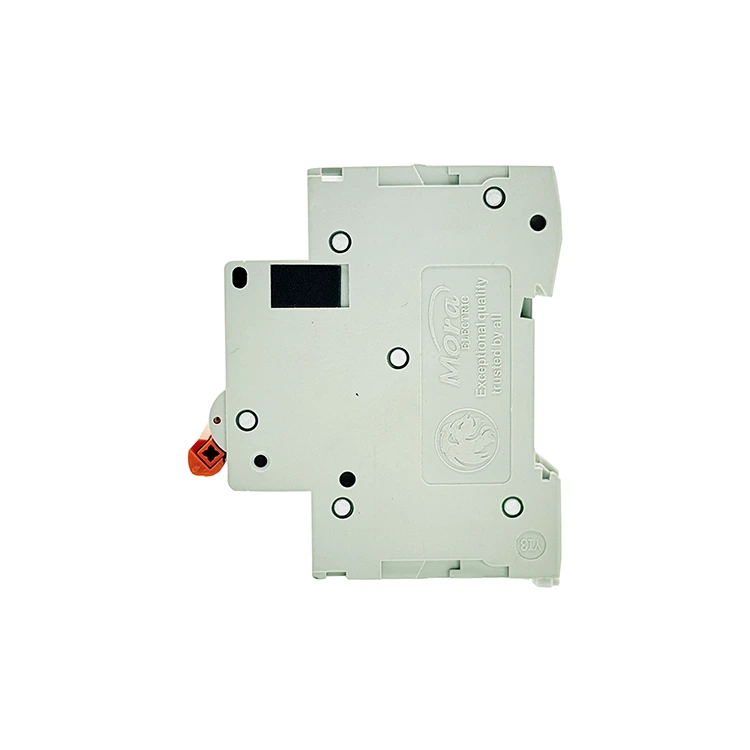

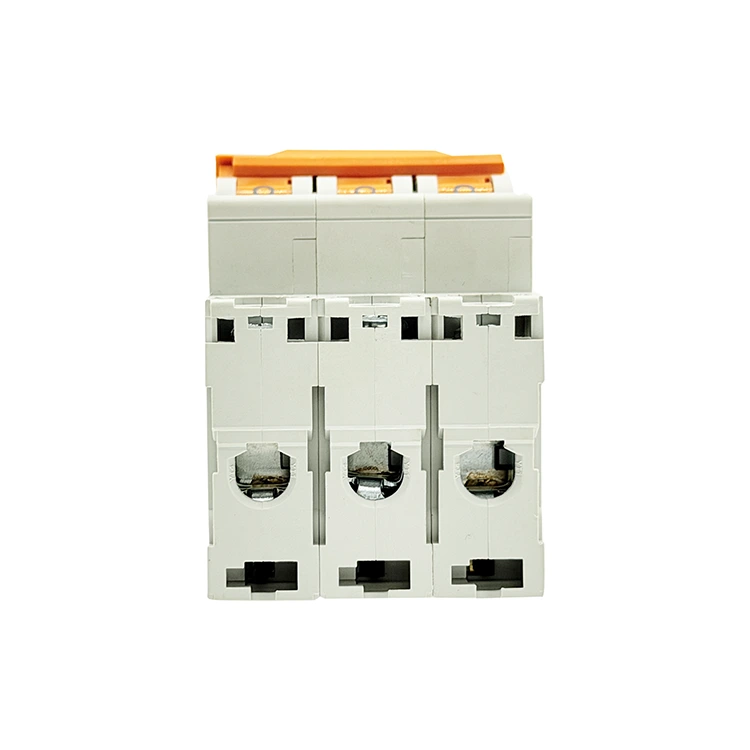

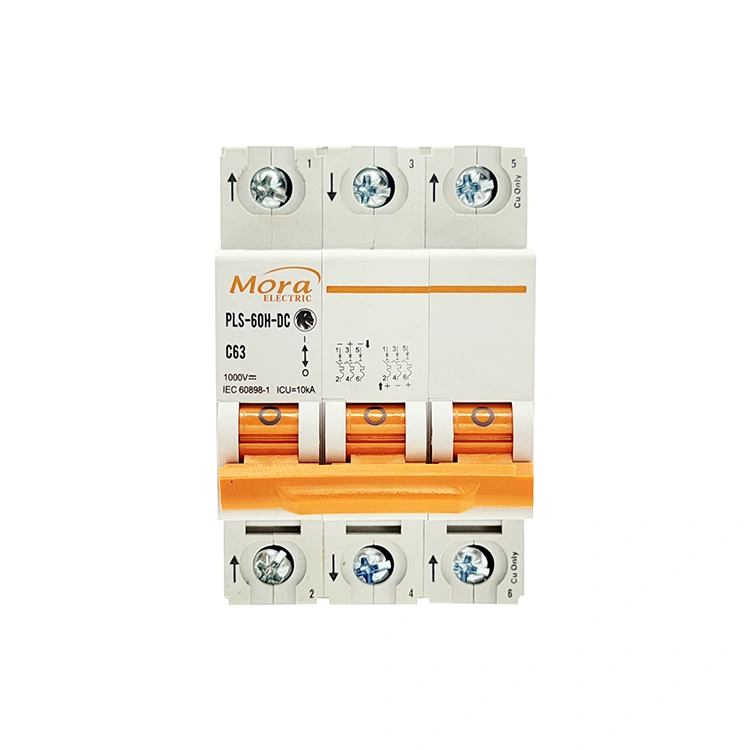

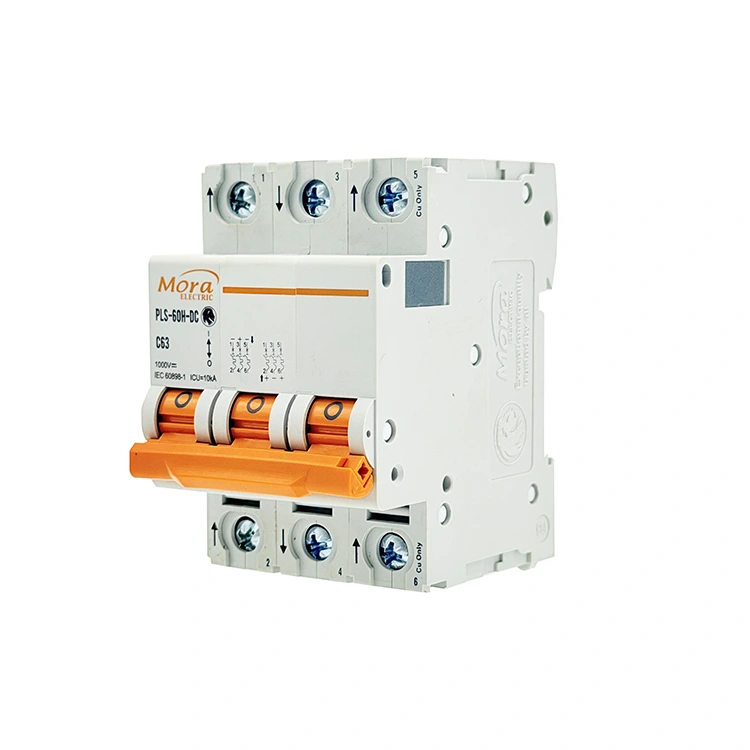

C65 3-poliger DC-Leistungsschalter

Als etablierte C65-Fabrik für 3-polige Gleichstrom-Leistungsschalter in China baut PUGAO (Mora) robuste 3-polige elektrische Schalter, die für die gleichzeitige Unterbrechung mehrerer Hochspannungs-Gleichstrompfade optimiert sind. Dieser 3P-Leistungsschalter nutzt die automatische Komponentenkalibrierung und drei Permanentmagnet-Lichtbogenlöschkammern, um spezielle netzunabhängige und industrielle Speicheranforderungen zu erfüllen.

Wo setzen Ingenieure tatsächlich einen 3P-Gleichstromschalter ein?

Standardmäßige Solaranlagen mit niedrigerer Spannung sind typischerweise auf 250 V oder 500 V Gleichstrom begrenzt, sodass einfache ein- oder zweipolige Verkabelungsschleifen möglich sind. Da jedoch große industrielle Solaranlagen, netzunabhängige Farmsysteme und große zentrale Telekommunikationsanlagen immer größer werden, stehen Systemingenieure vor unterschiedlichen Designentscheidungen, die eine 3-polige Konfiguration wie den 3-poligen DC-Leistungsschalter C65 erfordern.

750-V-DC-Hochspannungs-Reihenschaltung

Um die Leistungseffizienz zu maximieren und die Übertragungsverluste der Systemleitung über große Entfernungen zu begrenzen, entscheiden sich Ingenieure häufig dafür, Solarpanel-Stränge in einer langen Reihensequenz zu betreiben. Diese Stapelung ermöglicht Leerlaufspannungen von bis zu 750 V DC. Da die einzelnen Standard-Leistungsschalterkammern jeweils für 250 V ausgelegt sind, können Ingenieure mit einer 3P-Einheit den positiven Leiter durch zwei Pole in einem Reihenschaltungsmuster schleifen und gleichzeitig den negativen Leiter durch den dritten Pol führen. Dadurch wird die elektrische Belastung gleichmäßig auf alle drei Mikroumgebungen verteilt.

Dreiadrige erdfreie Gleichstromnetzwerke

Bestimmte Hochleistungs-Industrieverarbeitungsanlagen und Bergbau-Transportgeräte verwenden eine spezielle Gleichstromverteilungstopologie mit Mittelabgriff oder ungeerdeter dreiadriger Gleichstromverteilung (bestehend aus positiven, negativen und neutralen/Masse-Referenzdrähten). Ein 3-poliger Schutzschalter trennt während eines Fehlers alle drei unterschiedlichen stromführenden Leiter gleichzeitig und unterbindet so die Möglichkeit unregelmäßiger Streurückströme.

Dual-Source-Batteriespeicher-Backup-Isolierung

In lokalisierten Telekommunikations-Vermittlungsknoten kann ein einzelnes 3-poliges Hardware-Chassis für die Verwaltung einer Split-Bus-Anordnung konfiguriert werden – beispielsweise zum Schalten zweier separater positiver eingehender Batteriebankleitungen entlang einer einzigen gemeinsamen gemeinsamen Rückleitung. Dadurch verringert sich der Platzbedarf im Schaltschrank in platzbeschränkten Geräteschränken.

Leistungsfähigkeit

Die unten definierten Betriebsschwellenwerte und technischen Materialien werden auf unseren automatisierten Qualitätsprüfständen strikt eingehalten:

Welche Technologien verhindern die interne Kontaktverschmelzung bei 750 V?

1. Dreifach-Permanentmagnet-Blaslichtbogensysteme

Hochspannungs-Gleichstromlichtbögen durchlaufen keinen natürlichen Nullstromzustand, was bedeutet, dass sie einen Hochtemperatur-Plasmakanal zwischen sich öffnenden Kontakten aufrechterhalten können, der Standard-Kupferkomponenten leicht zum Schmelzen bringt. Um dieses Problem zu lösen, verfügt unser 3-poliger DC-Leistungsschalter C65 über unabhängige Permanentmagnete in jedem seiner drei einzelnen Pole. Diese Magnete erzeugen ein starkes lokales Magnetfeld, das den Lichtbogen abstößt, ihn physisch von den Kontaktflächen wegbläst und ihn tief in ein Kühlgitter aus neun Platten aus Stahl treibt. Dieser Vorgang spaltet und löscht den Lichtbogen innerhalb von 5 Millisekunden.

2. Synchrone mechanische Verriegelungsverbindung

Wenn ein Pol das Öffnen während eines Hochspannungsfehlers verzögert, trägt der verbleibende Pol die Hauptlast der elektrischen Belastung, was zu einem Durchbrennen der Klemme führt. PUGAO (Mora) baut diese Leistungsschalter mit einer starren internen mechanischen Verbindungsstange, die alle drei Pol-Untermechanismen verbindet. Wenn ein Kurzschlussfehler die magnetische Auslösespule in einem einzelnen Pol auslöst, zwingt die gemeinsame Auslöseverbindungsschiene alle drei Pole gleichzeitig zum Abfallen, wodurch gefährliche Einzelleitungs-Spannungszustände vermieden werden.

3. Präzisions-Punktschweißsteuerung im Werk

Schwankungen im Anschlusswiderstand in mehrpoligen Leistungsschaltern führen zu einer ungleichmäßigen Stromverteilung und lokalisierten Hotspots in Verteilerkästen. Unsere 5.000 Quadratmeter große Produktionsanlage vermeidet dieses Problem durch den Einsatz einer automatisierten Mikrobrecher-Produktionslinie. Automatisierte Stanz- und Punktschweißmaschinen fixieren die internen Shunts und Kupferkontaktbaugruppen in präzisen Positionen und sorgen so für identische Innenwiderstandswerte an allen drei Polen.

Leitfaden zur Fehlerbehebung bei komplexen Feldproblemen

• Der Kipphebel des 3-poligen DC-Leistungsschalters C65 wird beim ersten Systemstart automatisch in die Mittelposition zurückgesetzt

Warum das passiert:Die interne mechanische Verriegelung fällt ab, wenn ein nachgeschalteter Kurzschluss vorliegt oder der Überbrückungsdraht der positiven Reihenschleife falsch mit einem negativen Kontaktanschluss verdrahtet wurde, wodurch ein absoluter Kurzschluss zwischen den Polen entsteht.

So beheben Sie das Problem:Trennen Sie die Hauptstromschleife vollständig. Überprüfen Sie die Konfiguration Ihrer Schleifenbrücke anhand des Serienschaltplans. Verwenden Sie einen Isolationswiderstandstester an nachgeschalteten Leitungen, um kurzgeschlossene Drähte oder Isolationsbrüche zu finden, bevor Sie versuchen, den Schalter wieder einzuschalten.

• Ein Polanschluss weist im Vergleich zu benachbarten Anschlussanschlüssen einen hohen Temperaturanstieg auf

Warum das passiert:Die Anschlussschraube für diesen bestimmten Anschluss wurde während der Einrichtung vor Ort zu wenig angezogen, oder die Drahtlitzen innerhalb der Tunnelklemme sind ungleichmäßig komprimiert.

So beheben Sie das Problem:Stromübertragung abschalten. Entfernen Sie den Leiter vom Hot-Port, prüfen Sie die Kupferlitzen auf Lichtbogenschäden oder Oxidation, schneiden Sie das Kabel ab und abisolieren Sie es bei Bedarf erneut, führen Sie es wieder ein und ziehen Sie die Schraube mit einem kalibrierten Drehmomentschlüssel mit 2,5 Nm fest.

Häufig gestellte Fragen zu Technik und Anwendung

Warum kann ein 3P-DC-Leistungsschalter höhere Spannungen bewältigen, wenn er in einer Reihenschleifenkonfiguration verdrahtet ist?

Jede unabhängige Polkammer eines Miniatur-Leistungsschalters ist so konstruiert, dass sie im Fehlerfall bis zu 250 V DC sicher abschreckt. Durch die Kaskadierung des positiven Strompfads durch zwei einzelne Pole in Reihe, bevor er zum Wechselrichter gelangt, wird die gesamte Spannungsbelastung an den Kontakten während eines Lichtbogenereignisses von 500 V auf 250 V pro Kammer aufgeteilt, sodass das System problemlos höhere Gesamtspannungen verarbeiten kann.

Welche betrieblichen Konsequenzen hat es, wenn die positive Schleifenbrücke weggelassen und drei separate einzelne Solarstränge durch die drei einzelnen Pole verdrahtet werden?

Wenn Sie drei unabhängige Strings durch ein einzelnes Leistungsschaltergehäuse laufen lassen, ohne sie in Reihe zu schalten, muss die maximale Nennspannung für jeden String unter 250 V DC bleiben. Wenn ein einzelner String diesen Schwellenwert überschreitet und ein Fehler auftritt, fehlt seiner einpoligen Kammer die Fähigkeit zur Spannungsteilung, die zum Löschen des entstehenden Hochspannungslichtbogens erforderlich ist, was zur Zerstörung des internen Gehäuses führt.

Wie wirkt sich eine kontinuierliche Einwirkung hoher Sonneneinstrahlung auf die interne Bimetallstreifenkalibrierung in einem versiegelten Combiner-Gehäuse aus?

Unsere Bimetallstreifen werden bei einer kontrollierten Werksbasistemperatur von 30 °C kalibriert. Wenn es in einem unbelüfteten Außenanschlusskasten eingeschlossen ist, in dem die Sonnenwärme die internen Umgebungsbedingungen auf bis zu 55 °C ansteigen lässt, dehnen sich die Bimetallstreifen im Inneren des 3-poligen DC-Leistungsschalters C65 vorzeitig aus. Dadurch wird der tatsächliche thermische Überlastauslösepunkt auf etwa 83 % bis 85 % des Nennnennstroms gesenkt. Um dem entgegenzuwirken, sollten Ingenieure in der ersten Systementwurfsphase entweder passive Kühllamellen integrieren oder die Leistungsschalterleistung erhöhen.
