Elektronische Auslöseeinheit 4P

Hier bei Pugao (Plannter Electric) sind wir davon überzeugt, dass elektrische Sicherheit kein Luxus sein sollte – sie ist die Grundlage für ein sicheres und komfortables Leben. Denken Sie an unseren elektronischen Auslöser 100 A, 4P: Für das Gehäuse verwenden wir hochwertigen duroplastischen Kunststoff, der unter hoher Hitze und hohem Druck spritzgegossen wird. Dieser fortschrittliche Herstellungsprozess sorgt für hervorragende Dimensionsstabilität, verbesserte Isolationsfestigkeit und konstante Lichtbogenbeständigkeit und gibt Ihnen Vertrauen in Ihre elektrische Infrastruktur. Haben Sie Fragen? Melden Sie sich gerne bei uns! Wir freuen uns darauf, mit Ihnen zu sprechen und zusammenzuarbeiten, um Ihre elektrische Sicherheit zu gewährleisten.

Anfrage absenden

Produktbeschreibung

DerElektronische Auslöseeinheit 4Pist ein fortschrittliches Schutzmodul, das in Kompaktleistungsschaltern (MCCBs) verwendet wird und zur Überwachung und Steuerung aller vier Leiter in einem dreiphasigen Vierleitersystem (L1, L2, L3 und Neutralleiter) entwickelt wurde. Im Gegensatz zu herkömmlichen dreipoligen Systemen gewährleistet es vollständige Isolierung und Schutz und ist damit eine entscheidende Lösung für die moderne Stromverteilung, bei der Sicherheit und Stromqualität von entscheidender Bedeutung sind.

Steuert und schützt gleichzeitig Phasen- und Neutralleiter
Bietet intelligente und präzise Fehlererkennung
Verbessert die Systemsicherheit in komplexen elektrischen Umgebungen

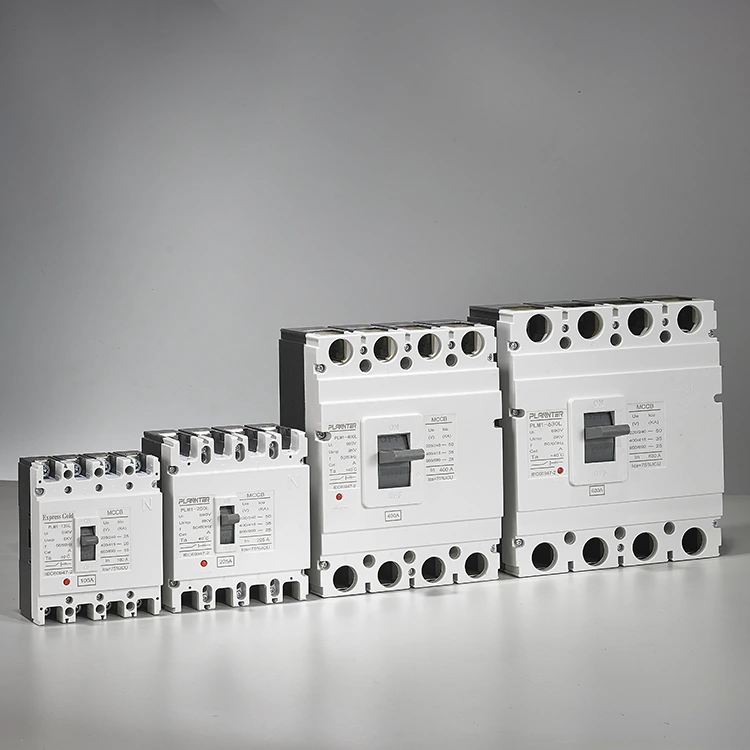

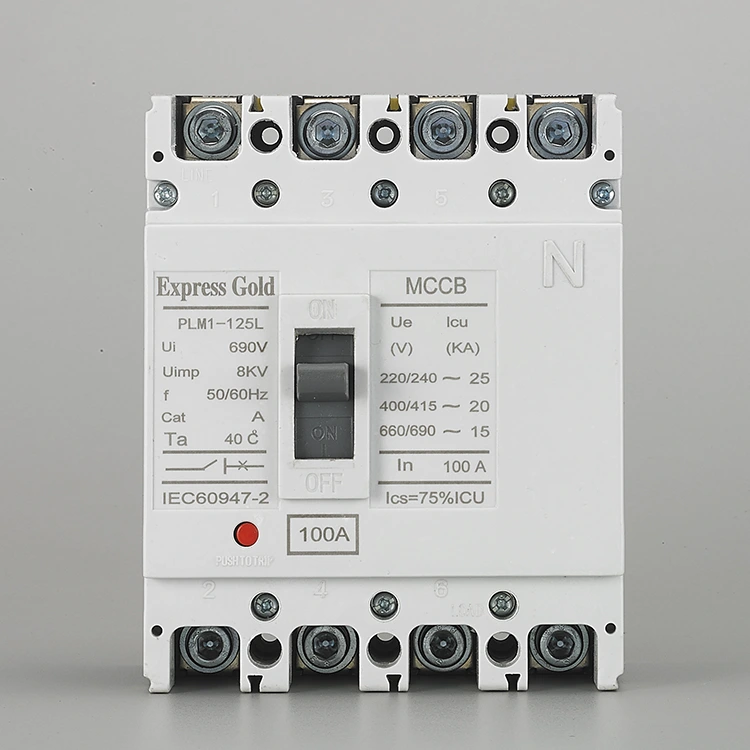

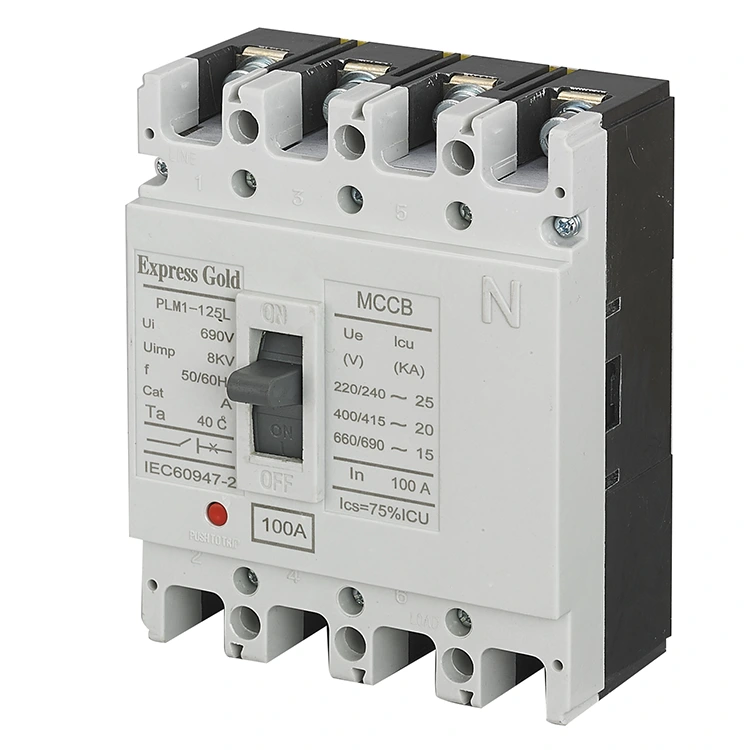

4P Electronic Trip Unit

Produktspezifikation

Typ	Nennstrom (A)	Polzahl	Bemessungsisolationsspannung (V)	Nennbetriebsspannung (V)	Ultimatives Kurzschlussausschaltvermögen (KA)	Erfüllt das Kurzschlussausschaltvermögen (KA)	Nutzungskategorie
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	Wechselstrom 500 V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		Wechselstrom 500 V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		Wechselstrom 690 V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100.125.160.180.200.000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225.250.315.400				50	35
PLM1-400M	225.250.315.400				65	42
PLM1-630L	400.500.630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630.700.800	3			70	50
PLM1-800H	630.700.800				100	65
PLM1-1250	80.010.001.250				65	32.5
PLM1-1250	80.010.001.250				65	32.5

Hauptmerkmale und Vorteile

Neutraler Schutz

Bietet direkte Überwachung und Schutz des Neutralleiters
Verhindert eine Überlastung des Neutralleiters durch Oberschwingungsströme nichtlinearer Lasten
Stellt sicher, dass bei Fehlern alle Pole, einschließlich Neutralleiter, getrennt sind
Behebt Sicherheitslücken bei herkömmlichen dreipoligen Leistungsschaltern

Einstellbarer Schutz

Ausgestattet mit elektronischen Auslöseeinstellungen für eine präzise Schutzsteuerung
Die Überlast-, Kurzschluss- und unverzögerten Schutzparameter der elektronischen Auslöser 4P sind vollständig einstellbar
Verbessert die Selektivität und Koordination innerhalb des Vertriebssystems
Reduziert unnötige Auslösungen und erhöht die Systemverfügbarkeit

Erweiterte Funktionen

Gewährleistet eine vollständige Isolierung des Stromkreises und verhindert so das Risiko einer Rückspeisung
Erhöht die Sicherheit bei Wartungs- und Instandhaltungsarbeiten
Bewahrt die neutrale Integrität in Energieübertragungsszenarien
Unterstützt sicheres Umschalten zwischen Netz- und Generatorstrom

Messung und Kommunikation

Unterstützt die Echtzeitüberwachung des Stroms über alle vier Pole
Optionale Kommunikationsschnittstellen zur Systemintegration
Ermöglicht datenbasierte Diagnose und vorausschauende Wartung
Verbessert die Sichtbarkeit und Kontrolle der elektrischen Infrastruktur

Anwendungen

Hauptleistungsschalter in Gebäude- und Industrieverteilertafeln
Automatische Transferschaltersysteme (ATS) mit elektronischen 4P-Auslöseeinheiten für sicheres Schalten der Stromversorgung.
Dreiphasige Vierleitersysteme, die eine vollständige Isolierung erfordern
Gewerbe- und Industrieanlagen mit empfindlichen oder nichtlinearen Lasten
Kritische Umgebungen, in denen kontinuierliche Stromversorgung und Sicherheit unerlässlich sind

FAQ

Was ist 4P4D vs. 4P3D?

4P4D (Vier-Pole-Vier-Erkennung):Alle vier Leiter (L1, L2, L3, N) sind vollständig überwacht und geschützt
4P3D (Vier-Pole-Drei-Erkennung):Es werden nur die drei Phasenleiter überwacht, während der Neutralleiter geschaltet, aber nicht aktiv geschützt ist
4P4D bietet höhere Sicherheit durch die Integration von Neutralstromerkennung und -schutz
DerElektronische Auslöseeinheit 4Pmit 4P4D wird für Systeme mit Oberschwingungslasten oder empfindlichen Geräten empfohlen

Kann der Neutralschutz angepasst werden?

Ja, die Einstellungen des Neutralleiterschutzes sind in der Regel in erweiterten Auslöseeinheiten einstellbar
Benutzer können Neutralstromschutzstufen konfigurieren (z. B. 50 %, 100 % oder deaktiviert).
Die Anpassung hilft dabei, Systemanforderungen und Lasteigenschaften anzupassen
Verbessert die Flexibilität bei Anwendungen mit unterschiedlichen Neutralstrombedingungen

Was ist der Zweck des neutralen Schutzes?

Verhindert Überhitzung und Schäden durch übermäßigen Neutralstrom
Beseitigt harmonische Verzerrungen durch nichtlineare Lasten (z. B. USV, LED-Beleuchtung, IT-Geräte)
Gewährleistet einen sicheren Betrieb in Dreiphasen-Vierleitersystemen
DerElektronische Auslöseeinheit 4Pgewährleistet umfassenden Schutz durch Überwachung sowohl der Phasen- als auch der Neutralleiter

Wie testen Sie die Auslöseeinheit?

Für Funktionskontrollen nutzen Sie die eingebaute Testtaste (falls vorhanden).
Führen Sie Sekundärstrom-Injektionstests für eine präzise Kalibrierungsüberprüfung durch
Bestätigen Sie die Auslösereaktion unter simulierten Überlast- oder Fehlerbedingungen
Regelmäßige Tests stellen die Zuverlässigkeit und die Einhaltung der Wartungsstandards sicher

Was bedeutet es, wenn eine Statuslampe leuchtet?

Betriebsanzeige:Die Auslöseeinheit steht unter Spannung und arbeitet normal
Alarmanzeige:Warnzustand wie Überlast oder Vorauslösungssignal
Reiseanzeige:Der Leistungsschalter hat aufgrund eines Fehlerzustands ausgelöst
Fehlercodeanzeige (falls verfügbar):Bietet detaillierte Fehlerdiagnose
Statuslampen helfen dem Bediener, Systemzustände schnell zu erkennen und Maßnahmen zu ergreifen

Hot-Tags: Elektronische Auslöseeinheit 4P
